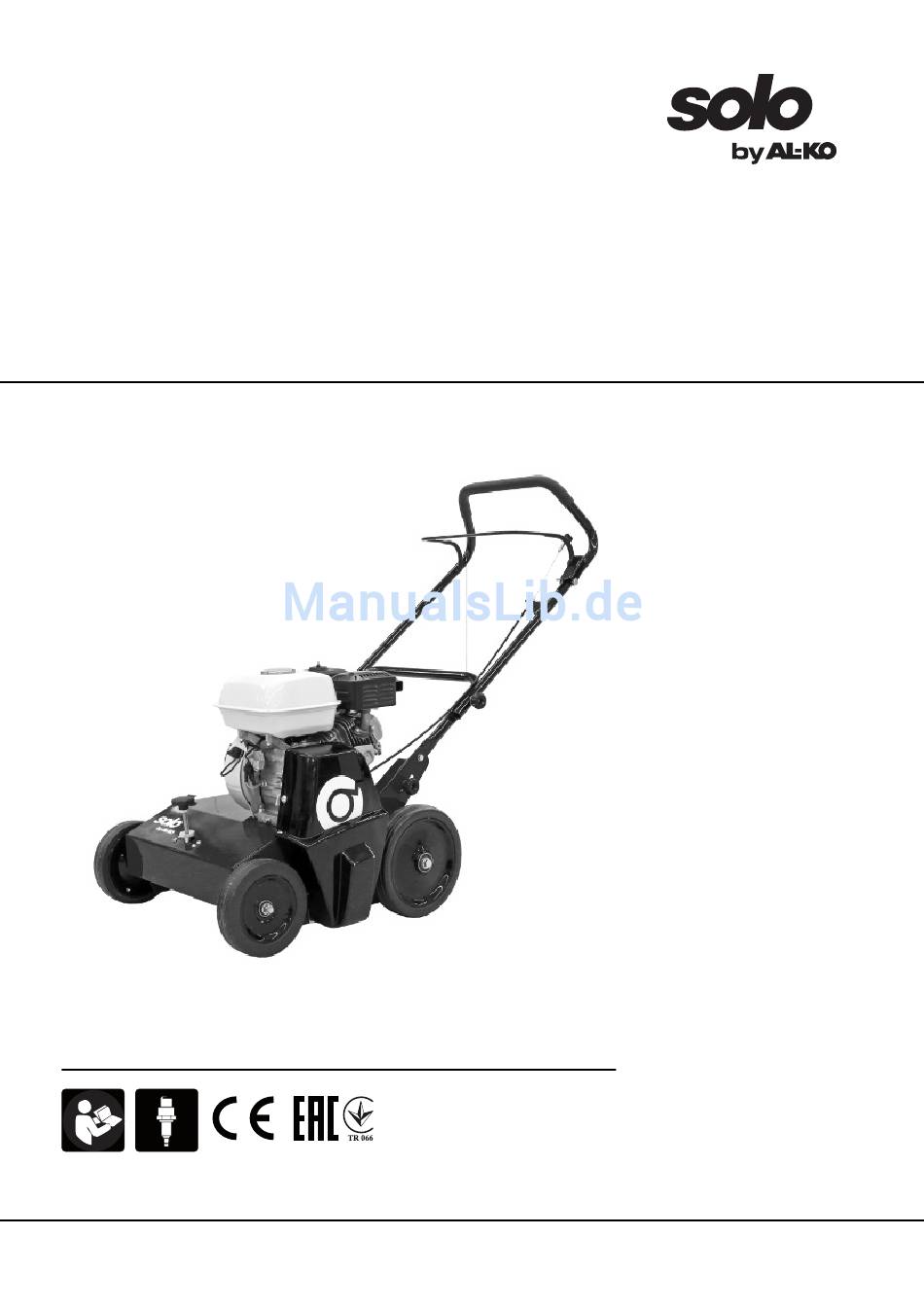

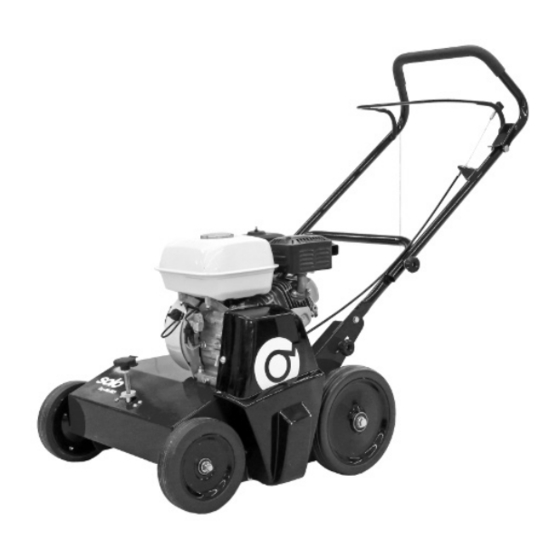

- Seite 1 BETRIEBSANLEITUNG BENZIN-VERTIKUTIERER 4005 VB Original Betriebsanleitung 441611_a 01 | 2016...
- Seite 2 Benzin-Vertikutierer Betriebsanleitung............................3 4005 VB...
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Betriebsanleitung Inhaltsverzeichnis Wichtige grundlegende Informationen................. 4 Sicherheit......................... 6 Technische Daten......................9 Aufbau und Funktion....................10 Transport, Aufbewahrung.................... 14 Bedienung........................15 Wartung.......................... 21 Fehlersuche........................23 Erstinbetriebnahme (Erstinspektion der Maschine)..........24 Garantie und EG-Konformitätserklärung..............25 Montage des Benzin-Vertikutierers................27 ETK Vertikutierer......................33 441611_a... -
Seite 4: Wichtige Grundlegende Informationen
Verletzungen führen könnte, wenn sie nicht vermieden wird. VORSICHT! Hinweis auf eine mögliche Gefährdung, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht vermieden wird. ACHTUNG! Hinweis auf eine mögliche gefährliche Gefahrenquelle, die zu Sachschäden führen kann. 4005 VB... -
Seite 5: Haftungsbeschränkung
Wichtige grundlegende Informationen Spezieller Hinweis zur besseren Verständlichkeit und Handhabung. Haftungsbeschränkung Bei folgenden Punkten wird eine Haftung auf Seiten des Herstellers ausgeschlossen: Nichtbeachtung der Anleitung. Nicht bestimmungsgemäße Verwendung der Maschine. Einsatz von ungeschultem Personal. Verwendung von nicht zugelassenen Ersatzteilen. Es dürfen nur Originalteile verwendet werden. Eigenmächtige Umbauten an der Maschine. -
Seite 6: Sicherheit
Die Hände oder Füße niemals unter den Vertikutierer halten. 2.3.3 Gefahren durch Motorbetrieb Nicht während des Betriebs und direkt danach Motorteile berühren. Erhebliche Verbrennungsgefahr durch heiße Oberflächen. Vor allen Arbeiten an der Maschine sowie vor Wartungs-, Reinigungs- und Reparaturarbeiten Motor abstellen und abkühlen lassen. 4005 VB... -
Seite 7: Personal Und Benutzerqualifikation
Sicherheit 2.3.4 Gefahren durch drehende Schneidwerkzeuge Durch Eingreifen in das Messerwerk können Körperteile eingezogen oder abgetrennt werden. Lebens- gefahr! Abdeckungen der Maschine während des Betriebes nicht öffnen. 2.3.5 Gefahr für Kinder, ältere Personen und Haustiere Die Bedienperson muss auf die örtlichen Gegebenheiten achten, wie Lärmauswirkung auf Personen und Tiere. -
Seite 8: Erforderliche Schutzausrüstung Zur Bedienung
Öle, Kraftstoffe, Fette und Filter sind ordnungsgemäß und getrennt entsprechend den gesetzlichen Vor- schriften zu entsorgen. Nicht in die Umwelt gelangen lassen. Die Verpackungsmaterialien sind recyclebar. Führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Sie können über geeignete Sammelsysteme entsorgt werden. 4005 VB... -
Seite 9: Technische Daten
Technische Daten Technische Daten Modellname 4005 VB Art.-Nr. 127320 Gerätedaten Motor Honda GP 160 Hubraum 163 cm Netto-Leistung bei 3200 min 3,6 kW / 4,8 PS Tankinhalt 3,1 Liter Motorölkapazität 0,6 Liter Lose Messerklingen Maße (L/B/H) 1300/680/1000 mm Arbeitsbreite 41 cm... -
Seite 10: Aufbau Und Funktion
Hindernissen wie Bordsteinkanten ausweichen. Der Lenkbügel lässt sich ganz einfach platz- sparend zusammenklappen. Übersicht 1 Lenkbügel 6 Rad, hinten 2 Handhebel 7 Rad, vorne 3 Verriegelungshebel 8 Höhenverstellung der Arbeitstiefe 4 Griffmutter am Lenkbügel 9 Skala, Anzeige Arbeitstiefe 5 Griffmutter am Holm 4005 VB... -
Seite 11: Bedienelemente Und Funktionen
Aufbau und Funktion Bedienelemente und Funktionen Drehgriff zur Einstellung der Arbeitstiefe 1 Drehgriff 3 Skala, Anzeige Arbeitstiefe 2 Kontermutter 0 = Bodenniveau 4 = tiefste Stufe Motor 1 Gashebel 3 Kraftstoffhahn 2 Choke-Hebel 4 Startgriff 441611_a... - Seite 12 Benzin-Vertikutierer Zündschalter 1 Zündschalter Gashebel 1 Vollgas (MAX.) 3 Skala 2 Leerlauf (MIN.) 4 Gashebel Aufnahmepunkte Fangsack In die Haken (1) an der Rückseite des Vertikutierers kann optional ein Fangsack (Art.-Nr. 127336) einge- hängt werden. 4005 VB...
- Seite 13 Aufbau und Funktion Handhebel und Verriegelungshebel 1 Lenkbügel 3 Verriegelungshebel 2 Handhebel 441611_a...
-
Seite 14: Transport, Aufbewahrung
Folgende Empfehlungen sorgen für eine lange Funktionstüchtigkeit Ihrer Maschine: 1. Maschine reinigen; Wichtig! Auch den Auswurfbereich reinigen (Siehe Wartung, Reinigung). 2. Maschine auf Verschleiß kontrollieren, Lackschäden ausbessern. 3. Die Maschine trocken abstellen. Die Pflege des Motors der beigefügten Motor-Bedienungsanleitung entnehmen! 4005 VB... -
Seite 15: Bedienung
Bedienung Bedienung Bevor Sie die Maschine in Betrieb nehmen, lesen Sie bitte die Sicherheitsinformationen der Seiten 6 bis 8 sowie die untenstehenden Tätigkeiten vor Gebrauch. Sicherheit bei der Bedienung Unbefugtes Wiedereinschalten Es ist verboten, die Maschine einzuschalten, während eine weitere Person an der Maschine arbeitet. Gefahren durch nicht angebrachte Schutzeinrichtungen WARNUNG! Verletzungsgefahr durch fehlende Schutzabdeckungen! -
Seite 16: Ein- Und Ausschalten Der Maschine
Steiniger Boden Die Schneidwerkzeuge nicht in den Boden dringen lassen. Bei Steinschlag Arbeitstiefe neu einstellen. Stark vermooste Flächen Mehrmals kreuzweise vertikutieren. Mit geringer Arbeitstiefe beginnen, Maschine nicht überlasten. Bei Blockieren des Motors Arbeitstiefe höher ein- stellen. 4005 VB... - Seite 17 Bedienung Motor starten 1. Den Choke-Hebel (2) nach links stellen (closed = geschlossen). Der Choke wird immer für den Kalt- start benötigt. 2. Den Kraftstoffhahn (3) auf ON stellen (Benzinhahn ist geöffnet). 3. Den Zündschalter (5) auf ON stellen. 4. Den Gashebel (1) auf 1/3-Position einstellen (1/3 des Weges von Leerlauf zu Vollgas). MAX.
- Seite 18 4. In dieser Position die Verriegelung (3) lösen und den Handhebel (2) anziehen. Die Messerwelle wird eingekuppelt. Beim Loslassen des Handhebels kuppelt die Messerwelle wieder aus. 1 Verriegelung lösen 2 Handhebel anziehen 5. Mit angezogenem Handhebel (2) den Vertikutierer über die zu bearbeitende Fläche schieben. 4005 VB...
- Seite 19 Bedienung Fangsack einhängen In die Haken (1) an der Rückseite des Vertikutierers kann ein Fangsack eingehängt werden. 1. Steinschutz-Klappe (2) anheben. 2. Fangsack in die Haken (1) einhängen. Lenkbügel verstellen oder einklappen Der Lenkbügel des Vertikutierers lässt sich für eine platzsparende Aufbewahrung oder für den Transport zusammenklappen.
-
Seite 20: Normalbetrieb
Vor dem Vertikutieren den trockenen Rasen auf eine Schnittlänge von 30-40 mm mähen. Die empfohlene Zeit zum Vertikutieren ist von April bis September. Das Vertikutieren im Frühjahr ermöglicht dem Rasen, sich nach der Auslichtung zu regenerieren. Das Vertikutieren am Ende des Sommers reduziert die Ansiedelung von Schädlingen während des Winters. 4005 VB... -
Seite 21: Wartung
Wartung Wartung Sicherheit bei Wartungsarbeiten Für einen sicheren, wirtschaftlichen und störungsfreien Betrieb der Maschine ist eine regelmäßige und gut ausgeführte Wartung von ausschlaggebender Bedeutung. Die folgenden Abschnitte können Ihnen bei einer korrekten Pflege Ihrer Maschine helfen. Einfache routine- mäßige Wartungsarbeiten können Sie mit grundlegenden Handwerkzeugen erledigen. Die schwierigeren Wartungsarbeiten mit Spezialwerkzeugen sollten Sie Fachpersonal wie z.B. -
Seite 22: Maschine Reinigen
X = In dieser Bedienungsanleitung unter dem angegebenen Punkt beschrieben. O = Nicht in dieser Bedienungsanleitung beschrieben, ggf. Fachhändler informieren. B = Beschreibung liegt der beiliegenden Motor-Bedienungsanleitung bei. F = Arbeiten dürfen nur von einer in diesem Bereich qualifizierten Fachkraft ausgeführt werden. 4005 VB... -
Seite 23: Fehlersuche
Fehlersuche Fehlersuche Sicherheit Vorgehen bei Störungen und Unfällen 1. Not-Halt einleiten (Arbeitsplatz verlassen). 2. Maschine ausstellen. 3. Störungsursache ermitteln. 4. Störung beheben oder Fachhändler kontaktieren. VORSICHT! Beseitigung von Störungen nicht auf kiesbedeckten Wegen vornehmen. Die Schneidwerkzeuge drehen nach dem Ausschalten des Motors noch einige Sekunden nach. Serviceadresse Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater. -
Seite 24: Erstinbetriebnahme (Erstinspektion Der Maschine)
1. Die Maschine sicher auf einer ebenen Fläche abstellen. 2. Kraftstoff auffüllen. 3. Schutzausrüstung anlegen. 4. Maschine einschalten (siehe Kapitel 6.3). Treten bis dahin keine Funktionsstörungen auf, ist die Maschine einsatzbereit. Sollten trotzdem Fehler in der Funktion auftauchen, wenden Sie sich bitte an Ihren AL-KO-Händler. 4005 VB... -
Seite 25: Garantie Und Eg-Konformitätserklärung
Garantie und EG-Konformitätserklärung Garantie und EG-Konformitätserklärung Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantie, sowie die Konformitätserklärung (CE-Zeichen) gilt nur bei: Bestimmungsgemäßer Behandlung und Benutzung des Gerätes. - Seite 26 4005 VB 2006-42-EG EN 13684:2010 2014-30-EU EN ISO 12100:2013 Schallleistung 2000-14-EG EN ISO 3744:2010 EN ISO 3744 EN ISO 14982 gemessen/garantiert EN ISO 5349-2:2001 4005 VB: 93/96 dB(A) Konformitätserklärung Kötz, 2016-01-14 2000-14-EG Anhang V Wolfgang Hergeth Managing Director 4005 VB...
-
Seite 27: Montage Des Benzin-Vertikutierers
Montage des Benzin-Vertikutierers Montage des Benzin-Vertikutierers Anlieferung, Verpackung, Montage VORSICHT! Klemmgefahr bei der Montage! Durch das Anbringen der Bauteile können Körperteile eingeklemmt werden. Während der Montage enganliegende Kleidung und Sicherheits-Handschuhe tragen. Gefahren durch hohes Eigengewicht Geräteteile einzeln aus der Verpackung nehmen. Transportinspektion durchführen Nach der Anlieferung, die Lieferung auf Vollständigkeit und Beschädigungen prüfen. - Seite 28 3. Innenseite vom Hinterrad: Eine kleine Unterlegscheibe auf die Schraube auflegen und mit der Sechs- kantmutter festdrehen. 4. Eine große Unterlegscheibe auf die Schraube auflegen. 5. Das Hinterrad nun durch die Lochbohrung am Rahmen schieben und mit einer großen Unterleg- scheibe und einer Sicherungsmutter befestigen. 4005 VB...
- Seite 29 Montage des Benzin-Vertikutierers Riemenschutz montieren 1. Den Riemenschutz über den Gewindebohrungen aufsetzen. 2. Riemenschutz mit den drei Schrauben mit Unterlegscheiben befestigen. 441611_a...
- Seite 30 2. Holm mit Schrauben, Beilagscheiben und Stoppmuttern an den oberen Bohrungen befestigen. Dabei etwas Spiel lassen, so dass sich der Holm noch ohne Widerstand nach oben klappen lässt. 3. Verriegelungsplättchen mit Schrauben und Griffmuttern an den unteren Bohrungen befestigen. 4005 VB...
- Seite 31 Montage des Benzin-Vertikutierers 4. Verriegelungsplättchen so wie auf dem nachfolgenden Bild dargestellt ausrichten und Griffmuttern festziehen. 5. Bohrungen des Lenkbügels auf die oberen Bohrungen des Holms ausrichten. 6. Lenkbügel mit Schrauben, Beilagscheiben und Griffmuttern am Holm befestigen und Griffmuttern fest- ziehen.
- Seite 32 Benzin-Vertikutierer 4005 VB...
-
Seite 33: Etk Vertikutierer
Benzinvertikutierer 4005 VB Art. Nr. 127 320 416715 416716 416733 416717 704539 416718 416719 416720 416768 529332 416721 704128 416722 416725 704538 704537 416723 701494 416724 700150 416769 416720 700152 701481 704540 704546 416725 704538 416729 416727 416726 416728 416727... - Seite 34 Benzinvertikutierer 4005 VB Art. Nr. 127 320 416750 700150 704537 416770 704537 416751 416752 416762 704538 416753 704533 700150 416770 416754 703892 704537 700150 700150 703466 702107 704537 416765 416763 704546 704537 416764 703466 701629 700150 701127 416755 416766 416771...
