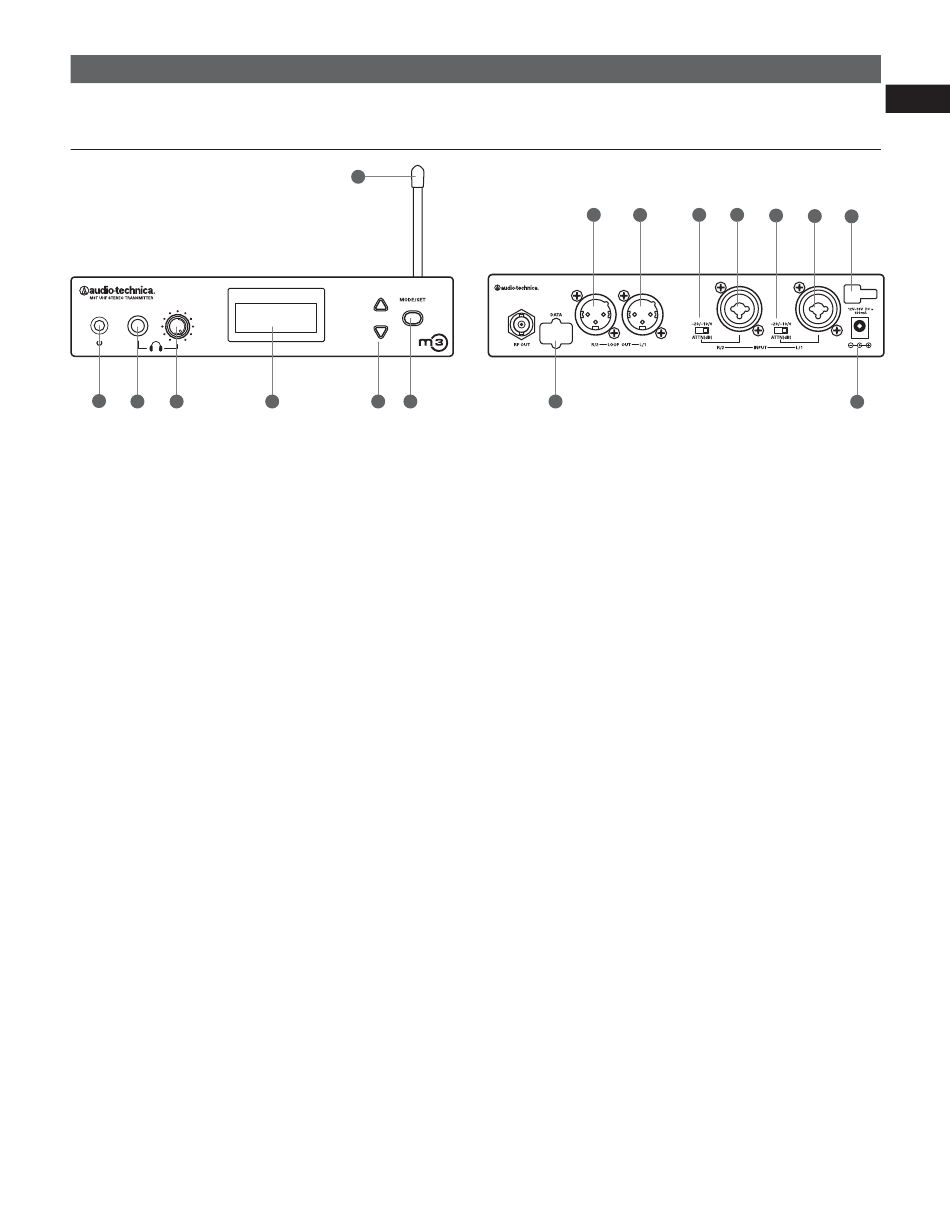

Commandes de l'émetteur M3T
(panneau avant)
1 2 3
1. Interrupteur marche/arrêt. Une pression pour allumer l'émetteur.
Une nouvelle pression pour éteindre l'émetteur.
2. Sortie pour écouteurs. Jack TRS
audio à l'émetteur. Branchez des écouteurs mono ou stéréo.
3. Commande de niveau des écouteurs. Pour le réglage de niveau
des écouteurs de retour. N'agit que sur le jack
N'agit pas sur la sortie audio de l'émetteur.
4. Affichage à cristaux liquides (LCD). Indications de réglage et de
fonctionnement. En combinaison avec la touche Mode/Set (Mode
réglage) et les touches fléchées Haut/Bas, permet le réglage des
fonctions configurables par l'utilisateur. Voir page 23 pour les détails.
5. Touches Haut/Bas. S'utilisent avec la touche Mode/Set
(Mode/Réglage) pour naviguer dans les menus, sélectionner la
fréquence de fonctionnement et modifier les choix de fonctions
du récepteur.
6. Touche Mode/Set (Mode/Réglage). S'utilise avec les touches
fléchées Haut/Bas pour naviguer dans les menus, sélectionner la
fréquence de fonctionnement et modifier les choix de fonctions
du récepteur.
Cette touche s'utilise de deux manières :
Appuyer sur la touche : une brève pression sur la touche permet
d'accéder au mode Menu, d'accéder au mode Édition ou de quitter
sans modifier les réglages actuels.
Maintenir la touche enfoncée : en maintenant la touche
Mode/Set (Mode/Réglage) enfoncée (pendant environ deux
secondes), vous confirmez un nouveau réglage lorsque le
récepteur est en mode Édition ou vous enregistrez les réglages
actuels.
7. Antenne flexible détachable. L 'antenne détachable permet la
transmission vers les récepteurs.
7
4 5 6
/ " pour le retour du signal
1
4
/ " des écouteurs.
1
4
(panneau arrière)
9
9
8
8. Port de données. Réglages d'usine / de service seulement.
9. Sortie de boucle. Le jack XLR R/2 duplique le signal non traité de
l'entrée R/2 ; le jack XLR L/1 duplique le signal non traité de
l'entrée L/1. Non affectés par les réglages au panneau avant.
10. Atténuateurs. Atténuation de -20 dB, -10 dB et 0 dB pour chaque
entrée.
11. Entrées. Jacks d'entrée combinés, connexions XLR et
12. Entrée CC. Branchez ici l'alimentation fournie.
13. Crochet pour cordon. Lovez le cordon CC étroit autour du crochez
pour éviter que la prise CC ne soit retirée par accident.
Alimentation fantôme
L 'émetteur ne fournit pas d'alimentation fantôme, mais permet le
passage du courant venant d'une alimentation fantôme vers un appareil
enfiché dans l'un des deux jacks d'entrée.
ATTENTION : Pour le branchement d'instruments à une console
de mixage via la sortie de boucle de l'émetteur, utilisez une boîte
de direct pour éviter les dommages aux instruments et/ou à
l'équipement du fait de l'alimentation fantôme de la console de
mixage : branchez l'instrument à une boîte de direct, puis
branchez cette dernière à l'émetteur.
