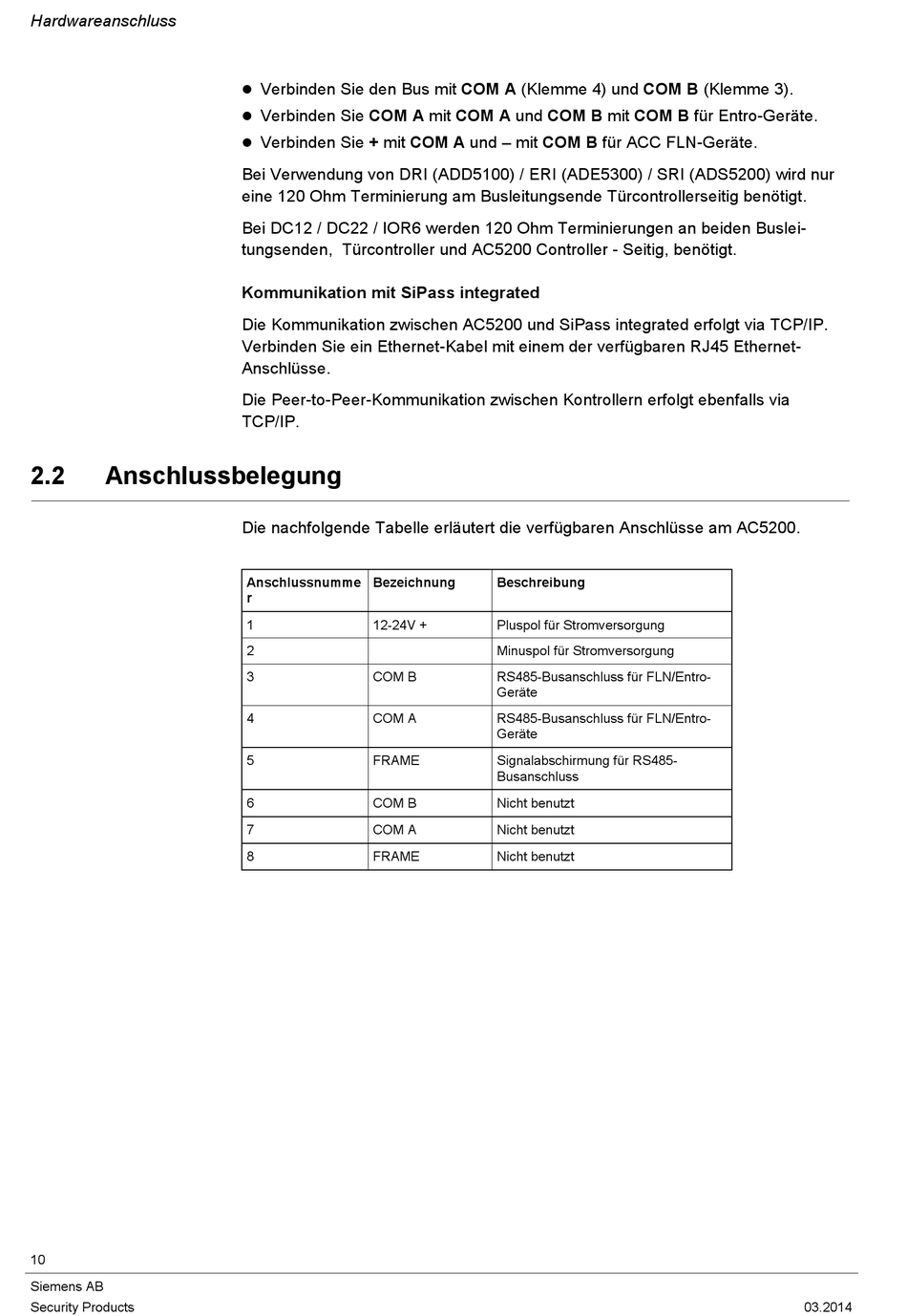

Hardwareanschluss
2.2

Anschlussbelegung

10
Siemens AB
Security Products
Verbinden Sie den Bus mit COM A (Klemme 4) und COM B (Klemme 3).

Verbinden Sie COM A mit COM A und COM B mit COM B für Entro-Geräte.

Verbinden Sie + mit COM A und – mit COM B für ACC FLN-Geräte.

Bei Verwendung von DRI (ADD5100) / ERI (ADE5300) / SRI (ADS5200) wird nur
eine 120 Ohm Terminierung am Busleitungsende Türcontrollerseitig benötigt.
Bei DC12 / DC22 / IOR6 werden 120 Ohm Terminierungen an beiden Buslei-
tungsenden, Türcontroller und AC5200 Controller - Seitig, benötigt.
Kommunikation mit SiPass integrated
Die Kommunikation zwischen AC5200 und SiPass integrated erfolgt via TCP/IP.
Verbinden Sie ein Ethernet-Kabel mit einem der verfügbaren RJ45 Ethernet-
Anschlüsse.
Die Peer-to-Peer-Kommunikation zwischen Kontrollern erfolgt ebenfalls via
TCP/IP.
Die nachfolgende Tabelle erläutert die verfügbaren Anschlüsse am AC5200.
Anschlussnumme Bezeichnung
r
1 12-24V +
2
3 COM B
4 COM A
5 FRAME
6 COM B
7 COM A
8 FRAME
Beschreibung
Pluspol für Stromversorgung
Minuspol für Stromversorgung
RS485-Busanschluss für FLN/Entro-
Geräte
RS485-Busanschluss für FLN/Entro-
Geräte
Signalabschirmung für RS485-
Busanschluss
Nicht benutzt
Nicht benutzt
Nicht benutzt
