Smarty 2X/3X V
Elektrischer Anschluss.

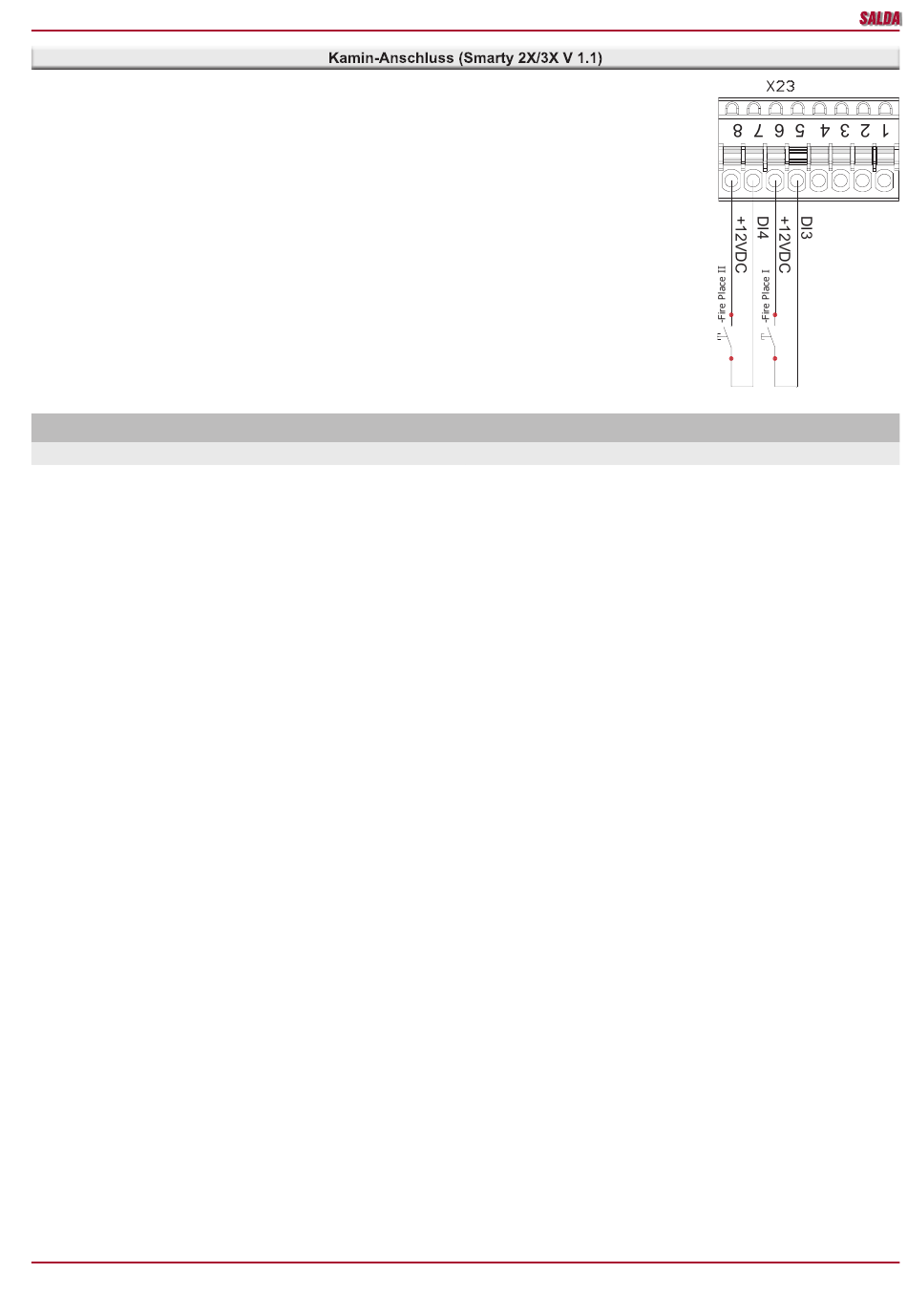

C-Bereich des Automatikcontrollers, Anschluss X23.
miniMCB
LED1
3.3V miniMCB Leistungsanzeige (1W -Modus)
LED2
12V miniMCB Leistungsanzeige
LED3
3.3V miniMCB Leistungsanzeige (ON -Modus)
LED4
MiniMCB Status-LED
LED5
Die Kommunikationsleitung Transmit Anzeige
LED6
Die Kommunikationsleitung Anzeige Empfangen
LED7
24V periphere Stromanzeige
52
LED-Anzeigen
miniEX1
LED1
EX1 Status-LED
