Übersicht

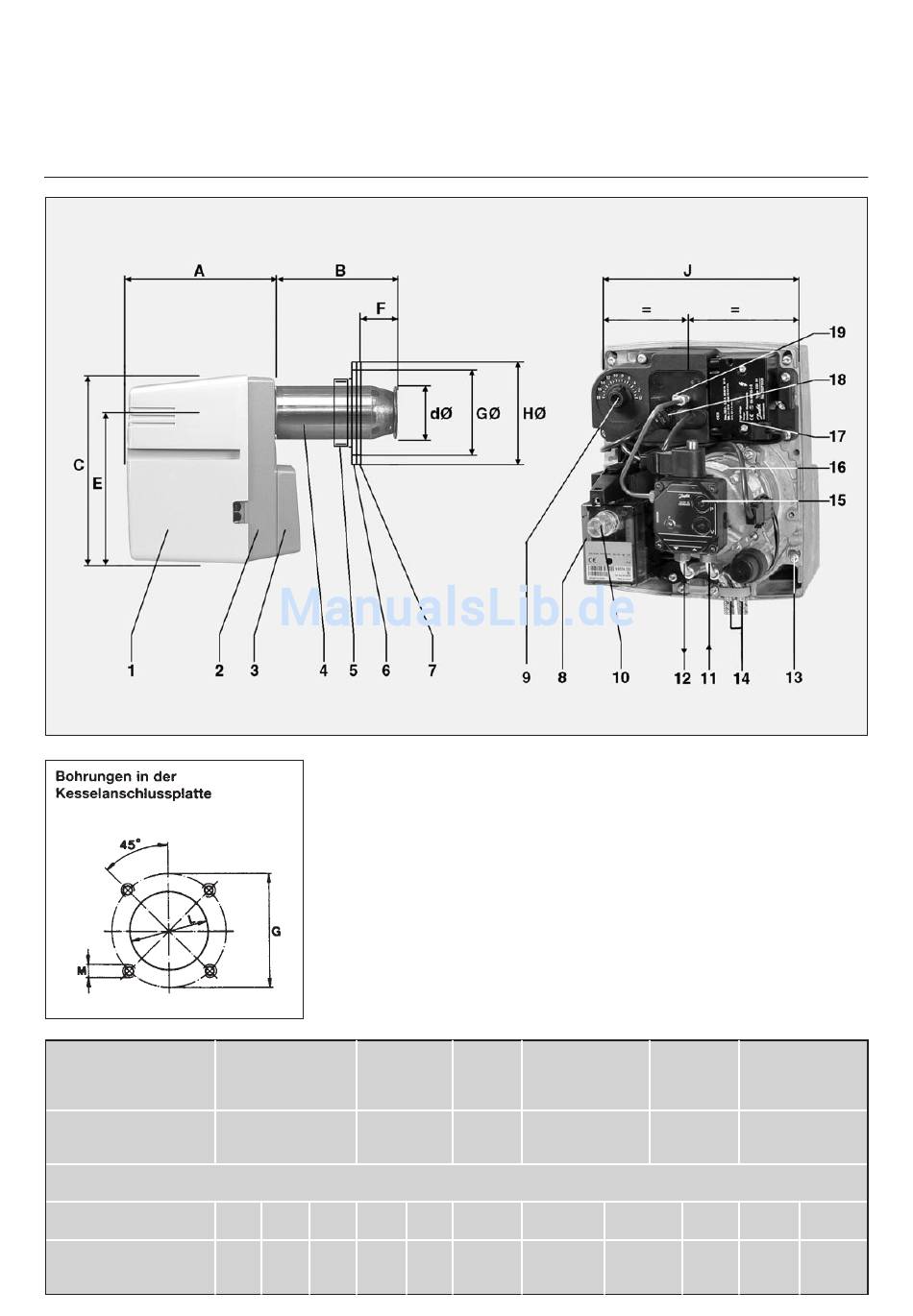

Masse

Brennertyp
ECO L 01.34
ECO L 01.48
* Langlochbohrungen im Anschlussflansch
Brennertyp
ECO L 01.34
ECO L 01.48
4
1 Abdeckhaube
2 Gehäuse
3 Luftkasten
4 Brennerrohr
5 Rohrhalter
6 Anschlussflansch
7 Isolierunterlage
8 El.-Anschluss(verdeckt)
9 Luftregulierung
10 Ölfeuerungsautomat mit Entstör-
knopf
11 Saugleitungsanschluss
12 Rücklaufleitungsanschluss
13 Befestigungsschrauben für Geräte-
platte
14 Ölschläuche
Feuerungswärme- Öldurchsatz
leistung
kW kg/h
18 – 34 1,5 – 2,9
28 – 48 2,4 – 4,0
A B C dØ
220 183 283 80
220 198 283 90
03/2005 - Art. Nr. 13 018 038A
Motor Pumpe
W I/h bei 18bar
85-110 28
85-110 28
E F GØ*
225 70 – 135 140 – 175
225 70 – 150 140 – 175
15 Ölpumpe
16 El. Motor
17 Zündtransformator
18 Flammenwächter
19 Luftregulierung im Brennkopf
Gewicht VKF
ca. kg Nr.
10 angemeldet
10 angemeldet
HØ J L
200/165 230 110
200/165 230 110
M
M 8
M 8
