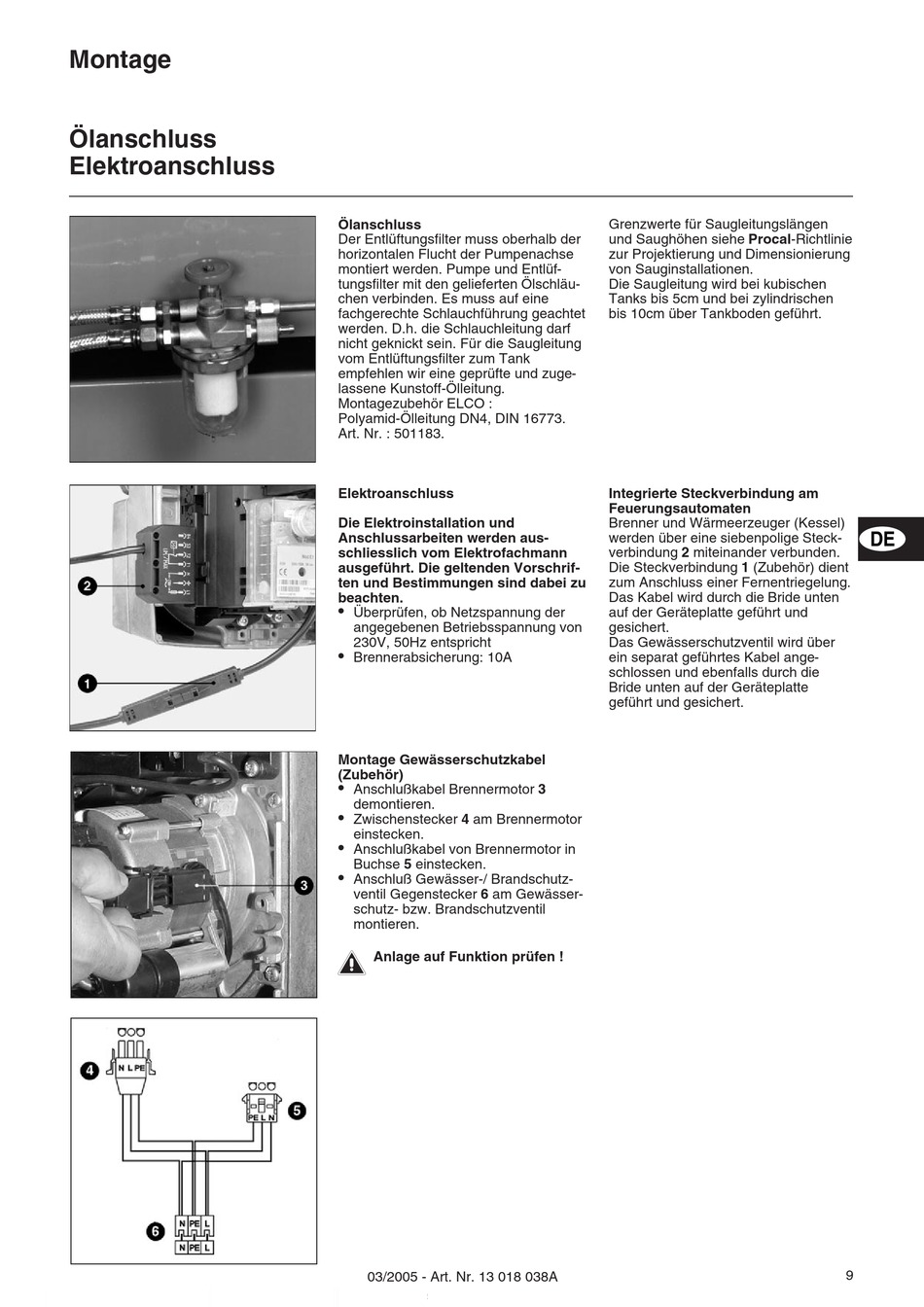

Ölanschluss; Elektroanschluss - elco VECTRON ECO L 01.34 Betriebsanleitung

Montage
Ölanschluss

Elektroanschluss

Ölanschluss
Der Entlüftungsfilter muss oberhalb der
horizontalen Flucht der Pumpenachse
montiert werden. Pumpe und Entlüf-
tungsfilter mit den gelieferten Ölschläu-
chen verbinden. Es muss auf eine
fachgerechte Schlauchführung geachtet
werden. D.h. die Schlauchleitung darf
nicht geknickt sein. Für die Saugleitung
vom Entlüftungsfilter zum Tank
empfehlen wir eine geprüfte und zuge-
lassene Kunstoff-Ölleitung.
Montagezubehör ELCO :
Polyamid-Ölleitung DN4, DIN 16773.
Art. Nr. : 501183.
Elektroanschluss
Die Elektroinstallation und
Anschlussarbeiten werden aus-
schliesslich vom Elektrofachmann
ausgeführt. Die geltenden Vorschrif-
ten und Bestimmungen sind dabei zu
beachten.
•
Überprüfen, ob Netzspannung der
angegebenen Betriebsspannung von
230V, 50Hz entspricht
•
Brennerabsicherung: 10A
Montage Gewässerschutzkabel
(Zubehör)
•
Anschlußkabel Brennermotor 3
demontieren.
•
Zwischenstecker 4 am Brennermotor
einstecken.
•
Anschlußkabel von Brennermotor in
Buchse 5 einstecken.
•
Anschluß Gewässer-/ Brandschutz-
ventil Gegenstecker 6 am Gewässer-
schutz- bzw. Brandschutzventil
montieren.
m
Anlage auf Funktion prüfen !
03/2005 - Art. Nr. 13 018 038A
Grenzwerte für Saugleitungslängen
und Saughöhen siehe Procal-Richtlinie
zur Projektierung und Dimensionierung
von Sauginstallationen.
Die Saugleitung wird bei kubischen
Tanks bis 5cm und bei zylindrischen
bis 10cm über Tankboden geführt.
Integrierte Steckverbindung am
Feuerungsautomaten
Brenner und Wärmeerzeuger (Kessel)
werden über eine siebenpolige Steck-
verbindung 2 miteinander verbunden.
Die Steckverbindung 1 (Zubehör) dient
zum Anschluss einer Fernentriegelung.
Das Kabel wird durch die Bride unten
auf der Geräteplatte geführt und
gesichert.
Das Gewässerschutzventil wird über
ein separat geführtes Kabel ange-
schlossen und ebenfalls durch die
Bride unten auf der Geräteplatte
geführt und gesichert.
