2. Bringen Sie die USV in die horizontale Lage, so dass die linke Seite des Gerätes
zugänglich ist (vgl. Abb. 5).
3. Ordnen Sie die Standfüße über den entsprechenden Löchern am linken Rand der
USV an wie in Abb. 5 gezeigt. Sichern Sie die Füße mit den beiliegenden
Schrauben.
4. Bringen Sie nun das Gerät vorsichtig wieder in die vertikale Lage (vgl. Abb. 6).
Fahren Sie dann fort mit Anschluss der USV auf Seite 15 oder Festverdrahtete
USV-Installation auf Seite 17.
5. Bringen Sie nun das Gerät vorsichtig wieder in die vertikale Lage (vgl. Abb. 7).
Hinweis: EBM-Einheiten müssen rechts von der USV platziert werden, wie in Abb. 7
gezeigt. Für die Installation von zwei oder mehr Einheiten ist eine Sicherung über
Verbindungsklammern erforderlich.
Powerware 9125: 2-in-1-USV (5000/6000 VA) – Bedienungsanleitung (www.powerware.de)

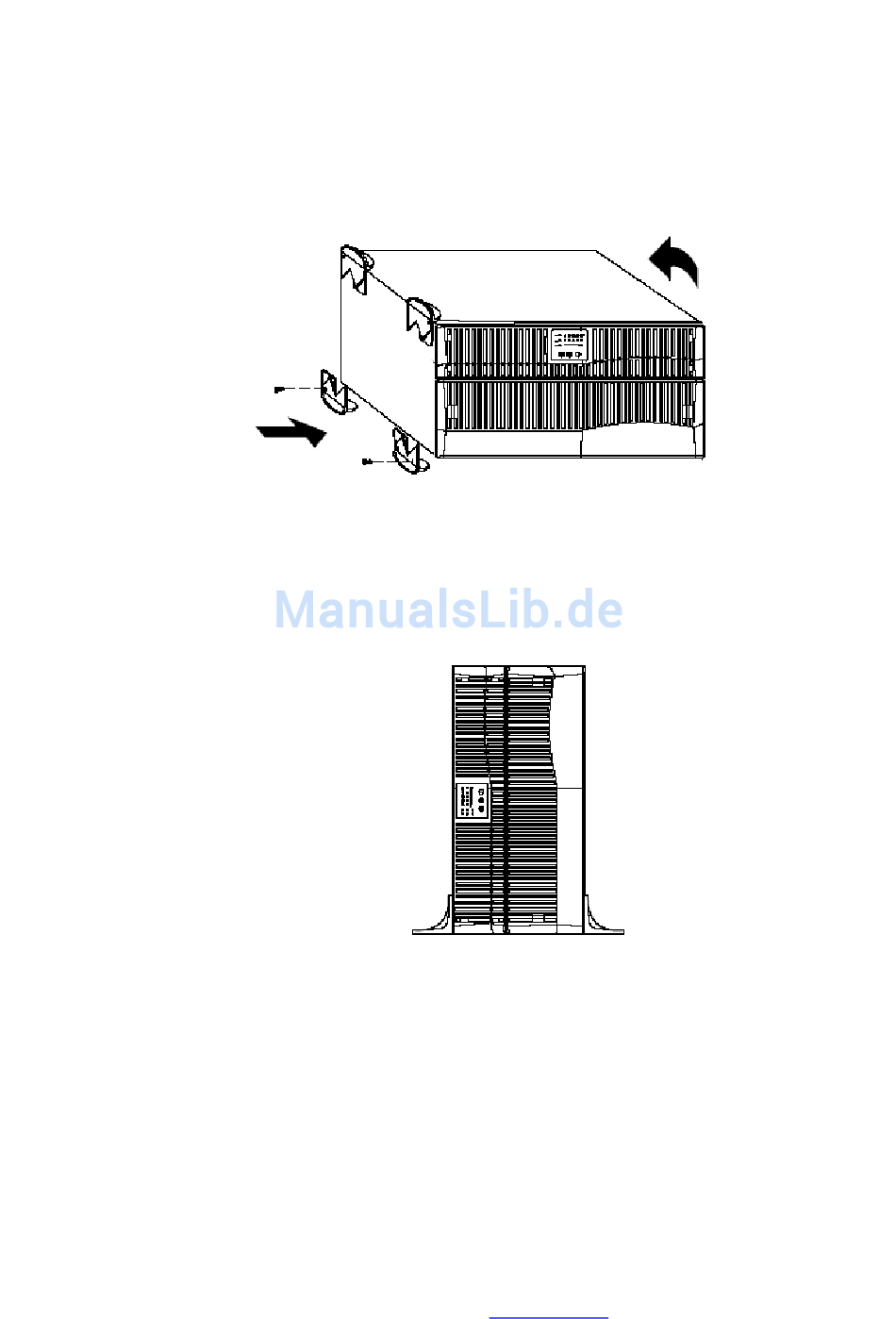

Abb. 5: Installation der USV-Standfüße
Abb. 6: USV-Einheit mit Standfüßen
