Die Rückansicht
Die Anschlüsse auf der Rückseite der Workstation können je nach Systemausstattung im
Detail voneinander abweichen.

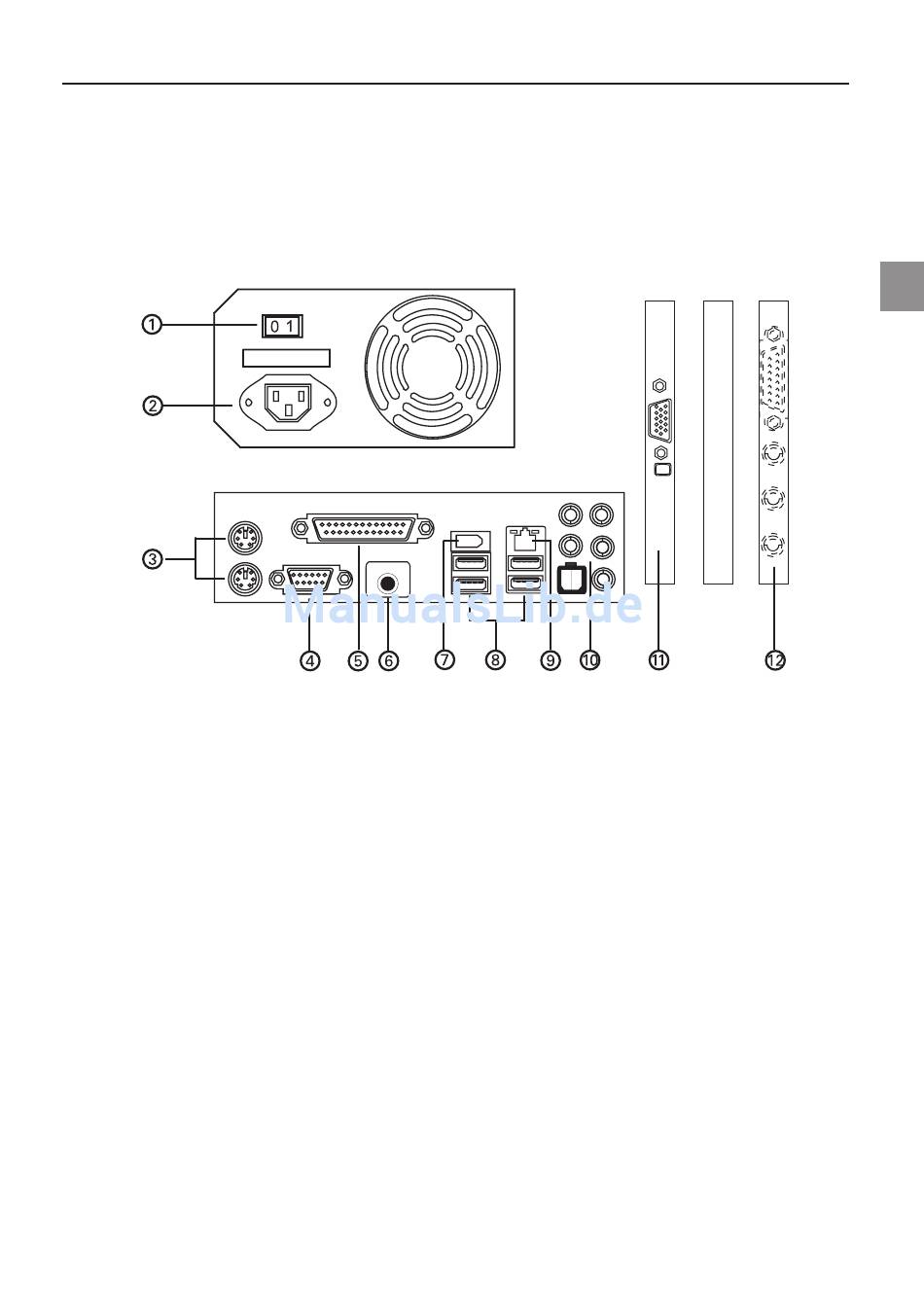

Hier eine Darstellung der üblichen Anschlussmöglichkeiten.
1. Der Netzschalter – Hier können Sie bei längerer Abwesenheit das Gerät ausschalten.
Möchten Sie jeglichen Stromverbrauch vermeiden, müssen Sie den Netzstecker ziehen.
2. Netzanschlussbuchse – Hier wird das Netzanschlusskabel eingesteckt.
3. Mausanschlussbuchse und Tastaturanschlussbuchse – Hier werden eine PS/2-Maus
und eine PS/2-Tastatur angeschlossen.
4. Die serielle Schnittstelle COM 1 – Hier können serielle Peripheriegeräte wie eine
serielle Maus, externe Modems usw. angeschlossen werden.
5. Die parallele Schnittstelle LPT1 – Diese Schnittstelle ist eine 25-polige Buchse. Hier
können Sie einen Drucker anschließen.
6. Der koaxiale Soundausgang (Digital Line Out) – Hier kann ein Verstärker o. ä. ange-
schlossen werden.
7 . FireWire-Ausgang (IEEE 1394) – Hier können Geräte wie Kameras, Festplatten o. ä.
angeschlossen werden.
8. Hintere USB-Anschlussbuchsen – Hier werden USB-Peripheriegeräte wie Joysticks,
Mäuse, Scanner, Drucker oder auch Digitalkameras angeschlossen.
