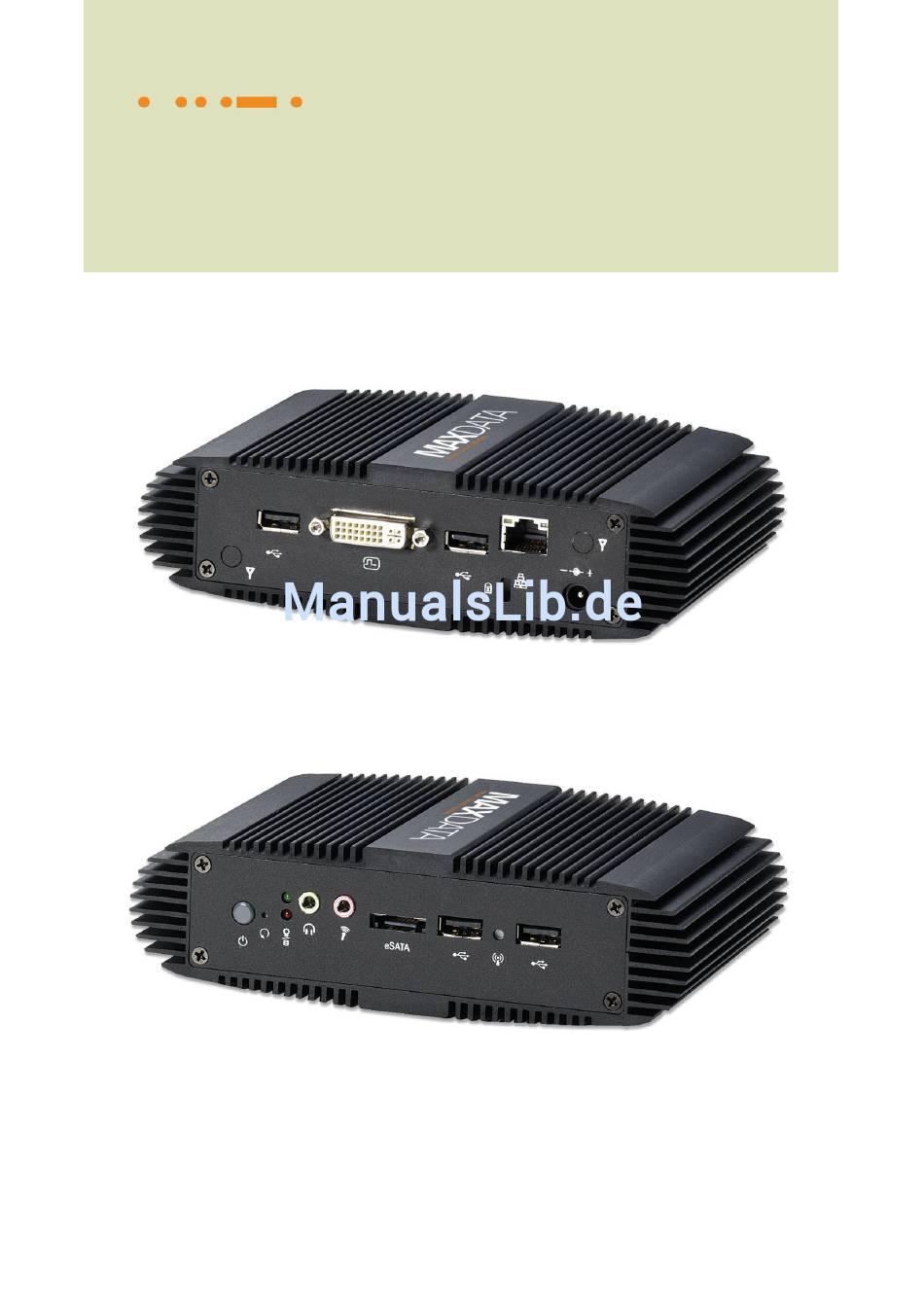

- Seite 1 FAVORIT 500 Lüfterloser Mini-PC mit Intel® Atom-Prozessor N270 Benutzerhandbuch FAVORIT 500 – Benutzerhandbuch...
- Seite 2 Kunden dürfen dieses Benutzerhandbuch nur verändern und veröffentlichen, wenn sie vorher den Namen, den Umschlag und das Logo von MAXDATA entfernen. MAXDATA behält sich das Recht vor, ohne Ankündigung Änderungen am Design des Produkts oder einzelner Komponenten vorzunehmen, die sich aus der Weiterentwicklung der Benutzeranforderungen oder Fortschritten in der Konstruktion oder Fertigung ergeben.
-
Seite 3: Inhaltsverzeichnis
Vorschriften ........................12 Energieverbrauch ............................ 13 Garantiebedingungen ..........................14 Wireless LAN (drahtloses Netzwerk – kurz WLAN) ..............17 Wartung des Computers ........................21 Kapitel 1 Einführung ..............................23 Überblick ..............................23 FAVORIT 500 – Benutzerhandbuch... - Seite 4 Menü „Power“ (Energieeinstellungen) ..................38 Menü „Security“ (Sicherheit) ......................39 Menü „Exit“ (Beenden) ........................39 Kapitel 4 Treiberinstallation............................. 41 Kapitel 5 Häufig gestellte Fragen und Fehlerbehebung ................42 Häufig gestellte Fragen ......................... 42 Fehlerbehebung ............................43 FAVORIT 500 – Benutzerhandbuch...
-
Seite 5: Abbildungen Und Tabellen
Abbildung 8: VESA-Montage ......................30 Abbildung 9: Abmessungen des VESA-Montage-Kits ............31 Abbildung 10: Kensington-Schloss ....................31 Tabelle 1: FAVORIT 500, technische Daten .................. 24 Tabelle 2: BIOS-Hauptmenü ....................... 33 Tabelle 3: IDE-Einstellungen ....................... 33 Tabelle 4: System Information (Systeminformationen) ............34 Tabelle 5: Menü... -
Seite 6: Sicherheitshinweise
äußerster Vorsicht vor. Beachten Sie die Warnhinweise und Anweisungen bei den Installationsanleitungen in diesem Handbuch. Wenn Sie irgendwelche Fragen haben, wenden Sie sich bitte an den technischen Support von MAXDATA. WARNUNG Wenn das Netzkabel eingesteckt ist, liegen im Gehäuseinneren hohe Spannungen an. Schalten Sie das Gerät und anschließend das Netzteil aus;... -
Seite 7: Vermeidung Elektrostatischer Entladung
ESD-Arbeitsplatz durch und treffen Sie geeignete Maßnahmen zum Schutz vor elektrostatischen Entladungen, um die Gefahr der Beschädigung von Komponenten zu reduzieren. MAXDATA rät dringend dazu, bei der Arbeit an Geräten geeignete Maßnahmen zum Schutz vor elektrostatischen Entladungen zu treffen, z. B. ein Handgelenkband oder einen ESD-Kittel zu tragen. -
Seite 8: Hinweise Zur Lithiumbatterie
Entsorgen Sie Lithiumbatterien nicht über den Hausmüll. Entsorgen Sie die Batterie gemäß den lokalen Entsorgungsvorschriften (z. B. über Batteriesammelstellen). Stromversorgung Daten des externen Netzteils des FAVORIT 500: Eingangsspannung: 100–240 V (Wechselspannung), 50–60 Hz Ausgang: 30 W, +12 V (Gleichspannung), 1,58 A Netzteile: Lite-On Technology Corp / PA-1300-014XX (X steht für A–Z, 0–9, „–“... -
Seite 9: Vorwort
Dieses Handbuch dient als Schritt-für-Schritt-Anleitung bei der Installation sowie als Referenz beim Betrieb, bei der Fehlerbehebung und bei Upgrades. HINWEIS Treiber und zusätzliche Informationen erhalten Sie auf unserer Website www.maxdata.de unter „User-Support und Treiber“ > „Treiber und Software“. Auspacken Beachten Sie beim Auspacken folgende Hinweise: Bewahren Sie den Karton und das übrige Verpackungsmaterial für den späteren... -
Seite 10: Hinweis
Den Händler dieses Produkts oder einen geschulten Radio- und Fernsehtechniker um Hilfe bitten. Veränderungen und Modifikationen am System, die nicht ausdrücklich von MAXDATA zugelassen sind, können zum Erlöschen der Betriebserlaubnis führen. HINWEIS Ein PC-System muss unter Umständen getestet und ggf. geändert werden, wenn festgestellt wird, dass von einem System störende Interferenzen ausgehen oder dass es nicht mit den für... -
Seite 11: Laser (Sicherheitshinweis)
Umweltschonender PC Dieses System wurde umweltgerecht konstruiert. Es kann erweitert bzw. angepasst werden und ist recyclebar. Bei Geräten, die mit dem Umweltzeichen „Blauer Engel“ ausgestattet sind, finden Sie Details zu Entsorgung, Recycling, Leistungsaufnahme und Geräuschemission unter www.maxdata.de. FAVORIT 500 – Benutzerhandbuch... -
Seite 12: Lange Gerätenutzung
Ein großer Anteil der Gehäuseteile ist aus dem gleichen Material gefertigt. Anforderungen an die verwendeten Kunststoffe Alle verwendeten Kunststoffe des Gehäuses wurden ohne Einsatz von Dioxinen oder Furanen hergestellt. Ein unabhängiges deutsches Testlabor hat die verwendeten Kunststoffe auf Zusammensetzung und Charakteristika hin geprüft. FAVORIT 500 – Benutzerhandbuch... -
Seite 13: Materialanforderungen An Leiterplatten
Siedlungsabfall (Hausmüll) beseitigt werden, da die Geräte eine Reihe von gefährlichen Bestandteilen, die Probleme bei der Abfallentsorgung darstellen, enthalten. Eine vom normalen Siedlungsabfall getrennte Sammlung ist Vorraussetzung für eine spezielle Behandlung und ein entsprechendes Recycling von Elektro(nik)geräten. Dies ist erforderlich, FAVORIT 500 – Benutzerhandbuch... -
Seite 14: Wiederverwendung, Recycling Und Verwertung
Stromaufnahme der Einrichtung, wenn der Computer voll aufgerüstet ist und das eingebaute Netzteil 100 % der zulässigen Leistung liefert. Die Geräte sind für mindestens 4 Wochen vom Netz trennbar, ohne dass ein Verlust der Funktionsfähigkeit eintritt. FAVORIT 500 – Benutzerhandbuch... -
Seite 15: Garantiebedingungen
Die MAXDATA Garantieverpflichtung beschränkt sich nach Wahl von MAXDATA auf die Reparatur bzw. den Ersatz der als defekt erkannten Teile durch gleich- oder höherwertige Komponenten. Ausschluss der MAXDATA Garantie Ausschluss der MAXDATA Garantie für Schäden jeglicher Art, die hervorgerufen wurden durch: Verwendung von Peripheriegeräten ... - Seite 16 Schäden durch Gewalt- bzw. sonstige äußere Einwirkungen Weist das bei MAXDATA eingegangene Gerät mindestens zwei Mängel auf, von denen jedoch nur einer unter den MAXDATA Garantieanspruch fällt, hat der Kunde lediglich einen Anspruch auf Reparatur des unter den Garantieanspruch fallenden Schadens an seinem Ursprungsgerät.
-
Seite 17: Maxdata Haftungsbeschränkung
Das Gleiche gilt hinsichtlich derjenigen Geräte, bei denen bei Eingang kein Garantie- anspruch festgestellt wurde. In den vorgenannten Fällen behält sich MAXDATA das Eigen- tum an dem gelieferten Austauschgerät vor und ist berechtigt, die Herausgabe des Austauschgeräts zu verlangen. -
Seite 18: Zusätzliche Sicherheitshinweise Für Geräte Mit Wireless Lan
Funkkomponente am PC aus! Die übertragenen Funkwellen können die medizinischen Geräte in ihrer Funktion beeinträchtigen. Halten Sie den PC mindestens 20 cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen FAVORIT 500 – Benutzerhandbuch... -
Seite 19: Ce-Kennzeichnung Für Geräte Mit Wireless Lan
Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die MAXDATA GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Die MAXDATA GmbH übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der MAXDATA GmbH angegeben wurden. -
Seite 20: Funkfrequenzen Für Geräte Mit Wireless Lan
Funknetzwerkkarten und -adapter sind gemäß dem IEEE-Standard 802.11b+g für den Betrieb im ISM-Frequenzband (Industrial, Scientific, Medical) zwischen 2.4 und 2.4835 GHz vorgesehen. Weil jeder der 11 verwendbaren Funkkanäle durch das DSSS-Verfahren (Direct Sequence Spread Spectrum) eine Breite von 22 MHz beansprucht, stehen maximal drei FAVORIT 500 – Benutzerhandbuch... -
Seite 21: Gesetzliche Bestimmungen - Ausschlussklauseln
Störungen zu beheben, die aus den genannten nicht autorisierten Veränderungen, dem Austausch oder der Anbringung von Bauteilen resultieren. Der Hersteller sowie dessen autorisierte Fach- und Großhändler sind nicht haftbar für Schäden oder Verstöße gegen gesetzliche Verordnungen, die sich aus der Verletzung dieser Richtlinien ergeben. FAVORIT 500 – Benutzerhandbuch... -
Seite 22: Wartung Des Computers
Ausfällen oder Leistungsabfällen bei unter Druck stehenden, geschlossenen Bauelementen wie Elektrolytkondensatoren kommen. Schutz vor Störungen im Stromnetz Die größten Gefahren für die Stromversorgung sind Stromausfälle, Spannungsspitzen (Spikes) und Überspannungen (Surges), die z. B. bei Gewittern auftreten können. Sie FAVORIT 500 – Benutzerhandbuch... - Seite 23 Weiterbetrieb von größeren Systemen über eine längere Zeit. Eine USV mit einem Akku für nur fünf Minuten ermöglicht das geregelte Herunterfahren des Systems, aber nicht den Weiterbetrieb bei einem Stromausfall. Eine USV sollte über einen Überspannungsschutz verfügen. FAVORIT 500 – Benutzerhandbuch...
-
Seite 24: Kapitel 1 Einführung
Einführung Überblick Der FAVORIT 500 ist ein Mini-PC und eignet sich besonders für die Verwendung in Umgebungen mit wenig Platz. Beim Prozessor dieses Systems handelt es sich um einen Intel® Atom N270, der dank der aktuellen 45-nm-Technologie exzellente Performance bietet. -
Seite 25: Technische Daten
Montage Desktop, VESA-Montage (optional) Zertifizierungen CE, FCC Klasse B Zulässige Umgebungstemperatur 10–35 °C im Betrieb Zulässige Luftfeuchtigkeit im 30–70 % relative Luftfeuchtigkeit (nicht kondensierend) Betrieb Tabelle 1: FAVORIT 500, technische Daten Abbildung 1: FAVORIT 500, Abmessungen FAVORIT 500 – Benutzerhandbuch... -
Seite 26: Vorderseite
Über den eSATA-Anschluss können externe Massenspeichergeräte angeschlossen werden. ACHTUNG Dieser Anschluss ist nicht für Hot-Swapping geeignet. eSATA-Geräte dürfen nicht bei laufendem PC angeschlossen oder getrennt werden. Mikrofon-Eingang Hier können Sie ein Mikrofon für Videokonferenzen, Sprach- und einfache Audioaufnahmen anschließen. FAVORIT 500 – Benutzerhandbuch... - Seite 27 Reset-Taste Falls der PC zurückgesetzt werden muss, drücken Sie diese Taste kurz (weniger als drei Sekunden) mit einer aufgebogenen Büroklammer oder einem ähnlichen Gegenstand. Ein-/Aus-Taste Drücken Sie diese Taste, um das System ein- oder auszuschalten. FAVORIT 500 – Benutzerhandbuch...
-

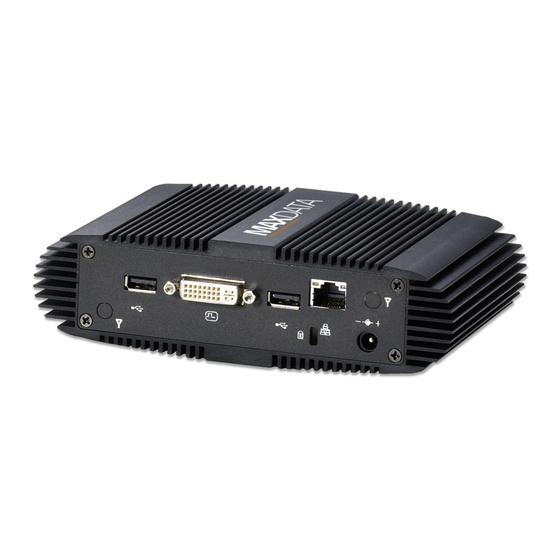

Seite 28: Abbildung 3: Rückseite
Stromversorgung des PC. Verwenden Sie ausschließlich das mitgelieferte Netzteil, um Beschädigungen des PC zu vermeiden. Anschluss für Kensington-Schloss Hier können Sie ein Kabelschloss anbringen. Normalerweise handelt es sich dabei um ein gummibeschichtetes Metallkabel mit einem Zahlen- oder Schlüssel-Schloss. FAVORIT 500 – Benutzerhandbuch... -
Seite 29: Kapitel 2 Erste Schritte
Sie einen DVI-auf-VGA-Adapter. (Je nach Ausstattung im Lieferumfang enthalten). HINWEIS Wenn das DVI-Kabel erst nach dem Start des Computers angeschlossen wird, wird möglicherweise kein Bild auf dem Monitor angezeigt. Drücken Sie die Tasten <Strg>+<Alt>+<F4> gleichzeitig, damit das Bild angezeigt wird. FAVORIT 500 – Benutzerhandbuch... -
Seite 30: Abbildung 5: Usb-Maus Und -Tastatur Anschließen
Kapitel 2 Anschließen von USB-Maus und -Tastatur Der FAVORIT 500 wird ohne Tastatur und Maus geliefert, Sie können jedoch eine beliebige USB-Tastaur und -Maus verwenden. Abbildung 5: USB-Maus und -Tastatur anschließen HINWEIS Für die Verwendung einer USB-Maus oder -Tastatur eines Drittherstellers müssen unter Umständen Treiber (gerätespezifische Software) installiert werden. -
Seite 31: Montage Des Pc An Einem Monitor
Der PC kann nur an einem Monitor montiert werden, der dem VESA75- oder dem VESA100-Standard entspricht. Das VESA-Montage-Kit ist als Option erhältlich. Schieben sie den FAVORIT 500 auf die VESA-Halterung; achten Sie dabei darauf, dass die Gehäuserippen in die Halterung einhaken. -
Seite 32: Diebstahlsicherung Mit Einem Kensington-Schloss
Diebstahlsicherung mit einem Kensington-Schloss Der FAVORIT 500 hat einen Kensington-Steckplatz für den Kensington MicroSaver. Der Kensington MicroSaver ist ein robustes Stahlkabel, mit dem Sie den FAVORIT 500 an einem festen Gegenstand anschließen und damit vor Diebstahl schützen können. Abbildung 10: Kensington-Schloss... -
Seite 33: Kapitel 3 Einstellungen Im Ami Bios
In diesem Kapitel wird das AMI BIOS erläutert. Die Menüs und die zur Verfügung stehenden Optionen weichen unter Umständen von denen Ihres Produkts ab. Wenn Sie genaue Informationen zum BIOS Ihres Produkts benötigen, wenden Sie sich an MAXDATA. Das BIOS-Setup-Programm ist in englischer Sprache. Daher sind auch die im folgenden Abbildungen der Menüs englisch gehalten und werden im begleitenden Text erläutert. -
Seite 34: Tabelle 2: Bios-Hauptmenü
Aktiviert oder deaktiviert LBA (Logical Block Addressing, für größere, aktuelle Festplatten erforderlich). Mit der Einstellung „Auto“ wird der LBA-Modus aktiviert, wenn das Gerät diesen Modus unterstützt und nicht bereits bei deaktiviertem LBA-Modus formatiert wurde. Optionen: Disabled (deaktiviert), Auto (automatisch) FAVORIT 500 – Benutzerhandbuch... -
Seite 35: Menü „Advanced" (Erweitert)
> Hardware Health Configuration +- Change Field Tab Select Field F1 General Help F10 Save and Exit ESC Exit V02.61 (C)Copyright 1985-2006, American Megatrends, Inc. Drücken Sie die Eingabetaste, um ein Untermenü mit weiteren Details aufzurufen. FAVORIT 500 – Benutzerhandbuch... - Seite 36 Optionen: Enabled (aktiviert), Disabled (deaktiviert), Auto (automatisch) Audio Controller [Enabled] Optionen: Enabled (aktiviert), Disabled (deaktiviert) Onboard LAN Controller [Enabled] Optionen: Enabled (aktiviert), Disabled (deaktiviert) Onboard LAN OPTROM [Disabled] Optionen: Enabled (aktiviert), Disabled (deaktiviert) WLAN Controller [Enabled] Optionen: Enabled (aktiviert), Disabled (deaktiviert) FAVORIT 500 – Benutzerhandbuch...
-
Seite 37: Boot-Menü
Wenn diese Option aktiviert ist, werden beim Power On Self Test (POST), der bei jedem Startvorgang ausgeführt wird, einige Tests übersprungen. Damit startet Ihr PC schneller. Wenn Sie diese Option daktivieren [Disabled], werden beim Start alle Tests ausgeführt. Optionen: Disabled (deaktiviert), Enabled (aktiviert) FAVORIT 500 – Benutzerhandbuch... -
Seite 38: Menü „Chipset" (Chipsatz)
DVMT Mode Select [DVMT Mode] (DVMT-Modus zur dynamischen Zuweisung von Arbeitsspeicher als Grafikspeicher) Optionen: Fixed Mode (fest eingestellt), DVMT Mode (DVMT), Combo Mode (kombiniert) DVMT/FIXED Memory [128MB] (DVMT/fest eingestellter Speicher) Optionen: 64MB, 128MB, Maximum DVMT (maximal möglicher Speicher für DVMT) FAVORIT 500 – Benutzerhandbuch... -
Seite 39: Menü „Power" (Energieeinstellungen)
Resume By USB Device [Disabled] (Aufwecken mit USB-Gerät) Optionen: Disabled (deaktiviert), Enabled (aktiviert) Resume By PCI-E Device [Disabled] (Aufwecken mit PCI-E-Gerät) Optionen: Disabled (deaktiviert), Enabled (aktiviert) Resume On RTC Alarm [Disabled] (Aufwecken mit Systemuhr) Optionen: Disabled (deaktiviert), Enabled (aktiviert) FAVORIT 500 – Benutzerhandbuch... -
Seite 40: Menü „Security" (Sicherheit)
Discard Changes and Exit Discard Changes Load Optimal Defaults <> Select Screen ↑↓ Select Item Load Failsafe Defaults +- Change Field Tab Select Field F1 General Help F10 Save and Exit ESC Exit V02.61 (C)Copyright 1985-2006, American Megatrends, Inc. FAVORIT 500 – Benutzerhandbuch... - Seite 41 Load Failsafe Defaults (Sichere Standardeinstellungen laden) Lädt für alle Felder sichere Standardeinstellungen. Mit dieser Option können Sie für alle BIOS-Parameter ausfallsichere Einstellungen laden, mit denen Ihr System zuverlässig arbeitet. Sie können diese Funktion auch mit der Taste <F8> aufrufen. FAVORIT 500 – Benutzerhandbuch...
-
Seite 42: Kapitel 4 Treiberinstallation
Sie ein Betriebssystem und geeignete Treiber installieren. Schließen Sie den PC dazu an, starten Sie ihn und installieren Sie das gewünschte Betriebssystem. Sie finden die Treiber für den FAVORIT 500 und Hinweise zur Installation auf der MAXDATA-Website unter www.maxdata.de >... -
Seite 43: Kapitel 5 Häufig Gestellte Fragen Und Fehlerbehebung
Antwort 3: Die WOL-Funktion ist beim FAVORIT 500 standardmäßig aktiviert, so dass keine Einstellung im BIOS geändert werden muss. Frage 4: Wie hoch ist der maximale Strom an den USB-Anschlüssen des FAVORIT 500? Antwort 4: 500 mA FAVORIT 500 – Benutzerhandbuch... -
Seite 44: Fehlerbehebung
1.4. Wenn sich die Ein-/Aus-Taste drücken lässt, aber die Betriebsanzeige des FAVORIT 500 nicht leuchtet, ist der PC defekt und muss repariert werden. 1.5. Wenn die Betriebsanzeige des FAVORIT 500 leuchtet und der PC sich auch durch längeres Drücken der Ein-/Aus-Taste (4 Sekunden) nicht ausschalten lässt, ist der PC defekt und muss repariert werden.
