10 MONTAGE DES VERBRENNUNGSLUFT-STELLELE-
MENTS FÜR GERÄTE MIT HANDBEDIENUNG
ACHTUNG: Die folgende Anleitung für den Umbau
des Verbrennungsluft-Stellelements findet nur
bei Geräten mit Handbedienung Anwendung! Bei
Geräten mit EOS/EOR ist die Schiebeplatte mit
einer Schraube gegen ein versehentliches Verstellen
gesichert.

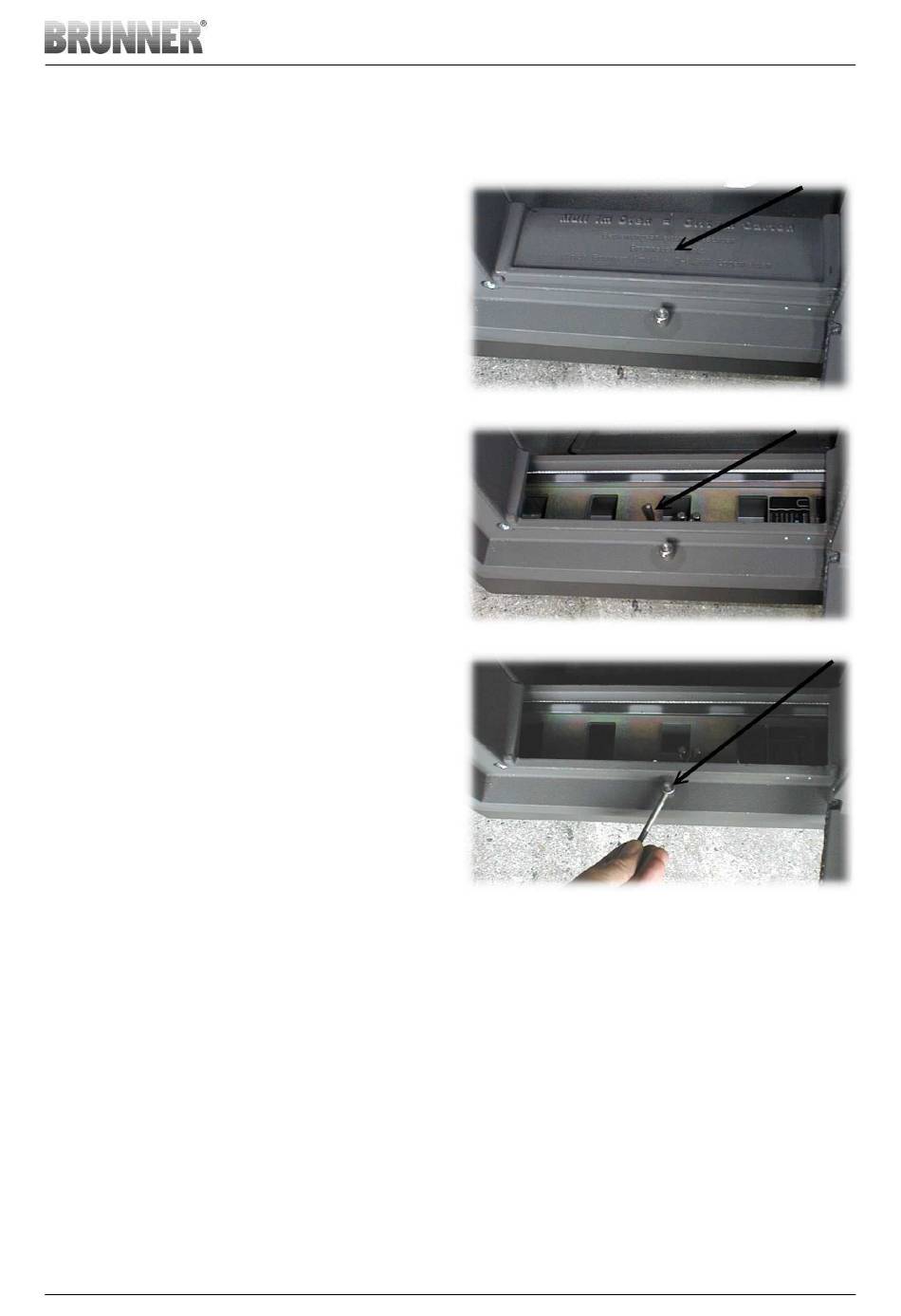

Das Verbrennungsluft-Stellelement ist während
des Transportes in die Schiebeplatte der
Verbrennungsluftzufuhr als Transportsicherung
eingebaut (siehe Hinweispfeil im mittleren Bild).
Um das Verbrennungsluft-Stellelement für den
Handbetrieb des Heizeinsatzes zu montieren,
heben Sie den Textwinkel (siehe Hinweispfeil im
oberen Bild) ab und schrauben den Stellhebel (siehe
Hinweispfeil im mittleren Bild) aus der Schiebeplatte.
Nun das Stellelement wie im unteren Bild gezeigt
einschrauben und den Textwinkel wieder aufsetzen.
Funktion prüfen!
11 NACHHEIZFLÄCHEN
Den HKD 4.1 können Sie wahlweise mit zwei metallischen Nachheizflächen (z.B. GNF10) oder einem
keramischen Zug aufbauen.
Beim Bau der keramischen Züge die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen
Vorschriften beachten.
Die metallischen Nachheizflächen untereinander und mit dem HKD 4.1 mit einer festen Rohrverbindung
verbinden. Die erforderlichen Abstände zu Boden und Wänden beachten (Siehe Abschnitt Brand- und
Wärmeschutz von angrenzenden Bauteilen.)
