MHG AWT 30 Montage-Betrieb-Wartung Seite 9

AWT 30 / AWT 61

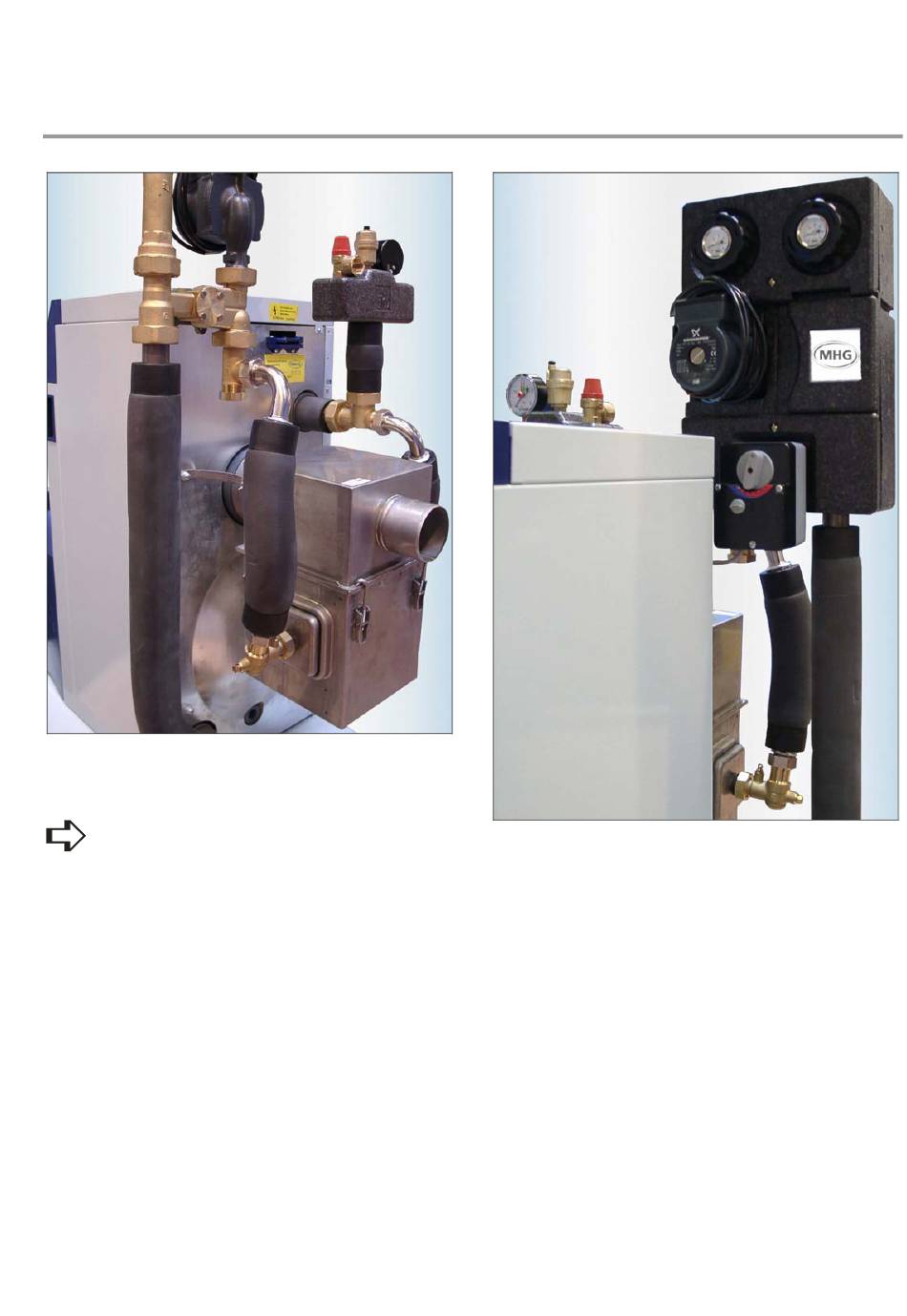

Abb. 14: Mit dem zweiten flexiblen Verbindungsrohr den Anschluss
Abgaswärmetauscher an die Pumpengruppe (Vorlauf) herstel-
len. Flachdichtung einsetzen. Das Ende mit dem Absperrhahn
wird direkt an den AWT montiert
Um Beschädigungen bei der Montage von Flachdich-
tungen zu vermeiden, werden die Verschraubungen
zuerst nur kurz festgezogen. Danach wird die Anlage befüllt
und bei anstehendem Betriebsdruck werden die Verschrau-
bungen aus denen noch Wasser leckt weiter angezogen bis
kein Wasser mehr austritt.
Abb. 15: Zum Abschluss Pumpengruppe ausrichten und Verschrau-
bungen fixieren
Nachdem sicher gestellt ist, dass keine Leckage mehr vorhanden
ist Verkleidung Pumpengruppe, Thermometer und den Mi-
schermotor montieren.
Mit dem Anbau der Pumpengruppe ist die wasserseitige Einbin-
dung des AWT hergestellt.
3. Montage
9
