AWT 30 / AWT 61

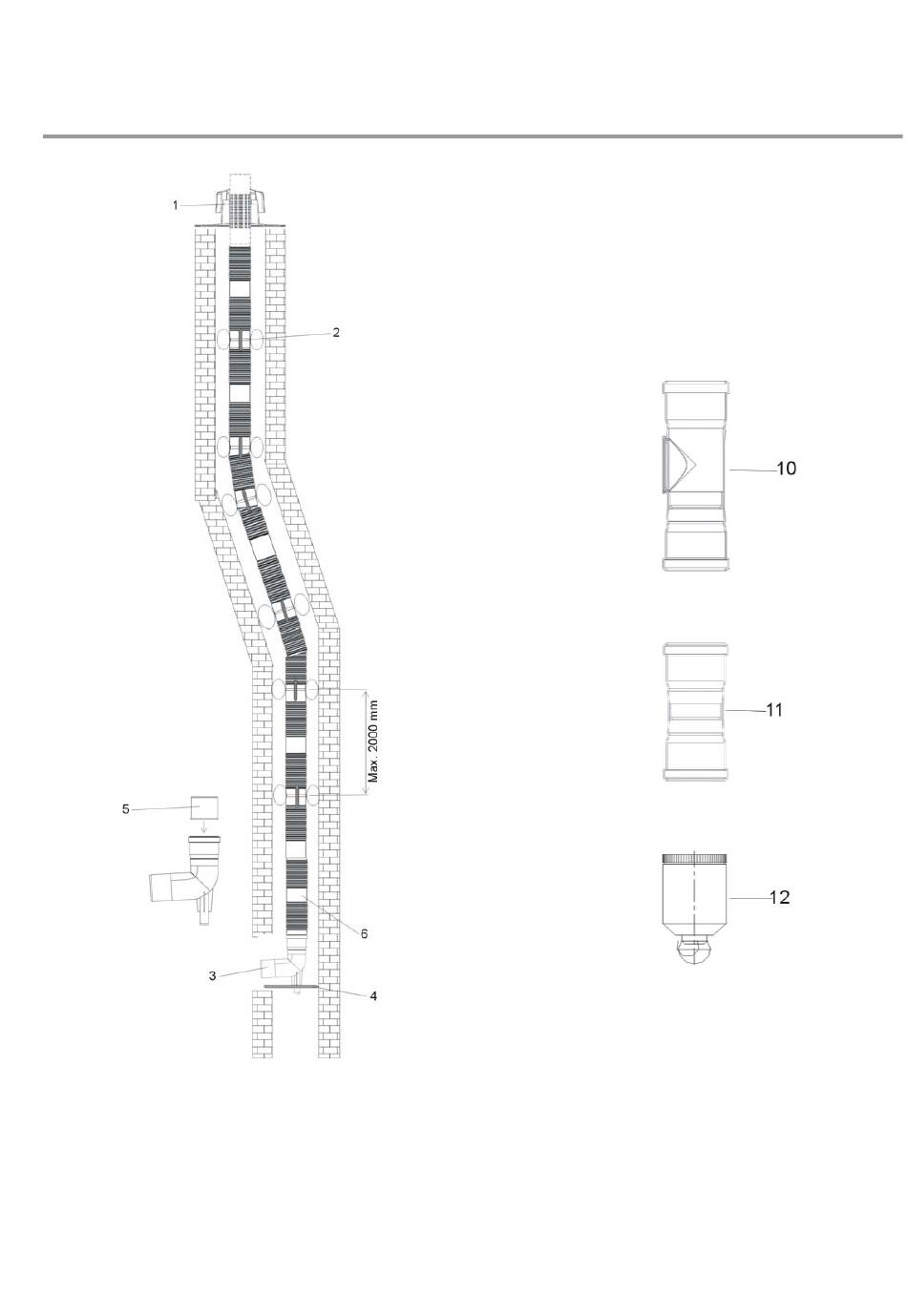

Abb. 27:
Als erstes wird das Unterteil (13) über das Leitungsende ge-
schoben und mit seiner Flanschfläche mittels beiliegendem Be-
festigungssatz auf der Schachtmündung festgeschraubt. Je
nach Oberfläche der Schornsteinmündung ist ein geeignetes
Abdichtmittel zu verwenden. Die Flexrohrklemme (14) wird auf-
gespreizt und über das Leitungsende bis zum Unterteil (13) ge-
schoben. Die Flexrohrklemme (14) fasst in eine Ringnut an der
Oberkante des Oberteiles und verhindert so das Abrutschen der
Abgasleitung in den Schacht. Zuletzt wird die Abdeckhaube ü-
bergestülpt und auf das Unterteil aufgedrückt. Nun die Abgas-
leitung mind. 4 cm oberhalb der Abdeckhaube abschneiden.
Abb. 28: Zubehörteile
3. Montage
15
