AWT 30 / AWT 61

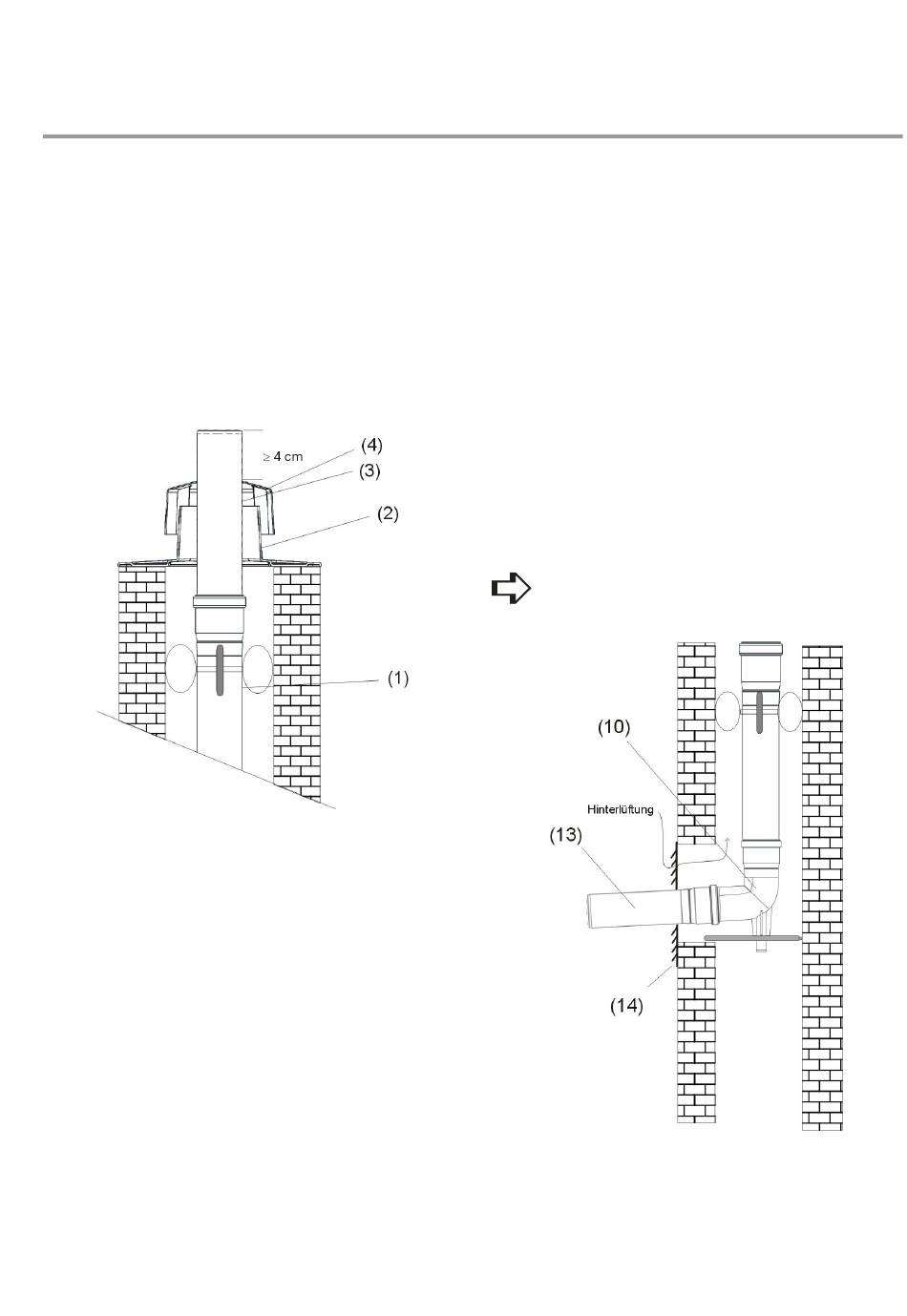

• Schachtabdeckung montieren
-
Oberstes Rohr im Schacht (1) endet 5 - 10 cm unterhalb der
Schachtoberkante.
-
Das Unterteil (2) der Schachtabdeckung montieren und gege-
benenfalls zu dem Kaminkopf abdichten.
-
Letztes Rohr ohne Muffe (3) auf passende Baulänge kürzen
(evtl. Reststück verwenden).
-
Zur Ringspaltbesichtigung kann der Wetterkragen (4) vom
Unterteil der Schachtabdeckung abgezogen werden.
Abb. 25:
• Verbindungsleitung montieren
-
Anschluss-Modul mit Revisionsöffnung und Kondensatablauf
am Kesselstutzen entsprechend der Markierung über den
Kesselstutzen schieben.
-
Evtl. zusätzlich erforderliche Revisionsöffnungen mit dem/der
Bezirksschornsteinfegermeister/in festlegen.
-
Die Verbindungsleitung wird mittels der Doppelmuffe am An-
schluss-Stutzen des AWT entsprechend der Markierung ver-
bunden.
-
Nach der Montage der Verbindungsleitung wird die Wand-
blende für die Hinterlüftung am Schacht befestigt (14).
-
Gegebenenfalls Abgasleitung mit geeigneten Halterungen
abstützen.
-
Beiliegendes Zulassungsschild nahe der Anschlussöffnung am
Kamin anbringen.
Waagrechte Leitungsabschnitte müssen zum Kessel
immer ein Gefälle von min. 3° erhalten, damit der
Kondensatabfluss gewährleistet ist. 3° ≅ mind. 5 cm/ 1 m
Abb. 26: Hinterlüftung
3. Montage
13
