3. Montage
3.4
Montage Kesselanbindung und Pumpengruppe
Der AWT wird heizungswasserseitig in den Vorlauf der Eco-
Star eingebunden.

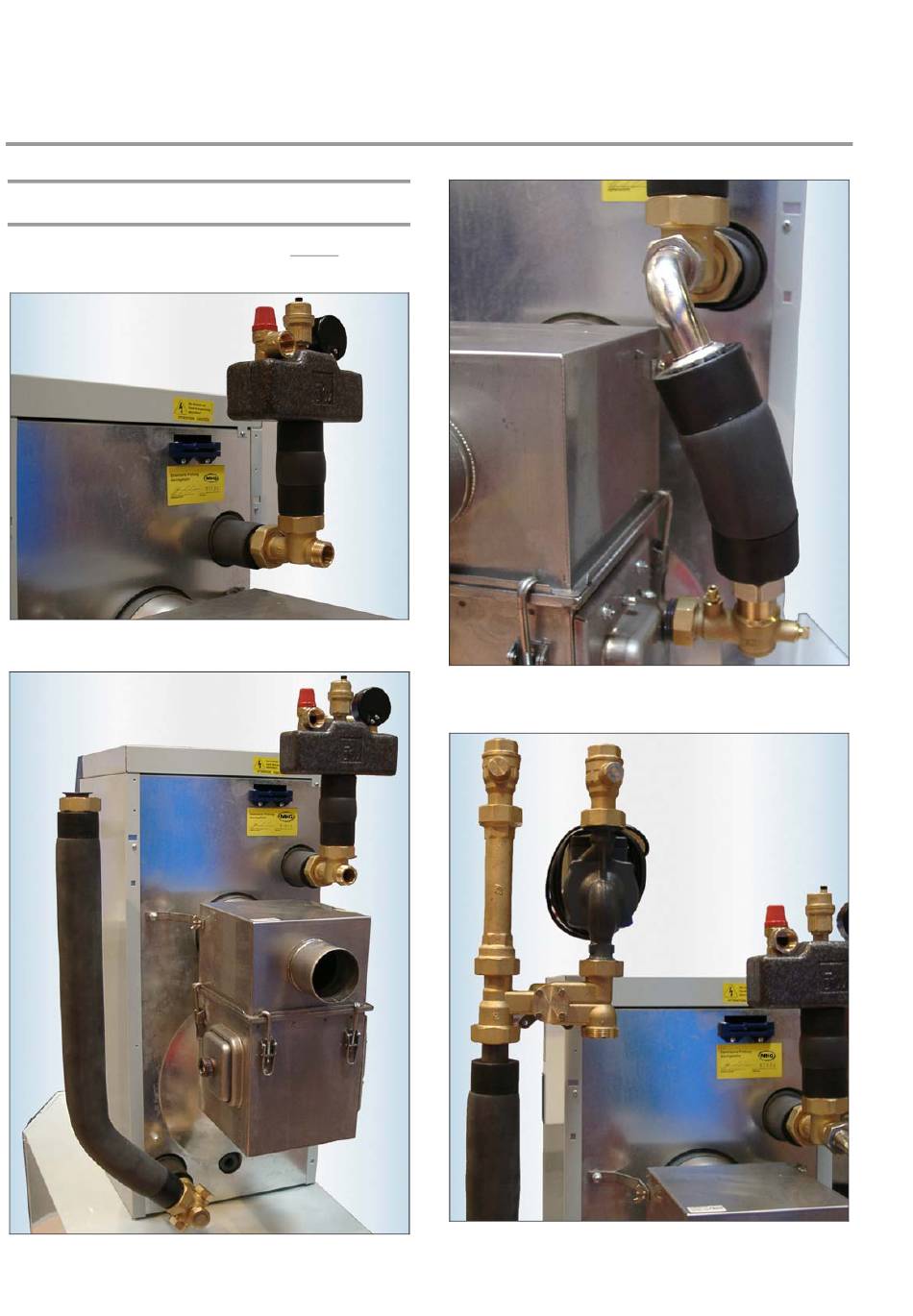

Abb. 10: Die Sicherheitsgruppe an das Vorlaufanschluss-Stück an-
schrauben und Flachdichtung einsetzen.
Abb. 11: Rücklaufrohr an das Rücklaufanschluss-Stück anschrauben
und Flachdichtung einsetzen.
8
Abb. 12: Mit dem Vorlaufrohr die Verbindung zwischen Kessel und
AWT herstellen. Flachdichtung einsetzen. Das Ende mit dem
Absperrhahn wird direkt an den AWT montiert.
Abb. 13: Pumpengruppe auf das Rücklaufrohr schrauben und ausrich-
ten. Flachdichtung einsetzen
AWT 30 / AWT 61
