3. Montage
• Erforderliche Hilfsmittel:
-
Säge, Feile oder Rohrschneider zum Ablängen und Anfasen
der Rohrstücke
-
Bohrmaschine zum Befestigen der Kaminschachtabdeckung
• Auflageschiene einbauen:
-
Um die Auflageschiene zu befestigen, ist genau gegenüber
der Anschlussöffnung eine Bohrung (Ø 10 - 12 mm) anzu-
bringen.
-
Auflageschiene evtl. kürzen, in die Bohrung einsetzen und
vorne fixieren (mit Schraube oder Mörtel).

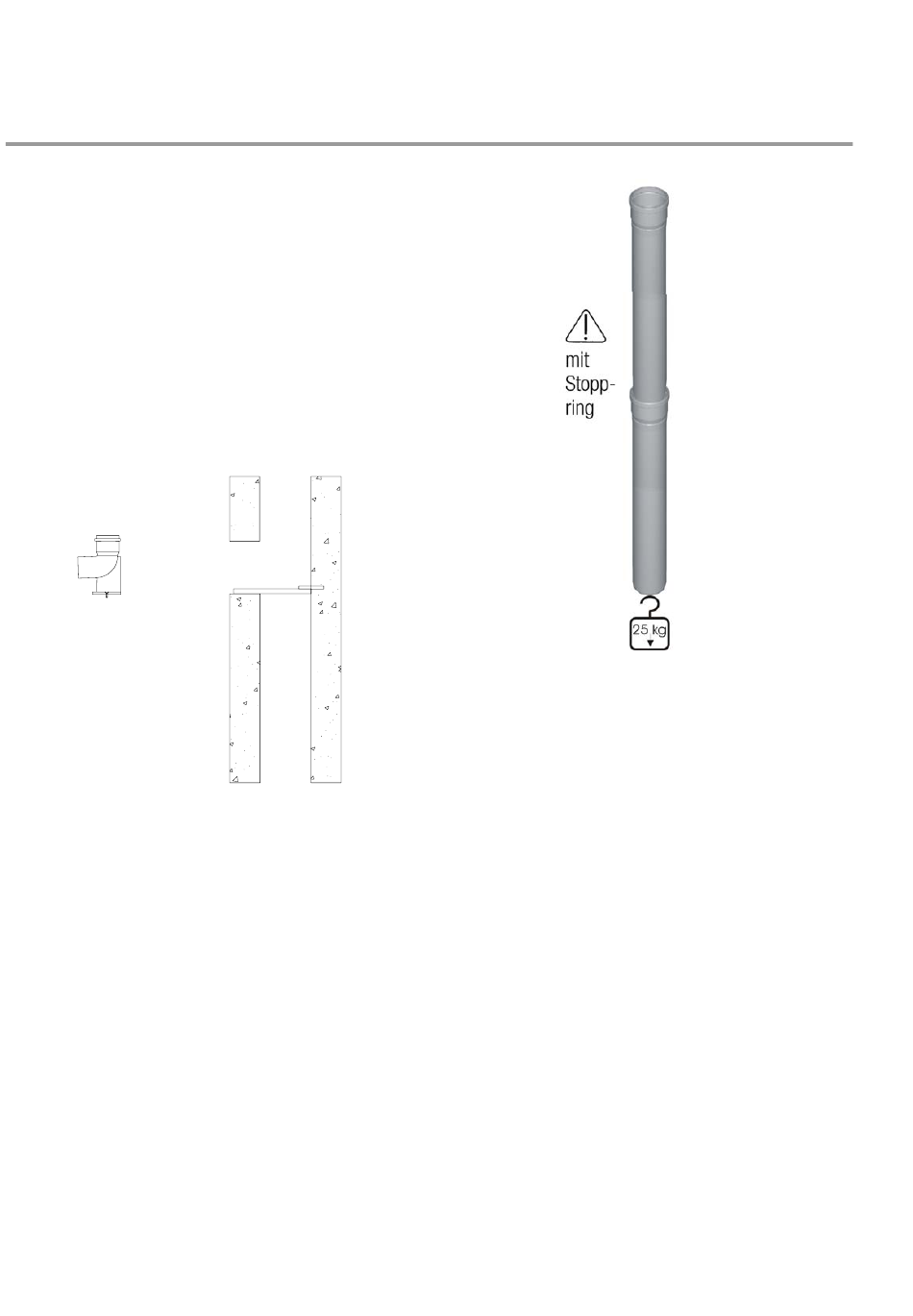

Abb. 23: 87° und Auflageschiene
-
Stützbogen durch die Schachtöffnung auf die Auflageschiene
aufsetzen.
• Kaminsystem einbauen:
-
Bei Erfordernis einer Revisionsöffnung ist:
- eine evtl. vorhandene Kamintür zu verwenden oder in gut
zugänglicher Höhe anzubringen
- das Maß L (s. Abb. 22) zwischen Stützbogen und Revisi-
onsstück zu ermitteln
- die Revisionsöffnung der Abgasleitung im unteren Bereich
der Reinigungstür anzuordnen, da die Abgasleitung im Be-
trieb eine Längendehnung erfährt
- die senkrechten Rohre in 2 m Baulänge sind mit der
„Stoppring-Technik" ausgerüstet (s. Abb. 24). Die Rohren-
den werden durch diese Verbindungstechnik für die Mon-
tage gegen herausrutschen gesichert.
12
Abb. 24:
-
Am ersten senkrechten Rohr, ca. 10 cm von unten, Montage-
schelle mit Ösenschrauben befestigen und Seil anbringen
-
Die Abstandhalter mit den Abstandringen werden unterhalb
der Muffe mit dem Spannband am Rohr befestigt. Die Ab-
standringe sollten gleichmäßig verteilt und je nach Schacht-
größe entsprechend vorgeformt werden.
-
Nach und nach die weiteren Rohre zusammenstecken und
mit Seil in den Schacht ablassen
-
Abstandhalter an jedem Formstück und vor und hinter einer
Reinigungsöffnung montieren.
-
Letztes Rohr im Schacht so kürzen, dass die Steckmuffe nach
dem Ablassen aller Rohre 5-10 cm unterhalb der Schacht-
oberkante endet.
-
Rohrsystem in Stützbogen einstecken (vorher Dichtung säu-
bern und Rohrende einfetten).
-
Seil entfernen
AWT 30 / AWT 61
