AWT 30 / AWT 61

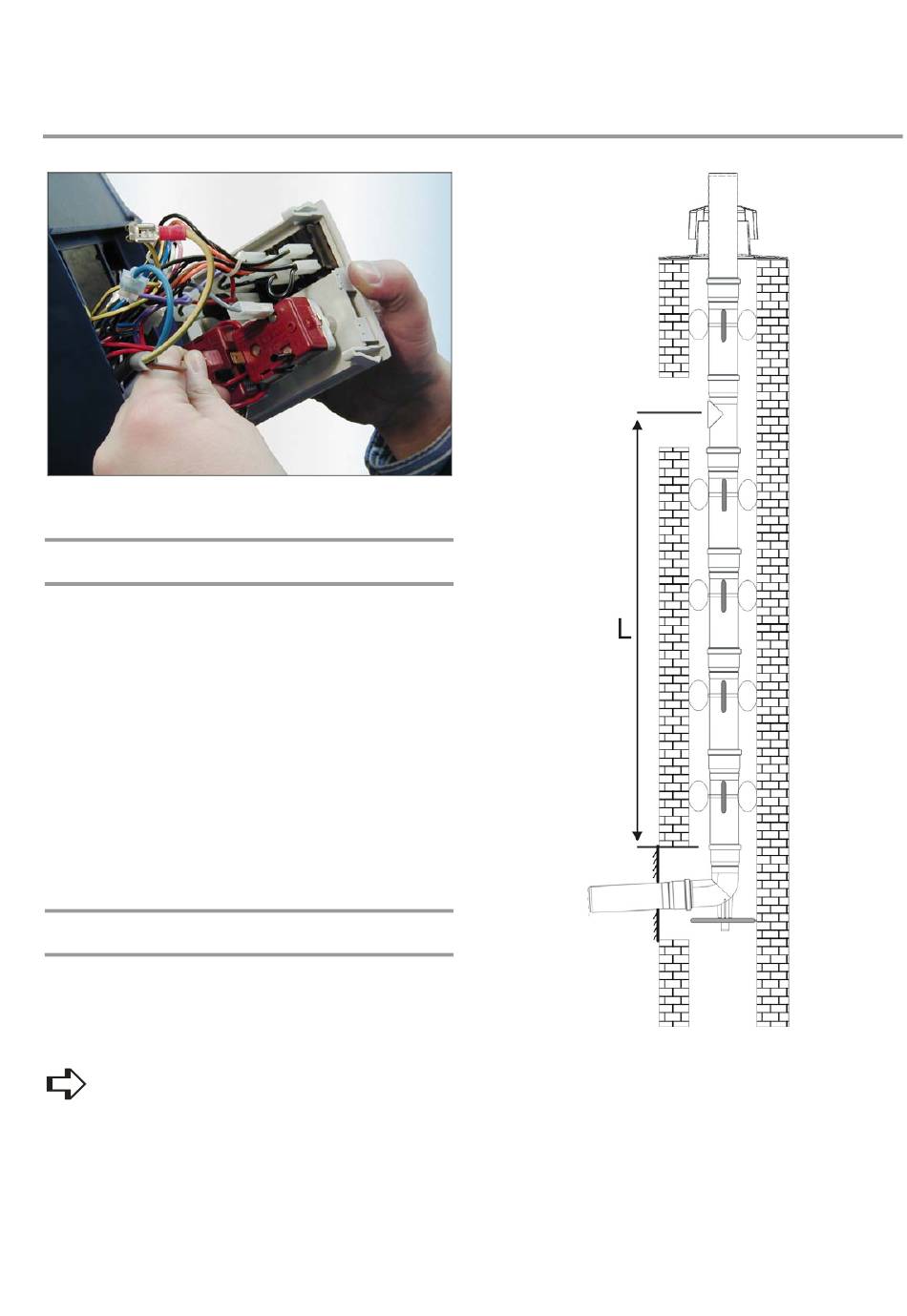

Abb. 21: Den braunen Kabelschuh auf den Kontakt am STB stecken,
von dem der lilafarbene abgezogen wurde
3.6
Montage Siphon
Der Übergang vom Abgaswärmetauscher AWT auf das Kunst-
stoff-Abgassystem wird mit einem Anschluss-Stück realisiert,
welches einfach über den Abgasstutzen des AWT gestülpt wird.
Das Anschluss-Stück hat zudem die Messöffnung zur Abgasana-
lyse, einen Abgastemperaturbegrenzer (ATB) und einen Anbau-
stutzen für einen Siphon zur Kondenswasser-Ableitung aus dem
Abgassystem.
Das Anschluss-Stück so auf den AWT aufschieben, dass die
Kappe für die Abgasmessöffnung nach oben und der zöllige Si-
phon-Anbaustutzen nach unten zeigt
Den Siphon einfach auf den Stutzen am Anschluss-Stück und
den Schlauch in die Neutralisations-Box stecken
Weitere Informationen zur Neutralisationsbox und zum Granu-
lat finden Sie in Kapitel 5 „Wartung".
3.7
Montage Abgasleitung starr
Fragen zur Abgasführung sollten grundsätzlich mit dem/der zu-
ständigen Bezirksschornsteinfegermeister/in abgestimmt wer-
den.
Abgaswege sind grundsätzlich so kurz wie möglich aufzubauen.
Waagrechte Leitungsabschnitte müssen zum Kessel
immer ein Gefälle von mind. 3° erhalten, damit der
Kondensatabfluss gewährleistet ist. 3° ≅ mind. 5 cm/ 1 m
Sitz der Dichtungen muss in allen Muffen kontrolliert werden.
Es dürfen ausschließlich die mitgelieferten Spezialdichtungen
verwendet werden.
Abb. 22:
Die Einsteck-Enden der Bauteile sind vor der Montage einzufet-
ten. (Grundsätzlich mitgeliefertes Gleitmittel verwenden)
Die Muffen der Abgasleitung müssen in Strömungsrichtung zei-
gen.
Es dürfen nur die gelieferten Originalteile verwendet werden.
Zulassungsbescheid dem/der Bezirksschornsteinfegermeister/in
zur Verfügung stellen.
3. Montage
11
