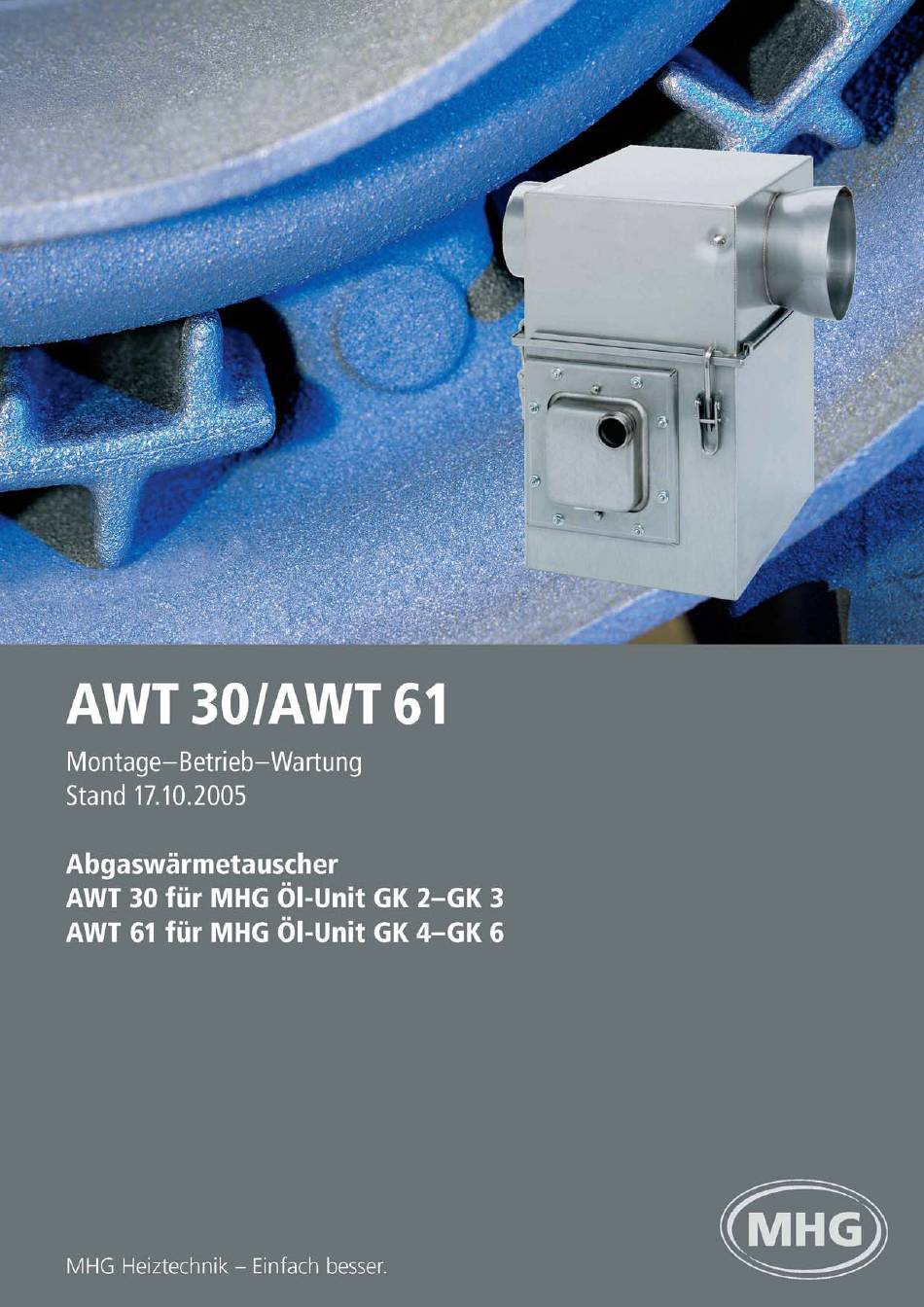

MHG AWT 30 Montage-Betrieb-Wartung
  1. Anleitungen
  2. Marken
  3. MHG Anleitungen
  4. Wärmetauscher
  5. AWT 30
  6. Montage-betrieb-wartung
MHG AWT 30 Montage-Betrieb-Wartung

MHG AWT 30 Montage-Betrieb-Wartung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MHG AWT 30

Inhaltszusammenfassung für MHG AWT 30

  • Seite 2: Inhaltsverzeichnis

    Druckverlustkennlinie ................................23 Abmessungen und Anschlussmaße AWT 30 ........................... 24 Abmessungen und Anschlussmaße AWT 61 ........................... 25 Technische Daten EcoStar mit einstufigem Raketenbrenner® RE HU und AWT 30 bzw. AWT 61 ..........26 Stromlaufplan Netzmodul............................... 27 Explosionszeichnung AWT 30 ..............................28 Berechungstabelle gemäß...

  • Seite 3: Normen Und Vorschriften

    Es weißt ebenfalls auf die Beachtung rechtlicher Bestimmungen hin. Bei diesem Zeichen finden Sie Tipps, die Ihnen die Arbeit erleichtern. 1. Normen und Vorschriften AWT 30 / AWT 61 Normen und Vorschriften • Der zusätzliche abgasseitige Widerstand durch den AWT Normen und Vorschriften muss berücksichtigt werden.

  • Seite 4: Allgemeines

    Kesselwirkungs- und Jahresnutzungsgraden: Energieeffizienz • Heizkessel, MHG EcoStar GK 2 - GK 3 bzw. GK 4 - GK 6 mit Kesselgliedern aus Grauguss für problemlosen Niedertempe- raturbetrieb • Geeignet für Ölfeuerung - Heizöl EL nach DIN 51603 MHG Raketenbrenner®...

  • Seite 5: Montage

    3. Montage AWT 30 / AWT 61 Montage Einbauschema starre Abgasleitung Zulassung Z-7.2-3265 (raumluftabhängig) sowie Z-7.2-3037 und -3266 (raumluftunabhängig) Legende zu Abb. 4: Pos. AWT 30 AWT 61 Kaminkopfabdeckung; Kaminkopfabdeckung; DN 80 DN 100 Kamin / Schornstein Kamin / Schornstein Rohr;...

  • Seite 6: Einbauschema Flexible Abgasleitung

    3. Montage AWT 30 / AWT 61 Einbauschema flexible Abgasleitung Zulassung Z-7.2-3265 (raumluftabhängig) sowie Z-7.2-3037 und -3266 (raumluftunabhängig) Legende zu Abb. 5: Pos. AWT 30 AWT 61 Kaminkopfabdeckung; Kaminkopfabdeckung; DN 80 DN 100 Kamin / Schornstein Kamin / Schornstein Rohr; flexibel; lfd. m;...

  • Seite 7: Montage Awt Am Kessel

    Kesselsockel oder Tiefspeicher festschrau- ben. Anschließend heizungs- und abgasseitigen Anschluss vornehmen. Die Montage des AWT an die MHG Unit EcoStar wird am Bei- spiel AWT 30 dargestellt. Abb. 8: Die Gewindebolzen in der Kesselrückwand gegen die mitge- lieferten austauschen.

  • Seite 8: Montage Kesselanbindung Und Pumpengruppe

    3. Montage AWT 30 / AWT 61 Montage Kesselanbindung und Pumpengruppe Der AWT wird heizungswasserseitig in den Vorlauf der Eco- Star eingebunden. Abb. 10: Die Sicherheitsgruppe an das Vorlaufanschluss-Stück an- schrauben und Flachdichtung einsetzen. Abb. 12: Mit dem Vorlaufrohr die Verbindung zwischen Kessel und AWT herstellen.
  • Seite 9 3. Montage AWT 30 / AWT 61 Abb. 14: Mit dem zweiten flexiblen Verbindungsrohr den Anschluss Abgaswärmetauscher an die Pumpengruppe (Vorlauf) herstel- len. Flachdichtung einsetzen. Das Ende mit dem Absperrhahn wird direkt an den AWT montiert Um Beschädigungen bei der Montage von Flachdich- Abb.

  • Seite 10: Elektrischer Anschluss Abgas-Stb

    3. Montage AWT 30 / AWT 61 Elektrischer Anschluss Abgas-STB Bei allen Arbeiten an spannungsführenden Teilen ist die gesamte Kesselanlage zu Ihrer eigenen Sicherheit vorher spannungsfrei zu schalten und die Spannungsfreiheit zu prüfen. Der Abgastemperaturbegrenzer (ATB) dient zur Überwachung der Abgastemperatur und hat die Aufgabe, im Falle von Tem- peraturen über 90°C, die Kunststoffabgasleitung vor der ther-...

  • Seite 11: Montage Siphon

    3. Montage AWT 30 / AWT 61 Abb. 21: Den braunen Kabelschuh auf den Kontakt am STB stecken, von dem der lilafarbene abgezogen wurde Montage Siphon Der Übergang vom Abgaswärmetauscher AWT auf das Kunst- stoff-Abgassystem wird mit einem Anschluss-Stück realisiert, welches einfach über den Abgasstutzen des AWT gestülpt wird.

  • Seite 12: Erforderliche Hilfsmittel

    3. Montage AWT 30 / AWT 61 • Erforderliche Hilfsmittel: Säge, Feile oder Rohrschneider zum Ablängen und Anfasen der Rohrstücke Bohrmaschine zum Befestigen der Kaminschachtabdeckung • Auflageschiene einbauen: Um die Auflageschiene zu befestigen, ist genau gegenüber der Anschlussöffnung eine Bohrung (Ø 10 - 12 mm) anzu- bringen.

  • Seite 13: Schachtabdeckung Montieren

    3. Montage AWT 30 / AWT 61 • Schachtabdeckung montieren • Verbindungsleitung montieren Oberstes Rohr im Schacht (1) endet 5 - 10 cm unterhalb der Anschluss-Modul mit Revisionsöffnung und Kondensatablauf Schachtoberkante. am Kesselstutzen entsprechend der Markierung über den Kesselstutzen schieben.

  • Seite 14: Montage Abgasleitung Flexibel

    3. Montage AWT 30 / AWT 61 Zubehörteile: Montage Abgasleitung flexibel (10) Revisionsstück Das Revisionsstück ist je nach Anforderung unter Abstimmung • Flexible Abgasleitung aus PP 80 mm mit dem/der zuständigen Bezirksschornsteinfegermeister/in ein- zubauen. Es dient der Überprüfbarkeit und Reinigung der flexib- Grundsätzlich wichtige Anforderungen:...
  • Seite 15 3. Montage AWT 30 / AWT 61 Als erstes wird das Unterteil (13) über das Leitungsende ge- schoben und mit seiner Flanschfläche mittels beiliegendem Be- festigungssatz auf der Schachtmündung festgeschraubt. Je nach Oberfläche der Schornsteinmündung ist ein geeignetes Abdichtmittel zu verwenden. Die Flexrohrklemme (14) wird auf- gespreizt und über das Leitungsende bis zum Unterteil (13) ge-...

  • Seite 16: Überprüfung Der Abgasleitung

    3. Montage AWT 30 / AWT 61 Überprüfung der Abgasleitung Der Bezirksschornsteinfeger prüft die Dichtheit der Abgasleitung mittels Druckprüfung. Abb. 29: Detail-Zeichnung...

  • Seite 17: Inbetriebnahme

    4. Inbetriebnahme AWT 30 / AWT 61 Inbetriebnahme Einstellung der Kesselminimaltemperatur Inbetriebnahme Betrieb nur mit MHG Heiztechnik Regelungen Nach Beendigung aller Montagearbeiten und der Wiederbefül- RVA 53.140/380, RVA 63.242/109, RVA 63.280/380 lung der Anlage, muss diese einschl. der sicherheitstechnischen Beim Einsatz von Regelungen anderer Hersteller erlischt die Ausrüstung auf einwandfreie Funktion geprüft werden.
  • Seite 18 4. Inbetriebnahme AWT 30 / AWT 61 53.242 / 63.242 Serie :B Ebene Zeile Funktion Geforderter Einstellwert Kesseltemperatur-Minimalbegrenzung Vorlauftemperatur-Sollwert-Maximalbegrenzung Heizkreis 1 Vorlauftemperatur-Sollwert-Maximalbegrenzung Heizkreis 2 Kesseltemperatur-Minimalbegrenzung Kesseltemperatur-Maximalbegrenzung Kesselbetriebsart Kesselanfahrentlastung Regler : 53.280 Serie: B Ebene Zeile Funktion Geforderter Einstellwert Kesseltemperatur-Minimalbegrenzung Vorlauftemperatur-Sollwert-Maximalbegrenzung Heizkreis 1...
  • Seite 19 4. Inbetriebnahme AWT 30 / AWT 61 Regler : 63.280/380 Ebene Zeile Funktion Geforderter Einstellwert Kesseltemperatur-Minimalbegrenzung Raum-Schaltdifferenz (SDR) --,- Vorlauftemperatur-Sollwert-Maximalbegrenzung Kesseltemperatur-Minimalbegrenzung Kesseltemperatur-Maximalbegrenzung Kesselbetriebsart Kesselanfahrentlastung Vorausschau-Zeit Kesseltemperatur für Kesselanfahrentlastung Variabler Kesseltemperatureinschaltpunkt Nachfolgend ist beschrieben, wie Sie in die verschiedenen Ebenen (Endkunde, Heizungsbauer, OEM) zur Programmie- rung der Parameterzeilen gelangen.

  • Seite 20: Siphon Und Neutralisationsbox

    4. Inbetriebnahme AWT 30 / AWT 61 Siphon und Neutralisationsbox Bevor die Anlage in Betrieb genommen wird, ist zu beachten, dass der Siphon mit Wasser gefüllt ist, da- mit kein Abgas entweicht. Bei Ölanlagen ist die erste Kammer, die Kammer in die das Kondensatwasser aus dem Siphon reinläuft, mit Granulat zu fül-...

  • Seite 21: Wartung

    5. Wartung AWT 30 / AWT 61 Wartung Befindet sich auf dem Kondensat ein Ölfilm, ist dieser mit ei- Wartung nem geeigneten Ölbindemittel zu binden und dieses entspre- chend den Angaben des Bindemittelherstellers zu entsorgen. Der AWT muss jährlich gewartet werden! Durch die Heizungs- Reinigung Wellschlauch.

  • Seite 22: Fehlersuche

    6. Fehlersuche AWT 30 / AWT 61 Fehlersuche Abgassicherheitstemperaturbegrenzer (ATB) Bei einer Störung beachten Sie bitte, dass der ATB in Reihe mit dem STB des Kessels geschaltet ist. Bitte beide überprüfen. Zur Entriegelung und Erkennung einer Störabschaltung durch den ATB ist ein Taster und eine Glimmlampe in das Gehäuse...

  • Seite 23: Technische Dokumentation

    7. Technische Dokumentation AWT 30 / AWT 61 Technische Dokumentation Druckverlustkennlinie Restförderhöhe AWT 30 Grundfos UPS 25-40 Stufe 3 UPS 25-40 Stufe 3 AWT 30 Restförderhöhe Q[m³\h] Abb. 32:...

  • Seite 24: Abmessungen Und Anschlussmaße Awt 30

    7. Technische Dokumentation AWT 30 / AWT 61 Abmessungen und Anschlussmaße AWT 30 Abb. 33:...

  • Seite 25: Abmessungen Und Anschlussmaße Awt 61

    7. Technische Dokumentation AWT 30 / AWT 61 Abmessungen und Anschlussmaße AWT 61 Abb. 34:...

  • Seite 26: Technische Daten Ecostar Mit Einstufigem Raketenbrenner® Re Hu Und Awt 30 Bzw. Awt 61

    Heizgasseitige Dichtheit mbar 3,31 3,21 Da die Feuerraumabmessungen nicht der DIN EN 303 entsprechen, dürfen diese Kessel nur mit MHG-Raketenbrennern® betrie- ben werden! *** Die genannten Abgastemperaturen beziehen sich auf 75°C Kesseltemperatur, gemessen am Ende des AWT 30 bzw. AWT 61...

  • Seite 27: Stromlaufplan Netzmodul

    7. Technische Dokumentation AWT 30 / AWT 61 Stromlaufplan Netzmodul Abb. 35:...

  • Seite 28: Explosionszeichnung Awt 30

    7. Technische Dokumentation AWT 30 / AWT 61 Explosionszeichnung AWT 30 Abb. 36:...
  • Seite 29 Haltewinkel; AWT 61 94.11660-4002 Isolierung für AWT 30; Satz 94.62787-4130 Isolierung für AWT 61; Satz 94.62787-4150 Dichtung Gehäuse, 226 x 208,5; AWT 30 94.62787-4102 Dichtung Gehäuse, 226 x 308,5; AWT 61 94.62787-4103 O-Ring 110 x 9; AWT 30/61 95.99287-0089 Dichtung Wärmetauscher 150x160; AWT 30/61 94.62787-4101...

  • Seite 30: Berechungstabelle Gemäß Din 4705 Teil 1 (35 Pa Förderdruck) Für Awt 30

    Verbindungsleitung und Steigleitung aus PP Typ B - 120° C, Innenwandrauhigkeit 1 / 3 mm Max. Bauhöhen der Abgasleitung für die Öl – Abgaswärmetauscher AWT 30 in Kombination mit der Unit GK 2 und GK 3 der MHG Heiztechnik GmbH, Rossweg 6, 20457 Hamburg.

  • Seite 31: Berechungstabelle Gemäß Din En 4705 Teil 1 (60 Pa Förderdruck) Für Awt 61

    Max. Bauhöhen der Abgasleitung für die Öl – Abgaswärmetauscher AWT in Kombination mit der Unit GK 4 bis GK 6 der MHG Heiztechnik GmbH, Rossweg 6, 20457 Hamburg. Grundwert der Berechnung ist die Auslegung nach Angaben des Herstellers. Die Verbindungsleitung ist wie folgt pau- schal aufgebaut: Wirksame Höhe des Verbindungsstückes 0,1 m...

  • Seite 32: Gewährleistung

    8. Gewährleistung AWT 30 / AWT 61 Gewährleistung Gewährleistung Die EcoStar Unit von MHG erbringt ihre einwandfreie Funktion bei fachgerechter Installation und Inbetriebnahme sowie aus- schließlicher Verwendung der vorgesehenen MHG-Brenner. Die Gewährleistung gilt für zwei Jahre ab Inbetriebnahme, längstens jedoch 27 Monate ab Versanddatum.

  • Seite 33: Hersteller - Bescheinigung

    CE-Zeichen CE-0032 BMKD 1240 EG-Baumuster-Konformitätserklärung Hamburg, 14.10.2005 Die Firma MHG Heiztechnik GmbH bescheinigt hiermit, dass die hergestellten Heizkessel der Baureihe GK 2 und GK 3 in Ver- bindung mit dem Abgaswärmetauscher AWT den nachfolgenden EU-Richtlinien und Normen entsprechen: EU-Richtlinie Norm EG-Überwacher...

  • Seite 34: Ihre Notizen

    Ihre Notizen AWT 30 / AWT 61...
  • Seite 35 Ihre Notizen AWT 30 / AWT 61...
