MHG AWT 30 Montage-Betrieb-Wartung Seite 19

AWT 30 / AWT 61
Regler : 63.280/380
Ebene Zeile
HF 81
HF 102
HF 107
OEM 1
OEM 2
OEM 9
OEM 10
OEM 11
OEM 19

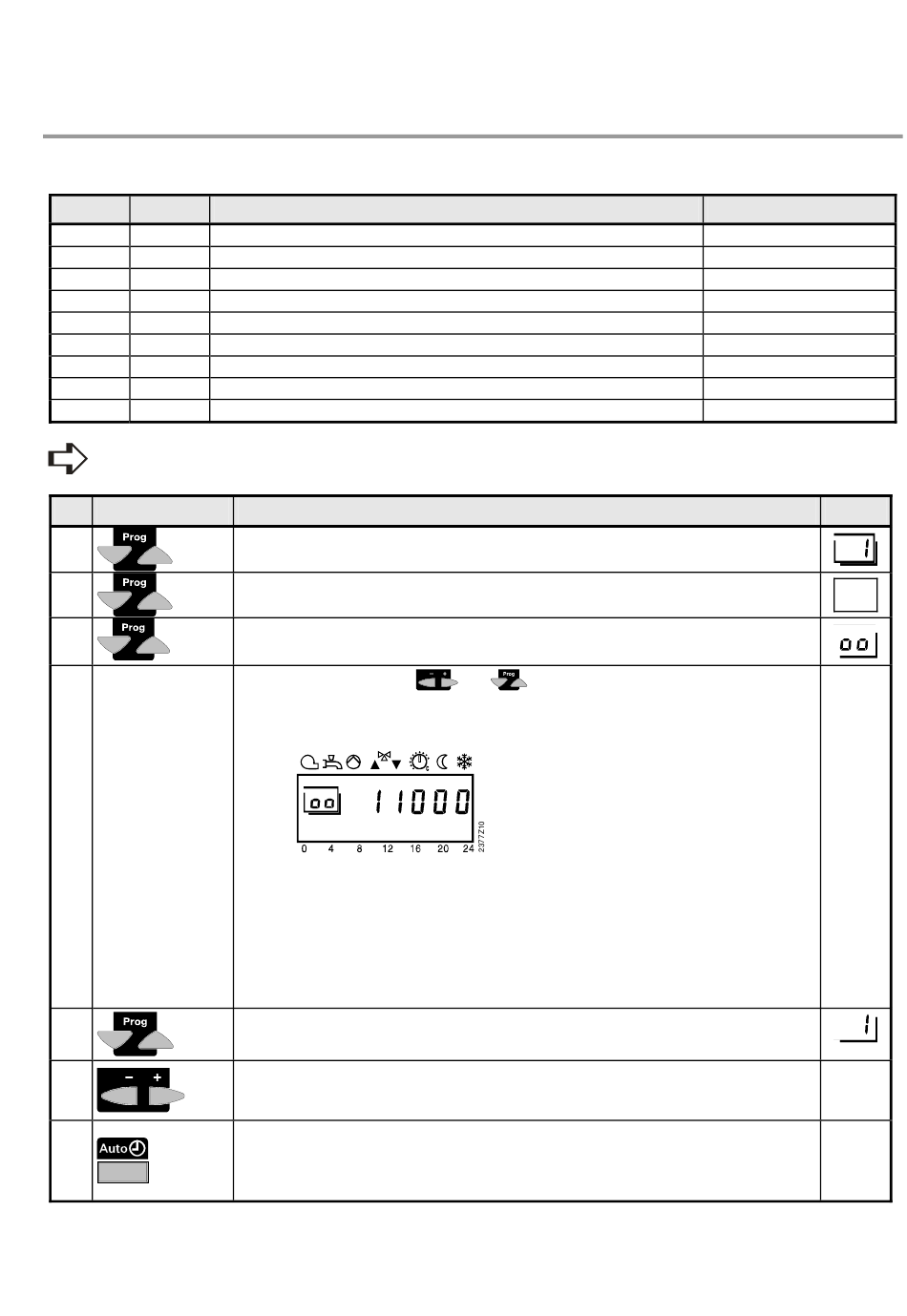

Nachfolgend ist beschrieben, wie Sie in die verschiedenen Ebenen (Endkunde, Heizungsbauer, OEM) zur Programmie-
rung der Parameterzeilen gelangen.
Taste
1
2
3
9 Sek.
4 CODE
5
6
7
Kesseltemperatur-Minimalbegrenzung
Raum-Schaltdifferenz (SDR)
Vorlauftemperatur-Sollwert-Maximalbegrenzung
Kesseltemperatur-Minimalbegrenzung
Kesseltemperatur-Maximalbegrenzung
Kesselbetriebsart
Kesselanfahrentlastung
Vorausschau-Zeit Kesseltemperatur für Kesselanfahrentlastung
Variabler Kesseltemperatureinschaltpunkt
Drücken Sie eine der Zeilenwahltasten "HOCH/TIEF".
Dadurch gelangen Sie direkt in den Programmierbetrieb "Endbenutzer".
Drücken Sie beide Zeilenwahltasten während mindestens 3 Sek.
Dadurch gelangen Sie direkt in den Programmierbetrieb „Heizungsfachmann".
Drücken Sie beide Zeilenwahltasten während mindestens 9 Sekunden.
Es erscheint eine Spezial-Anzeige zur Code-Eingabe.
Drücken Sie mit den Tasten
bei Reglern mit grauer Gehäusefarbe: ∨, ∨, +, -, +
bei Reglern mit schwarzer Gehäusefarbe: ∨, ∧, +, -, +
Beispiel:
Unabhängig, ob richtig oder falsch, wird jeder Tastendruck als eine Ziffer des CODES
übernommen. Als Quittierung wechselt die entsprechende Ziffer auf 1.
Bei korrekt eingegebener Tastenkombination, gelangen Sie in den Programmierbetrieb
"OEM".
Falscher Code:
Wurde der Code falsch eingegeben, wechselt die Anzeige in die "Parametrierung Hei-
zungsfachmann".
Wählen Sie mit den Zeilenwahltasten die Zeile entsprechende Zeile aus.
Stellen Sie den gewünschten Wert mit der Plus- oder Minustaste ein.
Die Einstellung wird gespeichert, sobald Sie den Programmierbetrieb verlassen oder in
eine andere Zeile wechseln.
Durch Drücken einer der Betriebsart-Tasten verlassen Sie den Programmierbetrieb "OEM".
Hinweis:
Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die
zuletzt gewählte Betriebsart zurück.
Funktion
Bemerkung
und die folgenden Zugriffs-Codes:
4. Inbetriebnahme
Geforderter Einstellwert
49
--,-
75
49
75
120
1
1
1
Zeile
• • •
Dauer-
anzeige
