Einbauschema Flexible Abgasleitung - MHG AWT 30 Montage-Betrieb-Wartung

3. Montage
3.2

Einbauschema flexible Abgasleitung

Zulassung Z-7.2-3265 (raumluftabhängig) sowie
Z-7.2-3037 und -3266 (raumluftunabhängig)
Legende zu Abb. 5:
Pos. AWT 30
1 Kaminkopfabdeckung;
DN 80
2 Kamin / Schornstein
3 Rohr; flexibel; lfd. m;
DN 80
4 Abgaswärmetauscher
AWT 30/60
5 MHG EcoStar GK 2 - 3
6 Siphon mit Schlauch
7 Neutralisationsbox
8 Abgastemperaturbegrenzer
(ATB)
10 Anschluss-Stück; DN 80
10 Abgas-Messöffnung
11 Mauerblende
12 T-Stück (Revision); flexibel;
DN 80
13 Revisionsöffnung
14 Öffnung f. Heizungsraum-
belüftung
Stützbogen mit Auflage-
15
schiene; DN 80
In der waagerechten Abgasleitung dürfen nur starre
Abgassysteme eingesetzt werden.
Abbildung stimmt mit der tatsächlichen Ausführung nicht
überein
6
AWT 61
Kaminkopfabdeckung;
DN 100
Kamin / Schornstein
Rohr; flexibel; lfd. m;
DN 100
Abgaswärmetauscher
AWT 61/100
MHG EcoStar GK 4 - 6
Siphon mit Schlauch
Neutralisationsbox
Abgastemperaturbegrenzer
(ATB)
Anschluss-Stück; DN 100
Abgas-Messöffnung
Mauerblende
T-Stück (Revision); flexibel;
DN 100
Revisionsöffnung
Öffnung f. Heizungsraum-
belüftung
Stützbogen mit Auflage-
schiene; DN 100

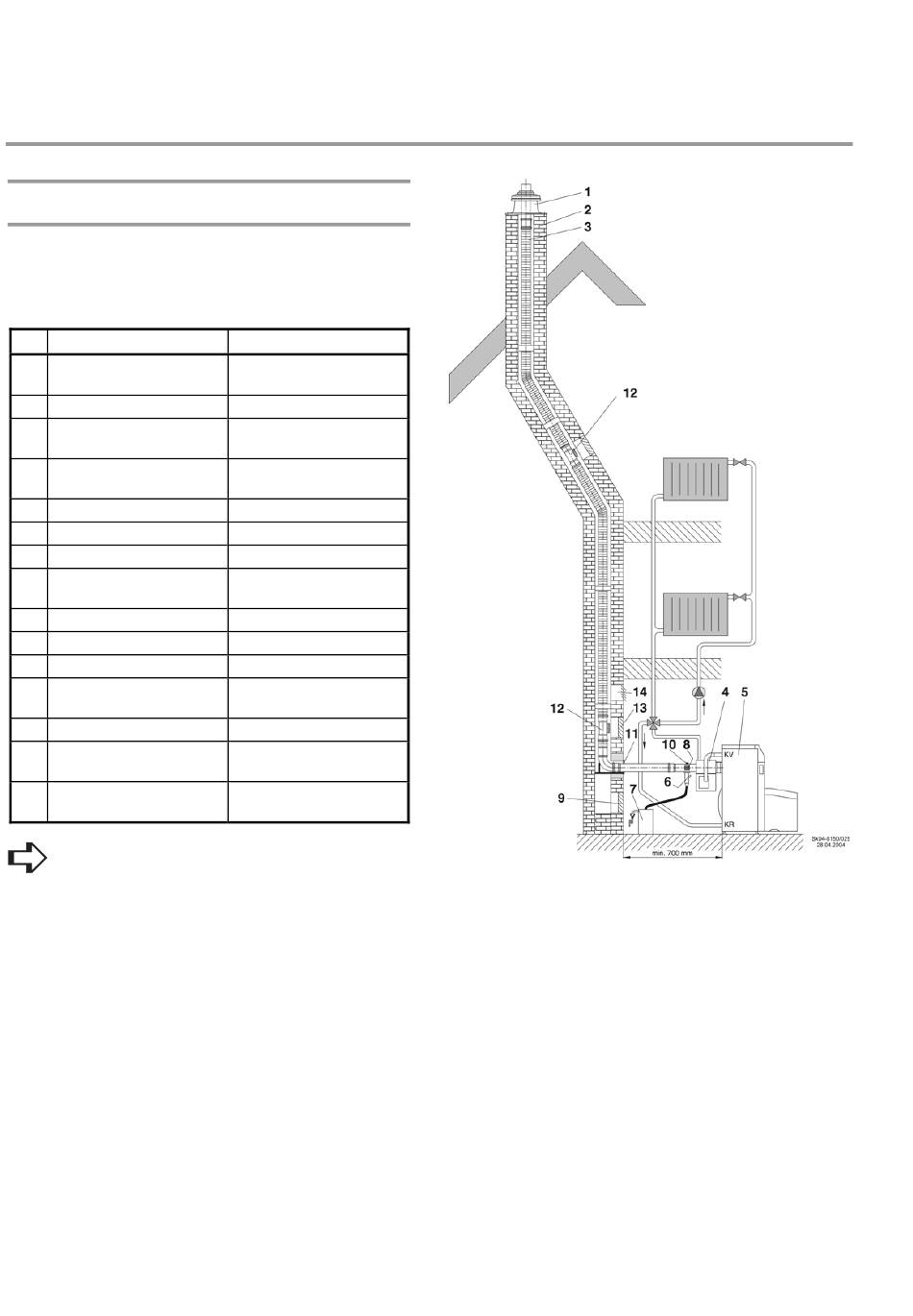

Abb. 5: Schemata flexible Abgasführung
(Die Abbildung des AWT stimmt mit der tatsächlichen Aus-
führung nicht überein)
AWT 30 / AWT 61
