AWT 30 / AWT 61
3.3
Montage AWT am Kessel
Den Kessel zuerst mit aufgesetzter Unithaube ausrich-
ten und auf Kesselsockel oder Tiefspeicher festschrau-
ben. Anschließend heizungs- und abgasseitigen Anschluss
vornehmen.

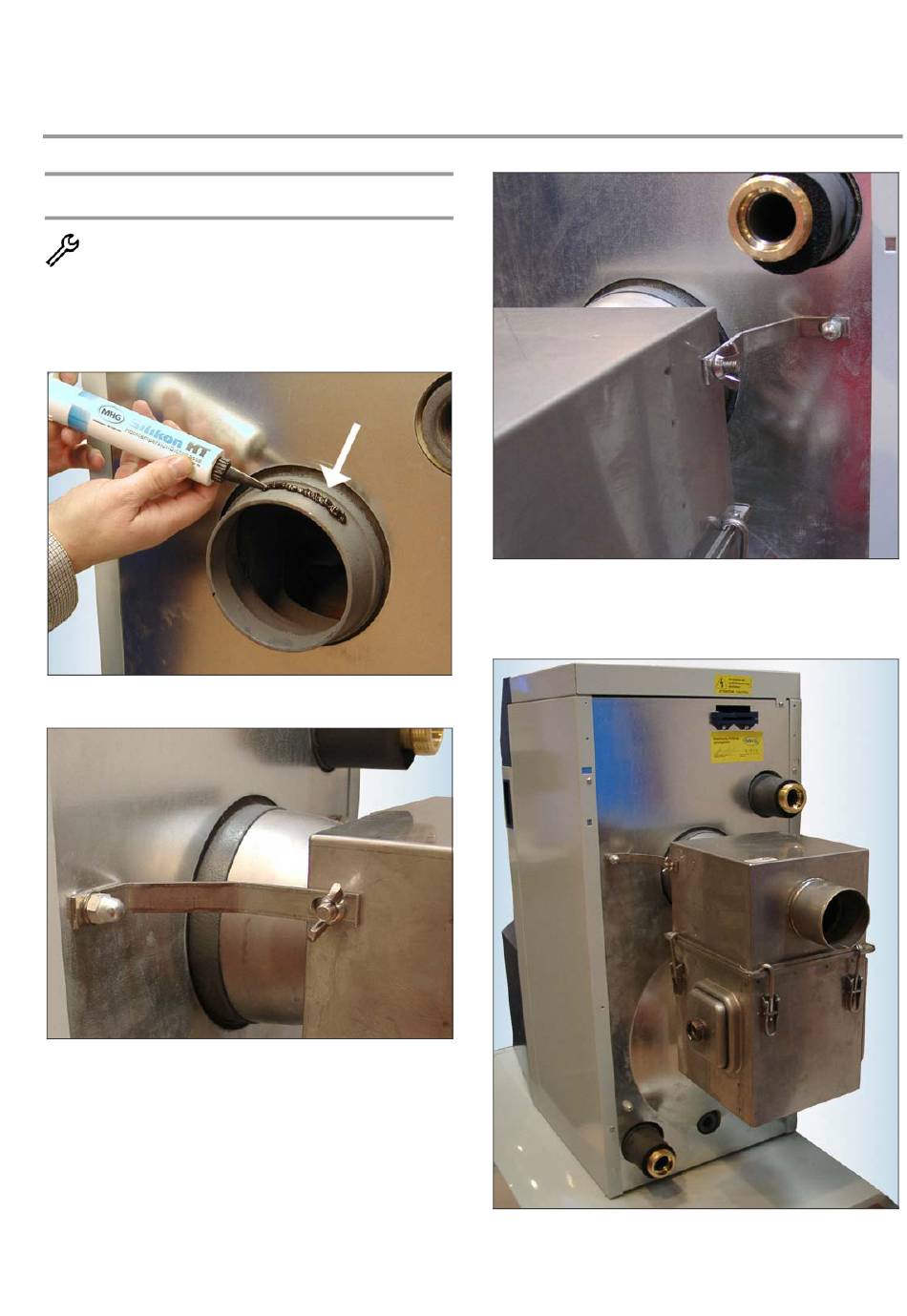

Die Montage des AWT an die MHG Unit EcoStar wird am Bei-
spiel AWT 30 dargestellt.
Abb. 6:
Das hochtemperaturbeständige Silikon in einem ca. 5 - 8 mm
breiten Streifen auf den Abgassammler auftragen.
Abb. 7:
Abb. 8:
Die Gewindebolzen in der Kesselrückwand gegen die mitge-
lieferten austauschen. (Bei GK 4 - GK 6 ist der richtige Bolzen
bereits ab Werk eingebaut.) Den AWT bis zur Kesselrückwand
auf den Abgassammler schieben und mit dem Befestigungs-
bügel an der Kesselrückwand anschrauben
Abb. 9:
Vor- und Rücklauf Anschluss-Stück einschrauben. Die An-
schluss-Stücke müssen mit Hanf oder einem anderen geeig-
neten Mittel eingedichtet werden.
3. Montage
7
