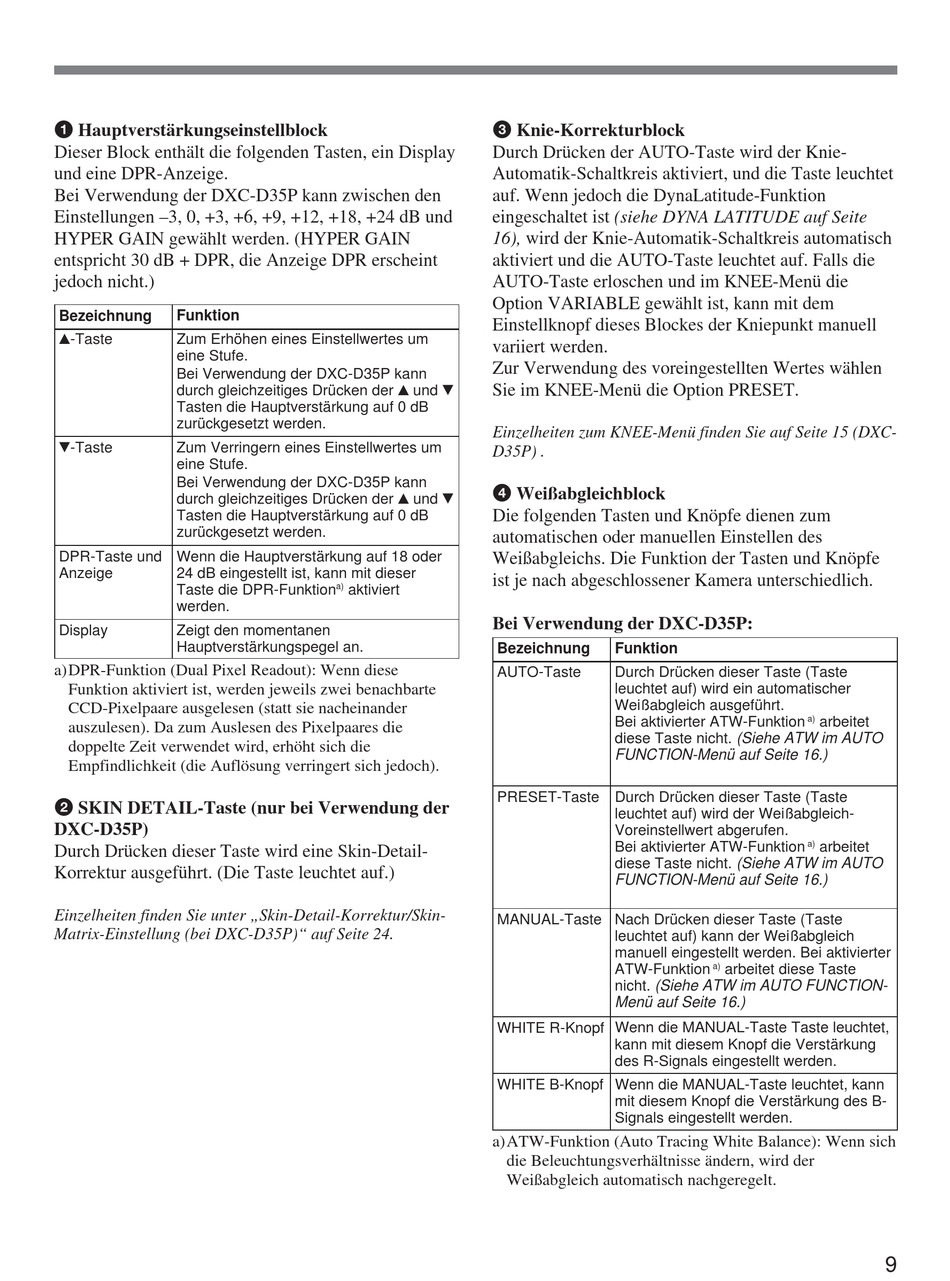

1 Hauptverstärkungseinstellblock
Dieser Block enthält die folgenden Tasten, ein Display
und eine DPR-Anzeige.
Bei Verwendung der DXC-D35P kann zwischen den
Einstellungen –3, 0, +3, +6, +9, +12, +18, +24 dB und
HYPER GAIN gewählt werden. (HYPER GAIN
entspricht 30 dB + DPR, die Anzeige DPR erscheint
jedoch nicht.)
Bezeichnung
Funktion
v-Taste
Zum Erhöhen eines Einstellwertes um
eine Stufe.
Bei Verwendung der DXC-D35P kann
durch gleichzeitiges Drücken der v und V
Tasten die Hauptverstärkung auf 0 dB
zurückgesetzt werden.
V-Taste
Zum Verringern eines Einstellwertes um
eine Stufe.
Bei Verwendung der DXC-D35P kann
durch gleichzeitiges Drücken der v und V
Tasten die Hauptverstärkung auf 0 dB
zurückgesetzt werden.
DPR-Taste und
Wenn die Hauptverstärkung auf 18 oder
Anzeige
24 dB eingestellt ist, kann mit dieser
Taste die DPR-Funktion
werden.
Display
Zeigt den momentanen
Hauptverstärkungspegel an.
a)DPR-Funktion (Dual Pixel Readout): Wenn diese
Funktion aktiviert ist, werden jeweils zwei benachbarte
CCD-Pixelpaare ausgelesen (statt sie nacheinander
auszulesen). Da zum Auslesen des Pixelpaares die
doppelte Zeit verwendet wird, erhöht sich die
Empfindlichkeit (die Auflösung verringert sich jedoch).
2 SKIN DETAIL-Taste (nur bei Verwendung der
DXC-D35P)
Durch Drücken dieser Taste wird eine Skin-Detail-
Korrektur ausgeführt. (Die Taste leuchtet auf.)
Einzelheiten finden Sie unter „Skin-Detail-Korrektur/Skin-
Matrix-Einstellung (bei DXC-D35P)" auf Seite 24.
3 Knie-Korrekturblock
Durch Drücken der AUTO-Taste wird der Knie-
Automatik-Schaltkreis aktiviert, und die Taste leuchtet
auf. Wenn jedoch die DynaLatitude-Funktion
eingeschaltet ist (siehe DYNA LATITUDE auf Seite
16), wird der Knie-Automatik-Schaltkreis automatisch
aktiviert und die AUTO-Taste leuchtet auf. Falls die
AUTO-Taste erloschen und im KNEE-Menü die
Option VARIABLE gewählt ist, kann mit dem
Einstellknopf dieses Blockes der Kniepunkt manuell
variiert werden.
Zur Verwendung des voreingestellten Wertes wählen
Sie im KNEE-Menü die Option PRESET.
Einzelheiten zum KNEE-Menü finden Sie auf Seite 15 (DXC-
D35P) .
4 Weißabgleichblock
Die folgenden Tasten und Knöpfe dienen zum
automatischen oder manuellen Einstellen des
Weißabgleichs. Die Funktion der Tasten und Knöpfe
ist je nach abgeschlossener Kamera unterschiedlich.
a)
aktiviert
Bei Verwendung der DXC-D35P:
Bezeichnung
AUTO-Taste
PRESET-Taste Durch Drücken dieser Taste (Taste
MANUAL-Taste Nach Drücken dieser Taste (Taste
WHITE R-Knopf Wenn die MANUAL-Taste Taste leuchtet,
WHITE B-Knopf Wenn die MANUAL-Taste leuchtet, kann
a)ATW-Funktion (Auto Tracing White Balance): Wenn sich
die Beleuchtungsverhältnisse ändern, wird der
Weißabgleich automatisch nachgeregelt.
Funktion
Durch Drücken dieser Taste (Taste
leuchtet auf) wird ein automatischer
Weißabgleich ausgeführt.
Bei aktivierter ATW-Funktion
diese Taste nicht. (Siehe ATW im AUTO
FUNCTION-Menü auf Seite 16.)
leuchtet auf) wird der Weißabgleich-
Voreinstellwert abgerufen.
Bei aktivierter ATW-Funktion
diese Taste nicht. (Siehe ATW im AUTO
FUNCTION-Menü auf Seite 16.)
leuchtet auf) kann der Weißabgleich
manuell eingestellt werden. Bei aktivierter
a)
ATW-Funktion
arbeitet diese Taste
nicht. (Siehe ATW im AUTO FUNCTION-
Menü auf Seite 16.)
kann mit diesem Knopf die Verstärkung
des R-Signals eingestellt werden.
mit diesem Knopf die Verstärkung des B-
Signals eingestellt werden.
a)
arbeitet
a)
arbeitet
9
