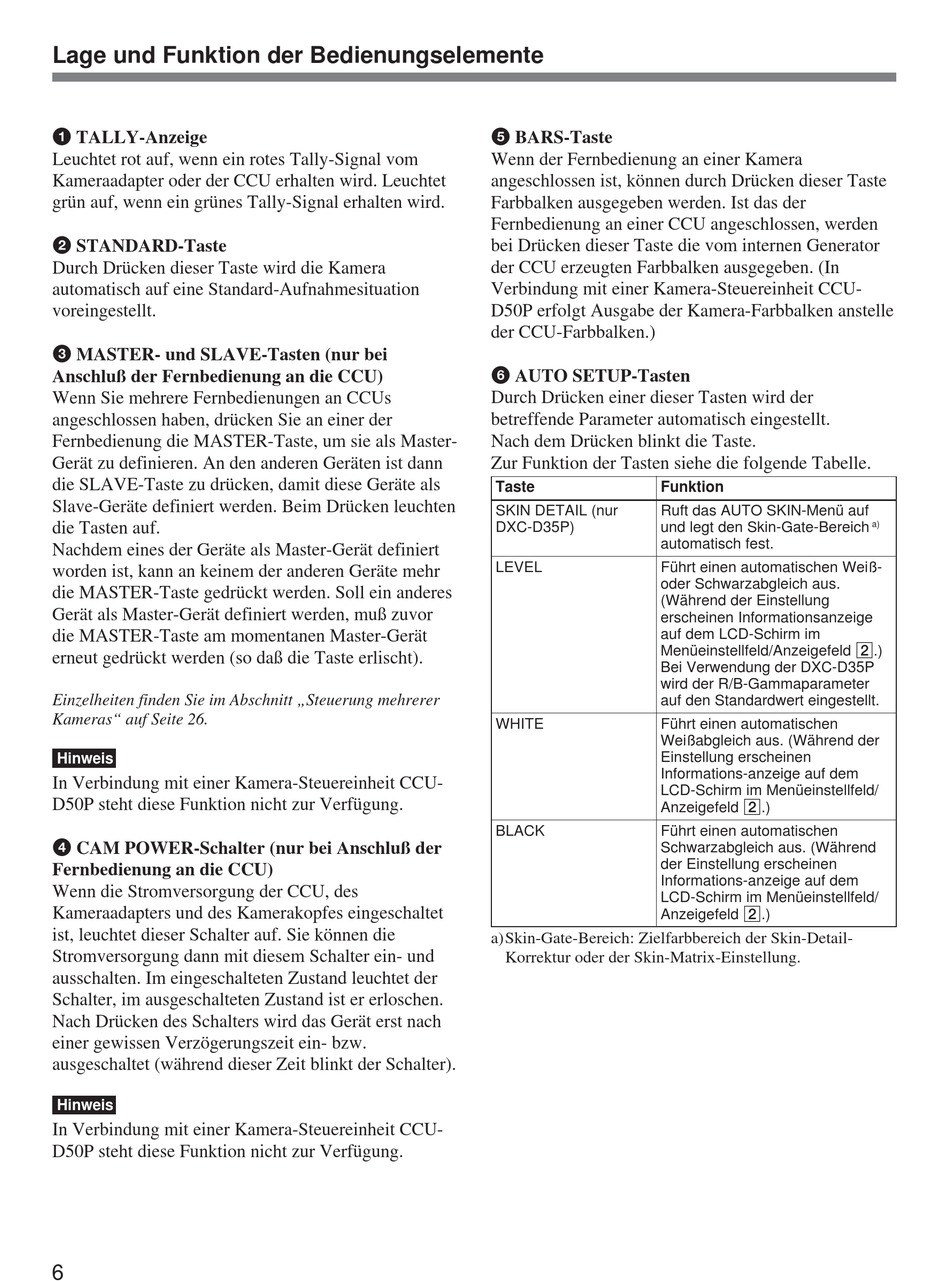

Lage und Funktion der Bedienungselemente
1 TALLY-Anzeige
Leuchtet rot auf, wenn ein rotes Tally-Signal vom
Kameraadapter oder der CCU erhalten wird. Leuchtet
grün auf, wenn ein grünes Tally-Signal erhalten wird.
2 STANDARD-Taste
Durch Drücken dieser Taste wird die Kamera
automatisch auf eine Standard-Aufnahmesituation
voreingestellt.
3 MASTER- und SLAVE-Tasten (nur bei
Anschluß der Fernbedienung an die CCU)
Wenn Sie mehrere Fernbedienungen an CCUs
angeschlossen haben, drücken Sie an einer der
Fernbedienung die MASTER-Taste, um sie als Master-
Gerät zu definieren. An den anderen Geräten ist dann
die SLAVE-Taste zu drücken, damit diese Geräte als
Slave-Geräte definiert werden. Beim Drücken leuchten
die Tasten auf.
Nachdem eines der Geräte als Master-Gerät definiert
worden ist, kann an keinem der anderen Geräte mehr
die MASTER-Taste gedrückt werden. Soll ein anderes
Gerät als Master-Gerät definiert werden, muß zuvor
die MASTER-Taste am momentanen Master-Gerät
erneut gedrückt werden (so daß die Taste erlischt).
Einzelheiten finden Sie im Abschnitt „Steuerung mehrerer
Kameras" auf Seite 26.
Hinweis
In Verbindung mit einer Kamera-Steuereinheit CCU-
D50P steht diese Funktion nicht zur Verfügung.
4 CAM POWER-Schalter (nur bei Anschluß der
Fernbedienung an die CCU)
Wenn die Stromversorgung der CCU, des
Kameraadapters und des Kamerakopfes eingeschaltet
ist, leuchtet dieser Schalter auf. Sie können die
Stromversorgung dann mit diesem Schalter ein- und
ausschalten. Im eingeschalteten Zustand leuchtet der
Schalter, im ausgeschalteten Zustand ist er erloschen.
Nach Drücken des Schalters wird das Gerät erst nach
einer gewissen Verzögerungszeit ein- bzw.
ausgeschaltet (während dieser Zeit blinkt der Schalter).
Hinweis
In Verbindung mit einer Kamera-Steuereinheit CCU-
D50P steht diese Funktion nicht zur Verfügung.
6
5 BARS-Taste
Wenn der Fernbedienung an einer Kamera
angeschlossen ist, können durch Drücken dieser Taste
Farbbalken ausgegeben werden. Ist das der
Fernbedienung an einer CCU angeschlossen, werden
bei Drücken dieser Taste die vom internen Generator
der CCU erzeugten Farbbalken ausgegeben. (In
Verbindung mit einer Kamera-Steuereinheit CCU-
D50P erfolgt Ausgabe der Kamera-Farbbalken anstelle
der CCU-Farbbalken.)
6 AUTO SETUP-Tasten
Durch Drücken einer dieser Tasten wird der
betreffende Parameter automatisch eingestellt.
Nach dem Drücken blinkt die Taste.
Zur Funktion der Tasten siehe die folgende Tabelle.
Taste Funktion
SKIN DETAIL (nur Ruft das AUTO SKIN-Menü auf
DXC-D35P) und legt den Skin-Gate-Bereich
automatisch fest.
LEVEL Führt einen automatischen Weiß-
oder Schwarzabgleich aus.
(Während der Einstellung
erscheinen Informationsanzeige
auf dem LCD-Schirm im
Menüeinstellfeld/Anzeigefeld 2.)
Bei Verwendung der DXC-D35P
wird der R/B-Gammaparameter
auf den Standardwert eingestellt.
WHITE Führt einen automatischen
Weißabgleich aus. (Während der
Einstellung erscheinen
Informations-anzeige auf dem
LCD-Schirm im Menüeinstellfeld/
Anzeigefeld 2.)
BLACK Führt einen automatischen
Schwarzabgleich aus. (Während
der Einstellung erscheinen
Informations-anzeige auf dem
LCD-Schirm im Menüeinstellfeld/
Anzeigefeld 2.)
a)Skin-Gate-Bereich: Zielfarbbereich der Skin-Detail-
Korrektur oder der Skin-Matrix-Einstellung.
a)
