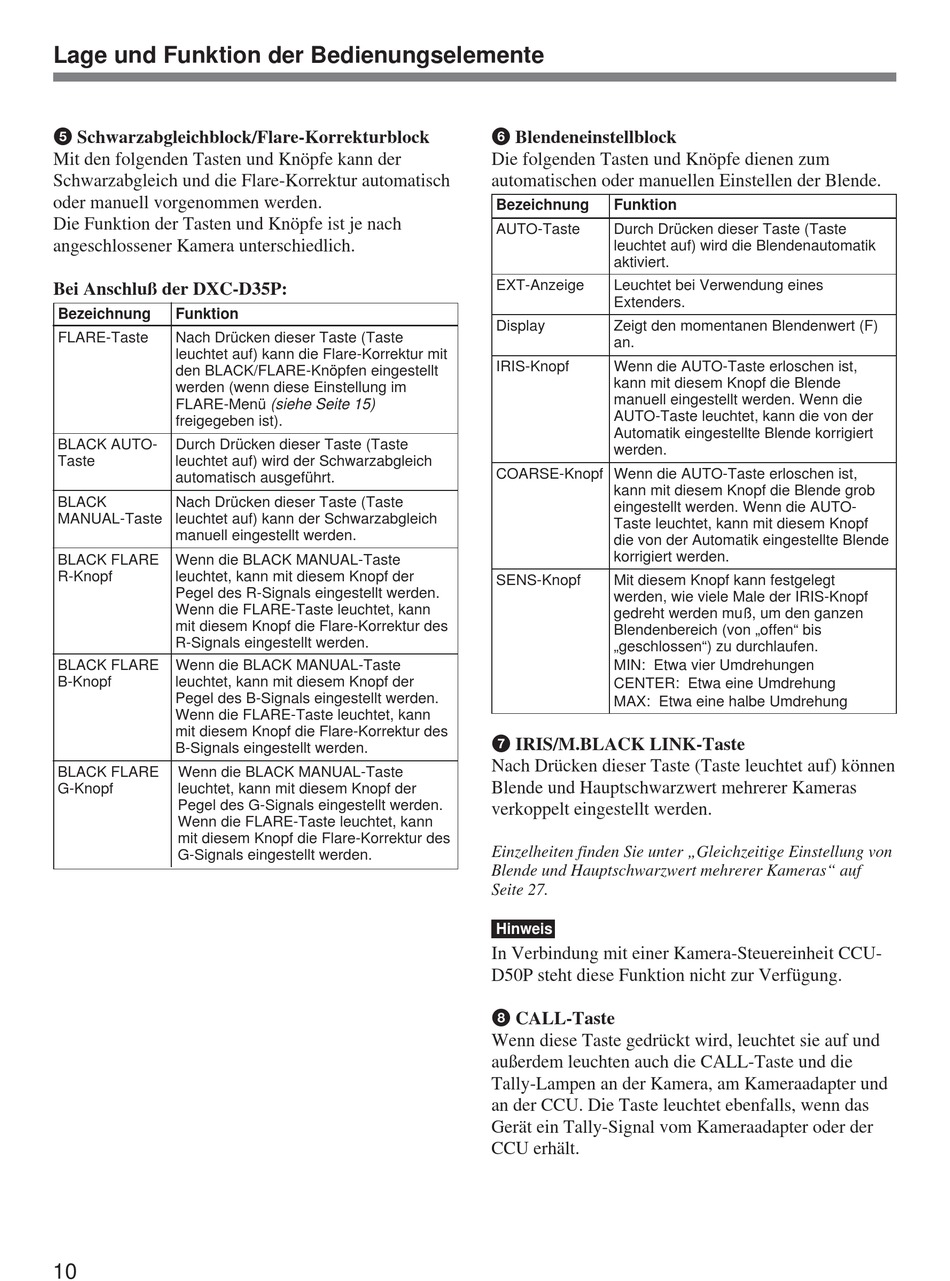

Sony RM-M7E Bedienungsanleitung Seite 10

Lage und Funktion der Bedienungselemente
5 Schwarzabgleichblock/Flare-Korrekturblock
Mit den folgenden Tasten und Knöpfe kann der
Schwarzabgleich und die Flare-Korrektur automatisch
oder manuell vorgenommen werden.
Die Funktion der Tasten und Knöpfe ist je nach
angeschlossener Kamera unterschiedlich.
Bei Anschluß der DXC-D35P:
Bezeichnung Funktion
FLARE-Taste Nach Drücken dieser Taste (Taste
leuchtet auf) kann die Flare-Korrektur mit
den BLACK/FLARE-Knöpfen eingestellt
werden (wenn diese Einstellung im
FLARE-Menü (siehe Seite 15)
freigegeben ist).
BLACK AUTO- Durch Drücken dieser Taste (Taste
Taste leuchtet auf) wird der Schwarzabgleich
automatisch ausgeführt.
BLACK Nach Drücken dieser Taste (Taste
MANUAL-Taste leuchtet auf) kann der Schwarzabgleich
manuell eingestellt werden.
BLACK FLARE Wenn die BLACK MANUAL-Taste
R-Knopf leuchtet, kann mit diesem Knopf der
Pegel des R-Signals eingestellt werden.
Wenn die FLARE-Taste leuchtet, kann
mit diesem Knopf die Flare-Korrektur des
R-Signals eingestellt werden.
BLACK FLARE Wenn die BLACK MANUAL-Taste
B-Knopf leuchtet, kann mit diesem Knopf der
Pegel des B-Signals eingestellt werden.
Wenn die FLARE-Taste leuchtet, kann
mit diesem Knopf die Flare-Korrektur des
B-Signals eingestellt werden.
BLACK FLARE Wenn die BLACK MANUAL-Taste
G-Knopf leuchtet, kann mit diesem Knopf der
Pegel des G-Signals eingestellt werden.
Wenn die FLARE-Taste leuchtet, kann
mit diesem Knopf die Flare-Korrektur des
G-Signals eingestellt werden.
10
6 Blendeneinstellblock
Die folgenden Tasten und Knöpfe dienen zum
automatischen oder manuellen Einstellen der Blende.
Bezeichnung Funktion
AUTO-Taste Durch Drücken dieser Taste (Taste
leuchtet auf) wird die Blendenautomatik
aktiviert.
EXT-Anzeige Leuchtet bei Verwendung eines
Extenders.
Display Zeigt den momentanen Blendenwert (F)
an.
IRIS-Knopf Wenn die AUTO-Taste erloschen ist,
kann mit diesem Knopf die Blende
manuell eingestellt werden. Wenn die
AUTO-Taste leuchtet, kann die von der
Automatik eingestellte Blende korrigiert
werden.
COARSE-Knopf Wenn die AUTO-Taste erloschen ist,
kann mit diesem Knopf die Blende grob
eingestellt werden. Wenn die AUTO-
Taste leuchtet, kann mit diesem Knopf
die von der Automatik eingestellte Blende
korrigiert werden.
SENS-Knopf Mit diesem Knopf kann festgelegt
werden, wie viele Male der IRIS-Knopf
gedreht werden muß, um den ganzen
Blendenbereich (von „offen" bis
„geschlossen") zu durchlaufen.
MIN: Etwa vier Umdrehungen
CENTER: Etwa eine Umdrehung
MAX: Etwa eine halbe Umdrehung
7 IRIS/M.BLACK LINK-Taste
Nach Drücken dieser Taste (Taste leuchtet auf) können
Blende und Hauptschwarzwert mehrerer Kameras
verkoppelt eingestellt werden.
Einzelheiten finden Sie unter „Gleichzeitige Einstellung von
Blende und Hauptschwarzwert mehrerer Kameras" auf
Seite 27.
Hinweis
In Verbindung mit einer Kamera-Steuereinheit CCU-
D50P steht diese Funktion nicht zur Verfügung.
8 CALL-Taste
Wenn diese Taste gedrückt wird, leuchtet sie auf und
außerdem leuchten auch die CALL-Taste und die
Tally-Lampen an der Kamera, am Kameraadapter und
an der CCU. Die Taste leuchtet ebenfalls, wenn das
Gerät ein Tally-Signal vom Kameraadapter oder der
CCU erhält.
