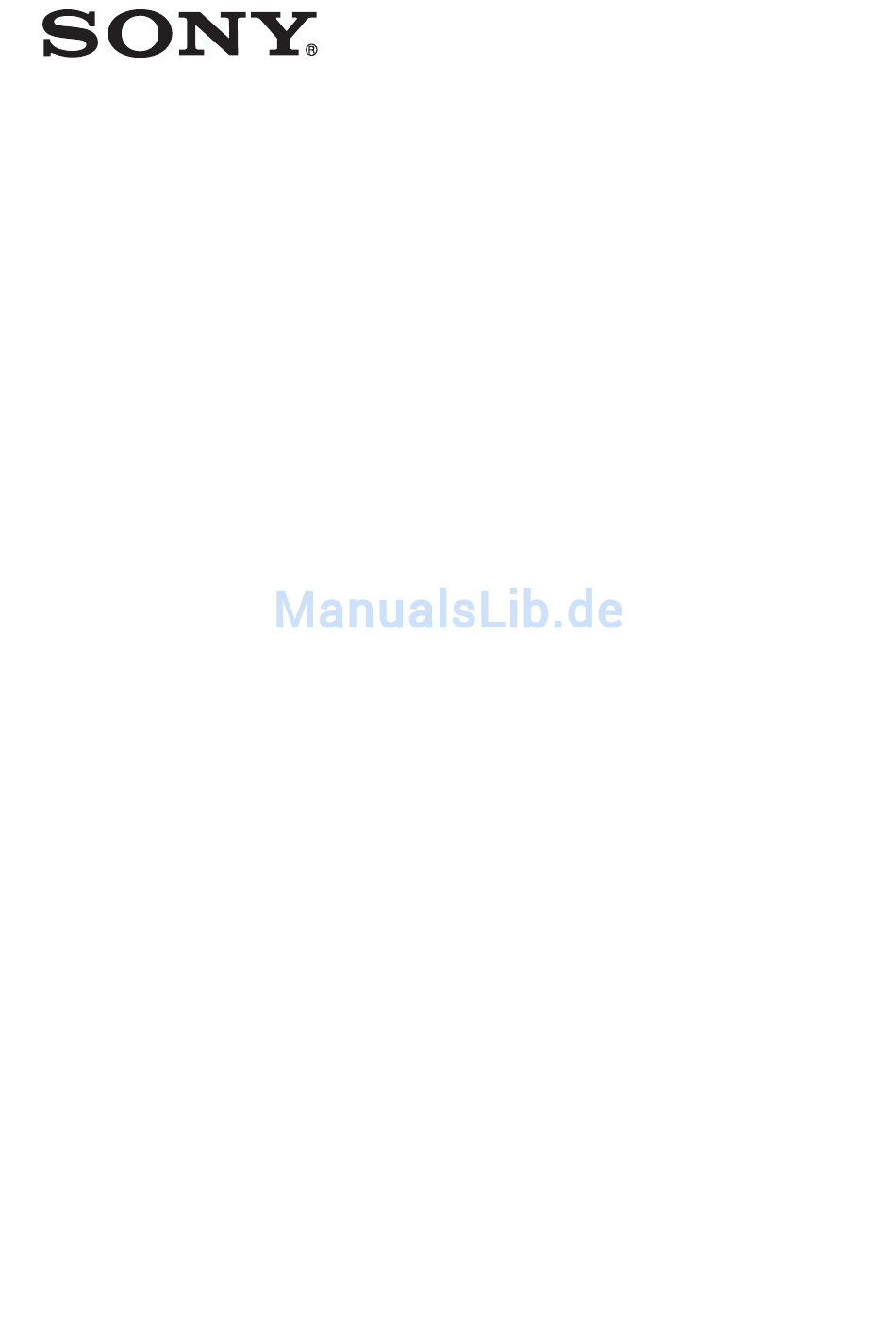

- Seite 1 4-428-316-31 (1) Remote Control Unit Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. RM-B170 © 2012 Sony Corporation...
-
Seite 2: Für Kunden In Europa
(kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV- Bereich, z.B. Fernsehstudio). Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht...................4 Merkmale ...................4 Namen und Funktionen der Teile ..........6 Bedienfeld..................6 Anschlussfeld................13 Bedienung des Kameramenüs ............14 Einstellungen im RM-Konfigurationsmenü ........15 Das RM-Konfigurationsmenü starten ........15 Grundlegende Bedienung des RM-Konfigurationsmenüs..15 Basismenü................17 Detailmenü................19 Technische Daten ................22 Inhaltsverzeichnis... -
Seite 4: Übersicht
über dieses Gerät eingestellt. Unterstützung für lange Merkmale Verschlusszeiten Das Gerät kann für eine Kamera, die über Die Hauptmerkmale der RM-B170 sind: die Funktion SLS (Slow Shutter, lange Verschlusszeit) verfügt, die Anzahl Geeignet für grundlegende akkumulierter Einzelbilder einstellen. Kamerabedienungsvorgänge Die Fernbedienungseinheit verfügt über die... - Seite 5 • Betriebs- und Aufrufsummer Der Tonpegel der Summer kann bei Bedarf eingestellt oder stummgeschaltet werden. • Helligkeit der Anzeigen Die Helligkeit der Anzeigen lässt sich in Anpassung an die Einsatzbedingungen einstellen. Das Gerät ist mit ultrahellen LEDs mit verbesserter Sichtbarkeit im Freien im Vergleich zu konventionellen Modellen versehen.
-
Seite 6: Namen Und Funktionen Der Teile
Hinweis Das mitgelieferte Nummernschild kann Bei Anschluss einiger Kameramodelle sind hier angebracht werden. bestimmte Funktionen nicht verfügbar. Einzelheiten erfahren Sie bei Ihrem Sony- Rote (R) Tally-Leuchte Händler. Diese Lampe leuchtet rot, wenn der Kamera ein rotes Tally-Signal zugeführt wird. a Tally-Anzeigen Grüne (G) Tally-Leuchte... - Seite 7 b Funktionsbedienungsblock Hinweis Wenn der Steuermodus der BLACK-Regler in den Absolut-Modus gesetzt wird, wird der automatische Schwarzabgleich mit der Taste ABB deaktiviert. WHITE Belegbare Taste 1 AUTO KNEE PRESET BARS Dieser Taste können verschiedene Funktionen zugewiesen werden. Einzelheiten zu den Funktionen, die dieser Taste Taste AWB (Auto White Balance, zugewiesen werden können, finden Sie unter automatischer Weißabgleich)
- Seite 8 Taste BARS (Farbbalkenausgabe) Drücken Sie diese Taste im Drücken Sie diese Taste, um sie zu Kameramenümodus, um sie zu beleuchten beleuchten und den Farbbalken- und das Kameramenü auf dem Monitor Signalgenerator an der Kamera anzuzeigen, der am Anschluss MONITOR auszuführen und das vorgegebene Signal angeschlossen ist.
- Seite 9 Drücken Sie diese Taste im dem durch die Kameraanzeige angezeigten Kameramenümodus, um sie zu beleuchten Wert abweichen. und den Einstellwert aufzuheben. Einstellregler (Drehknopf) Belegbare Taste 2/Taste ENTER Verwenden Sie diesen Regler im RM- Drücken Sie diese Taste im RM- Funktionsbetriebsmodus, um die Funktionsbetriebsmodus, um sie zu ausgewählte Funktion einzustellen.
- Seite 10 Master-Schwarz aktiv“). Diese Taste Zu Einzelheiten siehe „Detailmenü“ in „Einstellungen im RM- Konfigurationsmenü“ (Seite leuchtet nicht, aber die Anzeige IRIS/MB 19). ACTIVE leuchtet auch weiterhin. LOCK-Modus: Alle Steuervorgänge Regler BLACK (Schwarzabgleich) dieses Geräts sind deaktiviert (Status Stellen Sie mit diesen Reglern den „Gesperrt“).
- Seite 11 g Bedienungsblock MEDIA im RM-Konfigurationsmenü kann auch in den Relativ-Modus umgeschaltet werden. Zu Einzelheiten siehe „Detailmenü“ in „Einstellungen im RM- Konfigurationsmenü“ (Seite MEDIA 19). Anzeige IRIS START/STOP Diese Anzeige stellt die Blendeneinstellung als F-Zahl dar. „CLS“ wird bei REC REVIEW geschlossenem Objektiv angezeigt.
-
Seite 12: Master Gain
Kombination von Kamera ausgewählten CC-Filter an. und Recorder deaktiviert sein. Einzelheiten erfahren Sie bei Ihrem Hinweis Sony-Händler. Bei einer Kamera ohne CC-Filter- h Bedienungsblock Filter/ Servosystem oder einer Kamera ohne CC- Verstärkung Filter ist dieser Schalter deaktiviert. -
Seite 13: Anschlussfeld
Signals der Kamera das mitgelieferte spezielle Fernbedienungskabel. • Wenn Sie ein Fernbedienungskabel mit einer von dem mitgelieferten Kabel abweichenden Länge verwenden möchten, wenden Sie sich an Ihren Sony- Händler. • Mit dem CCA-5-Fernbedienungskabel (optional) ist die Überwachung des Signals der Kamera nicht möglich. -
Seite 14: Bedienung Des Kameramenüs
Einstellregler. Kameramenüs Einzelheiten zur Menübedienung finden Sie in der Bedienungsanleitung der angeschlossenen Kamera. Mit der RM-B170 können Sie das Menü der Hinweis angeschlossenen Kamera bedienen. Der von der Einstellwertanzeige angezeigte Verwenden Sie für die Menüvorgänge der Einstellwert kann bei einigen Funktionen... -
Seite 15: Einstellungen Im Rm-Konfigurationsmenü
Bedienung des Detailmenüs (Ziffern) sind, drehen Sie den Halten Sie die Taste CHARACTER Einstellregler für einen höheren Wert gedrückt und schalten Sie die RM-B170 im Uhrzeigersinn und für einen ein. (Verbinden Sie die RM-B170 mit einer Einstellungen im RM- Konfigurationsmenü... -
Seite 16: Fortfahren Mit Der Einstellung Eines Anderen Elements
niedrigeren Wert entgegen dem Uhrzeigersinn. Drehen Sie den Regler schnell, um den Wert schnell zu ändern, und langsam zur Feineinstellung. Drücken Sie die Taste ENTER, um den Einstellwert zu registrieren. Wenn Sie die Taste CANCEL vor dem Drücken der Taste ENTER drücken, kehrt der Einstellwert zu dem Wert vor der Änderung zurück. -
Seite 17: Basismenü
Basismenü (Ein umrahmter Wert unter „Einstellung“ verweist auf die Werkseinstellung.) Menüelement Anzeige für Einstellung Funktion das Element (auf der (auf der Einstellwert- Anzeige anzeige) MASTER GAIN) Anzeigehelligkeit LU 1 - 5 - 10 Stellt die Helligkeit der Anzeigen ein. Ein höherer Wert macht die Anzeige heller und ein niedrigerer Wert dunkler. - Seite 18 Menüelement Anzeige für Einstellung Funktion das Element (auf der (auf der Einstellwert- Anzeige anzeige) MASTER GAIN) ASSIGNABLE 0 - 9 Weist der belegbaren Taste 2 eine Funktion zu. 0: NO ASSIGN (keine Funktion zugewiesen) 1: MW GAIN (Einstellung der Master- Weißverstärkung) 2: KNEE (Ein-/Ausschalten und Einstellung des Master-Kniepunkts)
-
Seite 19: Detailmenü
Detailmenü (Ein umrahmter Wert unter „Einstellung“ verweist auf die Werkseinstellung.) Menü- Anzeige für Einstellung Funktion element das Element (auf der (auf der Einstellwert- Anzeige anzeige) MASTER GAIN) WHITE REL , AbS Wählt den Steuermodus der WHITE- VR CTRL Regler aus. REL: Relativ-Modus AbS: Absolut-Modus WHITE... - Seite 20 Menü- Anzeige für Einstellung Funktion element das Element (auf der (auf der Einstellwert- Anzeige anzeige) MASTER GAIN) IRIS OFF , On Wählt aus, ob der Mindest- und der AUTO Höchstwert des Einstellbereichs des RANGE Reglers IRIS im Absolut-Modus automatisch anhand der Objektivdateidaten eingestellt werden soll.
- Seite 21 Menü- Anzeige für Einstellung Funktion element das Element (auf der (auf der Einstellwert- Anzeige anzeige) MASTER GAIN) SHUT- F , A Wählt die Darstellungsform der Verschlusszeit aus. F: Einzelbildfrequenz A: Winkelgeschwindigkeit ZOOM PEr , dIS Wählt die Darstellungsform der Zoomposition aus. PEr: Prozent dIS: Distanz FOCUS...
-
Seite 22: Technische Daten
BARS CHARACTER MENU DISPLAY CANCEL ENTER DETAIL SHUTTER CAMERA MONITOR SHOT MARK WHITE FILTER BLACK MASTER GAIN IRIS/MB ACTIVE IRIS ACTIVE AUTO IRIS ALARM MASTER BLACK RM-B170 M2,6 Tiefe = 4 mm, Gewinde (4) EXT I/O Einheit: mm Technische Daten... -
Seite 23: Mitgeliefertes Zubehör
Fernbedienungskabel CCA-5-10 (10 m) Fernbedienungskabel CCA-5-30 (30 m) Änderungen an Design und Spezifikationen vorbehalten. Hinweis Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND... - Seite 24 Sony Corporation...
