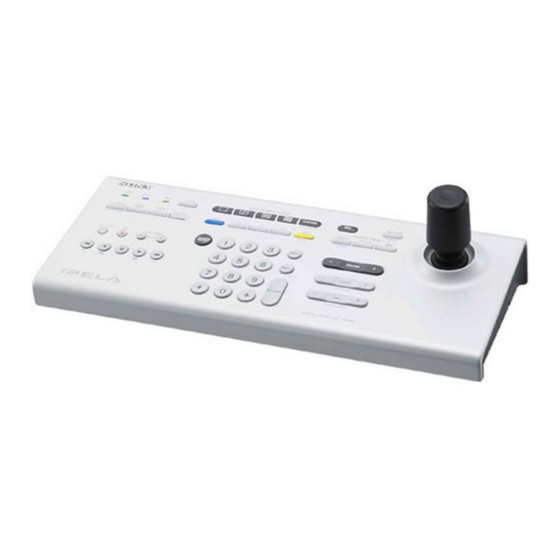

Sony RM-NS10 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Fernbedienungen
  5. RM-NS10
  6. Installationsanleitung

Sony RM-NS10 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 36

Quicklinks

Diese Anleitung herunterladen
Remote Control
Unit
Operating Instructions
取扱説明書
Page 13
Manuel d'installation
Installationsanleitung
Manuale all'installazione
Manual de instalación
Page 69
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、 事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあり
ます。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになった
あとは、いつでも見られるところに必ず保管してください。
Before operating the unit, please read this manual thoroughly and retain it for
future reference.
RM-NS10
© 2006 Sony Corporation. All rights reserved.
________________________________
Page 2
_______________________________________
_________________________________
Page 25
________________________________
Page 36
_____________________________
Page 47
_______________________________
Page 58
_______________________________________
3-991-687-02 (1)
GB
JP
FR
DE
IT
ES
CS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony RM-NS10

Inhaltszusammenfassung für Sony RM-NS10

  • Seite 1 Page 47 Manual de instalación _______________________________ Page 58 _______________________________________ Page 69 お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この取扱説明書には、 事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあり ます。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになった あとは、いつでも見られるところに必ず保管してください。 Before operating the unit, please read this manual thoroughly and retain it for future reference. RM-NS10 © 2006 Sony Corporation. All rights reserved.

  • Seite 2: For Customers In Canada

    You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. If you have any questions about this product, you may call; Sony Customer Information Services Center 1-800-222-7669 or http://www.sony.com/ Declaration of Conformity Trade Name:...

  • Seite 3: Inhaltsverzeichnis

    ©2006 Sony Corporation Table of Contents Trademarks • “IPELA” and are trademarks of Sony Corporation. • Other products or system names appearing in this document are trade- Overview ..............4 marks or registered trademarks of their respective owners. Further, the ® or ™ symbols are not used in the text.

  • Seite 4: Overview

    Overview System Requirements The RM-NS10 remote control unit is intended to place The following requirements must be met to use the RM- most of the NSR Series functions at your fingertips. You NS10 remote control unit. can perform the following operations with the RM- NS10.

  • Seite 5: Limitation

    • You can only perform one operation at a time with the remote control. (For example, you cannot adjust the Use the USB cable of the RM-NS10 to connect it to the zoom while controlling the pan or tilt at the same NSR or the computer you have selected to use for time.)

  • Seite 6: Part Names And Functions

    Part Names and Functions A POWER LED E SHIFT LOCK While the RM-NS10 is charging through the USB When this button is pressed, the SHIFT LOCK connector to which it is connected, the POWER LED lights blue (indicating SHIFT LOCK mode), LED lights orange.

  • Seite 7: Changing The Monitoring Display Layout

    J SPEAKER VOLUME (when SHIFT LOCK is Changing the Monitoring Allows you to adjust the volume of your speakers. Display Layout Press + to raise the volume and - to lower it. K MIC Using the MONITOR LAYOUT area, you can change This button allows you to activate and deactivate the layout “on the fly”...

  • Seite 8: Selecting A Camera

    Selecting a Camera Controlling Cameras Select the camera that you want to control with the Pan, tilt, zoom, or focus the selected camera with the camera selection area. camera control area. Camera selection area Note The camera you can control is selected with the camera selection area.

  • Seite 9: Using The Joystick

    Searching and Playing Press this button to make the camera currently Back Recorded Images selected zoom in or out. Press T (Tele) to zoom in and W (Wide) to zoom out. Play back or search through recorded images, or record new images with the search area.

  • Seite 10: Locking Operation

    Locking Operation : Press this button to pause playback. If you ever have to leave your seat or wish to prevent : Press this button to play back images. If you press other people from using the remote control for any this button when SHIFT LOCK is on, you can reason, you can lock its operation.

  • Seite 11: Troubleshooting

    Troubleshooting Specifications If you think that the remote control may be General malfunctioning, first read the following. If performing Interface USB 2.0 Low-speed device the solutions listed here does not remedy your problem, Cable Length Approx. 10 ft. (3 m) contact your dealer.

  • Seite 12: Dimensions

    Dimensions 386.8 mm 15.2 in. 22.5 rx 22.5 rx 22.5 rx 22.5 rx 386.8 mm 15.2 in. Dimensions...
  • Seite 13 警告表示の意味 安全のために 取扱説明書および製品では、次の ような表示をしています。表示の 内容をよく理解してから本文をお ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まち 読みください。 がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につな がることがあり、危険です。 事故を防ぐために次のことを必ずお守りください。 安全のための注意事項を守る この表示の注意事項を守らないと、 感電やその他の事故によりけがを この冊子の注意事項をよくお読みください。製品全般の注意事項が記されています。 したり周辺の物品に損害を与えた 定期点検をする りすることがあります。 長期間、安全にお使いいただくために、定期点検をすることをおすすめします。点 行為を禁止する記号 検の内容や費用については、お買い上げ店またはソニーのサービス窓口にご相談く ださい。 故障したら使わない すぐに、お買い上げ店またはソニーのサービス窓口にご連絡ください。 万一、異常が起きたら 行為を指示する記号 ･ 煙が出たら ･ 異常な音、においがしたら ･ 内部に水、異物が入ったら ･ 製品を落としたり、キャビネットを破損したときは a 本体の電源を切る。 b 接続コードを抜く。 c お買い上げ店またはソニーのサービス窓口に連絡する。...
