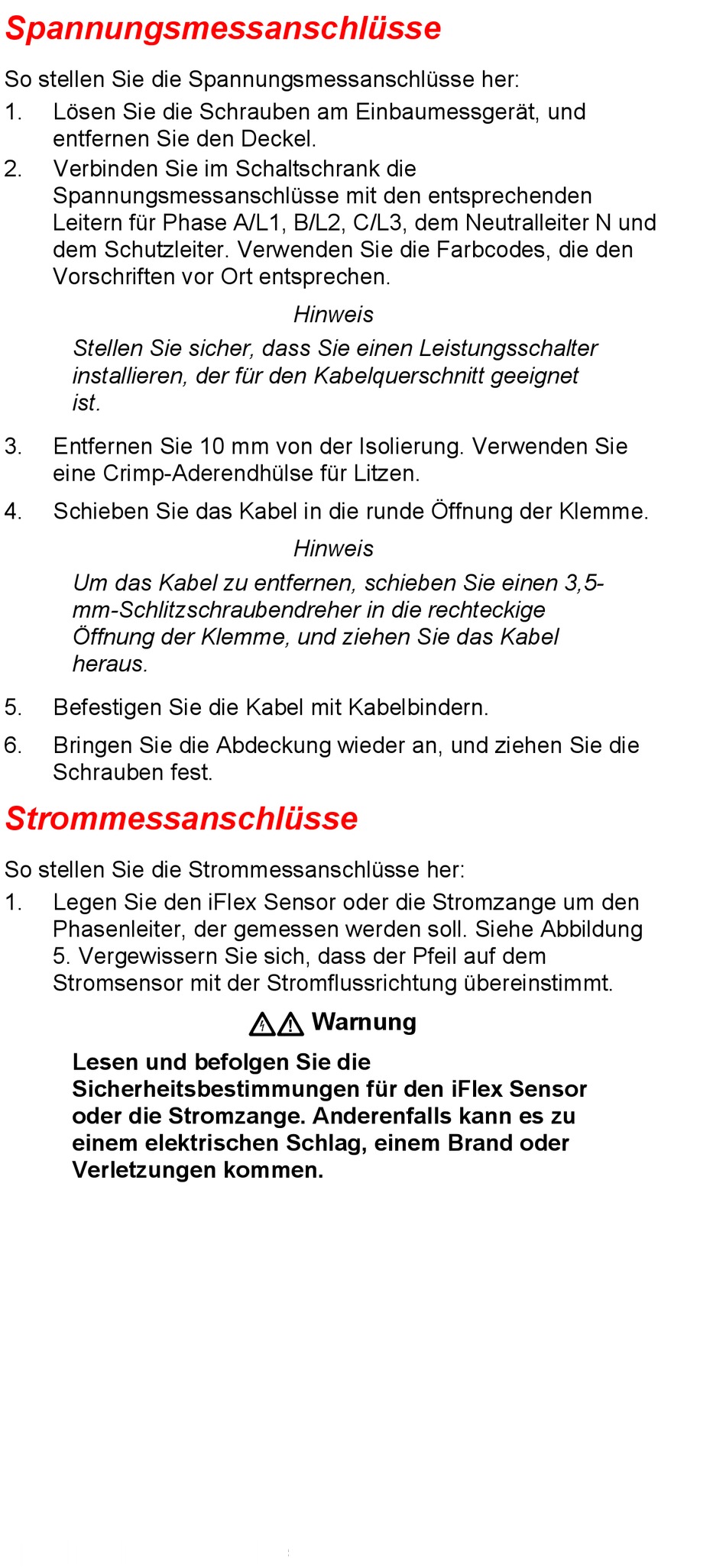

Spannungsmessanschlüsse
So stellen Sie die Spannungsmessanschlüsse her:
1.
Lösen Sie die Schrauben am Einbaumessgerät, und
entfernen Sie den Deckel.
2.
Verbinden Sie im Schaltschrank die
Spannungsmessanschlüsse mit den entsprechenden
Leitern für Phase A/L1, B/L2, C/L3, dem Neutralleiter N und
dem Schutzleiter. Verwenden Sie die Farbcodes, die den
Vorschriften vor Ort entsprechen.
Stellen Sie sicher, dass Sie einen Leistungsschalter
installieren, der für den Kabelquerschnitt geeignet
ist.
3.
Entfernen Sie 10 mm von der Isolierung. Verwenden Sie
eine Crimp-Aderendhülse für Litzen.
4.
Schieben Sie das Kabel in die runde Öffnung der Klemme.
Um das Kabel zu entfernen, schieben Sie einen 3,5-
mm-Schlitzschraubendreher in die rechteckige
Öffnung der Klemme, und ziehen Sie das Kabel
heraus.
5.
Befestigen Sie die Kabel mit Kabelbindern.
6.
Bringen Sie die Abdeckung wieder an, und ziehen Sie die
Schrauben fest.
Strommessanschlüsse
So stellen Sie die Strommessanschlüsse her:
1.
Legen Sie den iFlex Sensor oder die Stromzange um den
Phasenleiter, der gemessen werden soll. Siehe Abbildung
5. Vergewissern Sie sich, dass der Pfeil auf dem
Stromsensor mit der Stromflussrichtung übereinstimmt.
Lesen und befolgen Sie die
Sicherheitsbestimmungen für den iFlex Sensor
oder die Stromzange. Anderenfalls kann es zu
einem elektrischen Schlag, einem Brand oder
Verletzungen kommen.
Hinweis
Hinweis
XW Warnung
