Pressure/ Vacuum Transducer Module
Einleitung

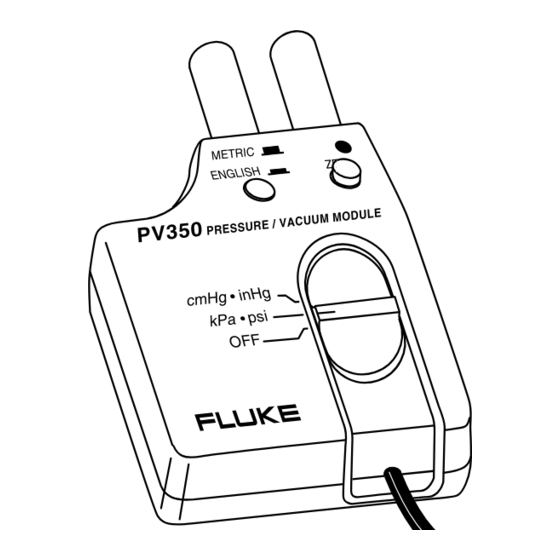

Das Druck-/Vakuum-Transducermodul PV350 (das Modul) misst den
Manometerdruck, d.h. den Unterschied zwischen dem Luftdruck und dem
Druck (bzw. Vakuum), der auf den Druckeinlass des Transducers ausgeübt
wird. Anschließend wird der gemessene Wert in 1 mV Gleichstrom pro
Einheit umgewandelt. Ein Modul und ein hochleistungsfähiges digitales
Vielfachmessgerät (DMM) mit Min/Max-Funktion werden zusammen zur
Erfassung der höchsten und niedrigsten Druckwerte eingesetzt.
Lieferumfang
•
Druck-/Vakuum-Transducermodul
•
Konisch zulaufendes Anschlussteil (1/4 Zoll, Gewinde außen) zum
Innengewindeanschluss (1/4 Zoll)
•
Alkalibatterie Batterie (9 V)
•
Gebrauchsanweisung
•
Schnellanleitung
Sicherheitsinformationen
Tragen Sie während der Arbeit mit diesem Messgerät stets eine
zugelassene Schutzbrille, um Augenverletzungen zu verhüten.
Befolgen Sie die nachstehenden Sicherheitsmaßnahmen, um
Verletzungen durch Druckexplosionen zu vermeiden:
• Stellen Sie sicher, dass die Druckzufuhr unterbrochen
ist, bevor Schläuche oder Rohre vom Transducer PV350
getrennt werden.
• Befolgen Sie die geltenden Sicherheitsvorschriften der
Systeme, an denen Druck- oder Vakuummessungen
vorgenommen werden.
• Stellen Sie sicher, dass das PV350-Modul von einem
qualifizierten Techniker gewartet wird.
PN 926873 May 1992 Rev. 6, 5/15 (German)
© 1999-2015 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.
Gebrauchsanweisung
Achtung
PV350
®
Werbung
Verwandte Anleitungen für Fluke PV350
Inhaltszusammenfassung für Fluke PV350
- Seite 1 • Befolgen Sie die geltenden Sicherheitsvorschriften der Systeme, an denen Druck- oder Vakuummessungen vorgenommen werden. • Stellen Sie sicher, dass das PV350-Modul von einem qualifizierten Techniker gewartet wird. PN 926873 May 1992 Rev. 6, 5/15 (German) © 1999-2015 Fluke Corporation. All rights reserved.
-
Seite 2: Materialverträglichkeit
Druck- oder Vakuummessungen vorgenommen werden. Materialverträglichkeit Das PV350-Gerät eignet sich für industrielle Gase und Flüssigstoffe, die mit Edelstahl 316 verträglich sind. Halten Sie sich jeweils an die Vorgaben des Materialherstellers. Bei Messungen von mehreren Drucksystemen müssen die Flüssigstoffe oder Gase dieser Systeme untereinander kompatibel sein. -
Seite 3: Testen Der Batterie
Hinweise zu dieser Funktion. Die Einstellung des Messgeräts auf Null hat keinen Einfluss auf die angegebene Genauigkeit des Moduls. Führen Sie dem PV350-Gerät Über- bzw. Unterdruck zu und lesen Sie die Anzeige auf dem Vielfachmessgerät. • Zeigt das Vielfachmessgerät bei der Druckmessung OL an, müssen Sie den Einheitenbereich des Messgeräts von Millivolt... -
Seite 4: Häufige Anwendungen
Abbildung 2. Auswechseln der Batterie Schalten Sie das Modul aus (OFF) und ziehen Sie es aus dem Vielfachmessgerät. Entfernen Sie die Schraube an der Rückseite des Moduls, öffnen Sie das Gehäuse und ersetzen Sie die alte Batterie durch eine neue. Passen Sie beim Zusammenbau die runden Öffnungen der einen Gehäusehälfte auf den English/Metric- und den Zero-Schalter der anderen Gehäusehälfte und klappen Sie die beiden Gehäusehälften... -
Seite 5: Spezifikationen
Umrechnungsfaktoren psi = Zoll H O x (3,6127 x 10 Zoll H O = psi x 27,68 psi = mm H O x (1,4223 x 10 mm H O = psi x 703,1 psi = cm H O x (14,223 x 6 cm H O = psi x 70,3 psi = bar x (14,503) -
Seite 6: Allgemeine Technische Angaben
Anschlussstück, BR, SAE, 45, 1/4 Zoll (Gewinde innen) 926873 Gebrauchanweisung für PV350 926881 Schnellanleitung zum Nachschlagen für PV350 Für Service durch Fluke eine der folgenden Telefonnummern anrufen: USA: 1-888-44-FLUKE (1-888-443-5853) Kanada: 1-800-36-FLUKE (1-800-363-5853) Europa: +31 402-675-200 Japan: +81-3-6714-3114 Singapur: +65-6799-5566 Weltweit: +1-425-446-5500 Oder besuchen Sie die Website von Fluke unter www.fluke.com.
