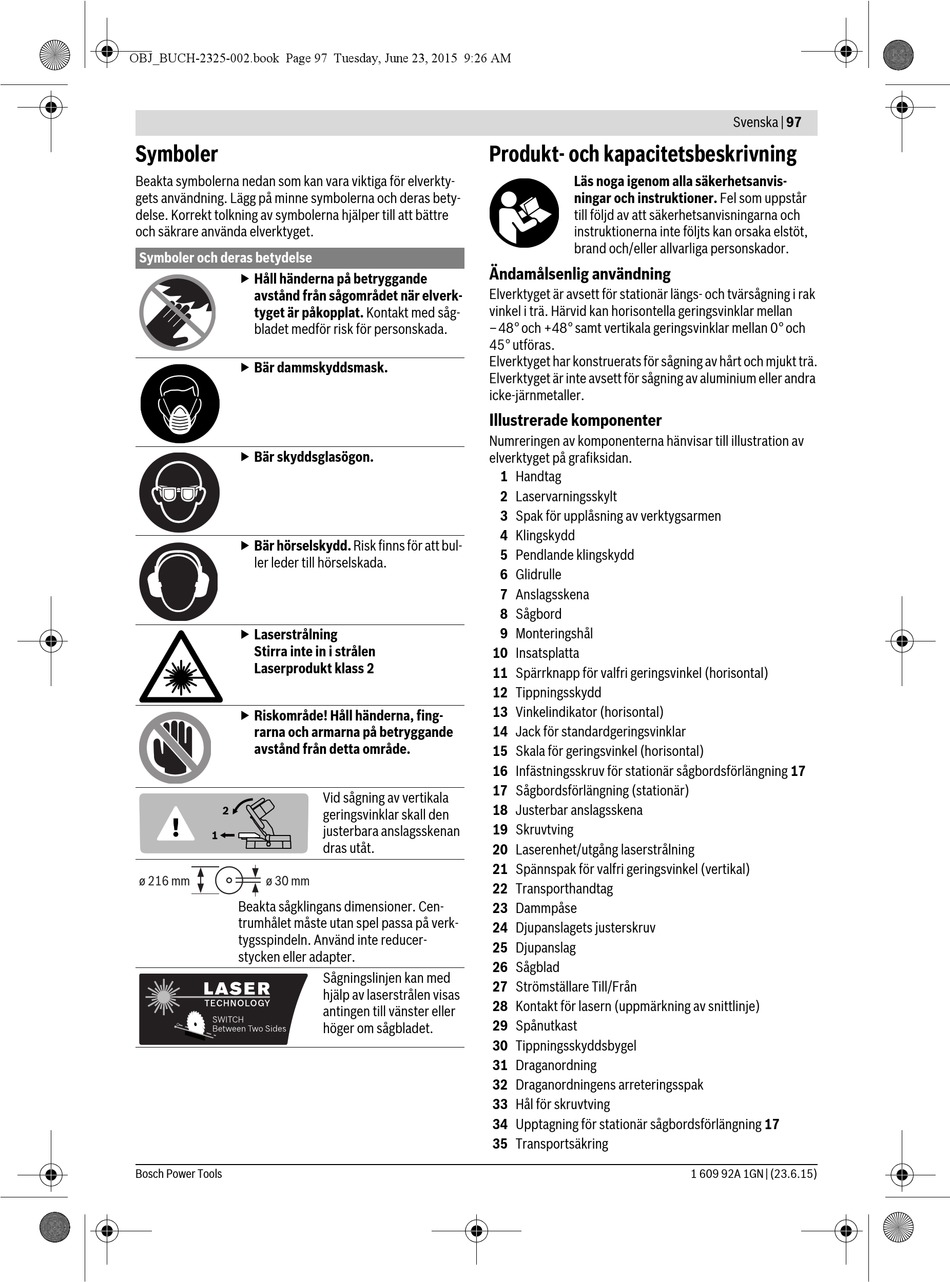

Symboler
Beakta symbolerna nedan som kan vara viktiga för elverkty-
gets användning. Lägg på minne symbolerna och deras bety-
delse. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.
Symboler och deras betydelse
 Håll händerna på betryggande
avstånd från sågområdet när elverk-
tyget är påkopplat. Kontakt med såg-
bladet medför risk för personskada.
 Bär dammskyddsmask.
 Bär skyddsglasögon.
 Bär hörselskydd. Risk finns för att bul-
ler leder till hörselskada.
 Laserstrålning
Stirra inte in i strålen
Laserprodukt klass 2
 Riskområde! Håll händerna, fing-
rarna och armarna på betryggande
avstånd från detta område.
Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducer-
stycken eller adapter.
Bosch Power Tools
Produkt- och kapacitetsbeskrivning
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
vinkel i trä. Härvid kan horisontella geringsvinklar mellan
–48° och +48° samt vertikala geringsvinklar mellan 0° och
45° utföras.
Elverktyget har konstruerats för sågning av hårt och mjukt trä.
Elverktyget är inte avsett för sågning av aluminium eller andra
icke-järnmetaller.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1 Handtag
2 Laservarningsskylt
3 Spak för upplåsning av verktygsarmen
4 Klingskydd
5 Pendlande klingskydd
6 Glidrulle
7 Anslagsskena
8 Sågbord
9 Monteringshål
10 Insatsplatta
11 Spärrknapp för valfri geringsvinkel (horisontal)
12 Tippningsskydd
13 Vinkelindikator (horisontal)
14 Jack för standardgeringsvinklar
15 Skala för geringsvinkel (horisontal)
16 Infästningsskruv för stationär sågbordsförlängning 17
17 Sågbordsförlängning (stationär)
Vid sågning av vertikala
18 Justerbar anslagsskena
geringsvinklar skall den
19 Skruvtving
justerbara anslagsskenan
dras utåt.
20 Laserenhet/utgång laserstrålning
21 Spännspak för valfri geringsvinkel (vertikal)
22 Transporthandtag
23 Dammpåse
24 Djupanslagets justerskruv
25 Djupanslag
26 Sågblad
Sågningslinjen kan med
27 Strömställare Till/Från
hjälp av laserstrålen visas
28 Kontakt för lasern (uppmärkning av snittlinje)
antingen till vänster eller
29 Spånutkast
höger om sågbladet.
30 Tippningsskyddsbygel
31 Draganordning
32 Draganordningens arreteringsspak
33 Hål för skruvtving
34 Upptagning för stationär sågbordsförlängning 17
35 Transportsäkring
Svenska | 97
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.
