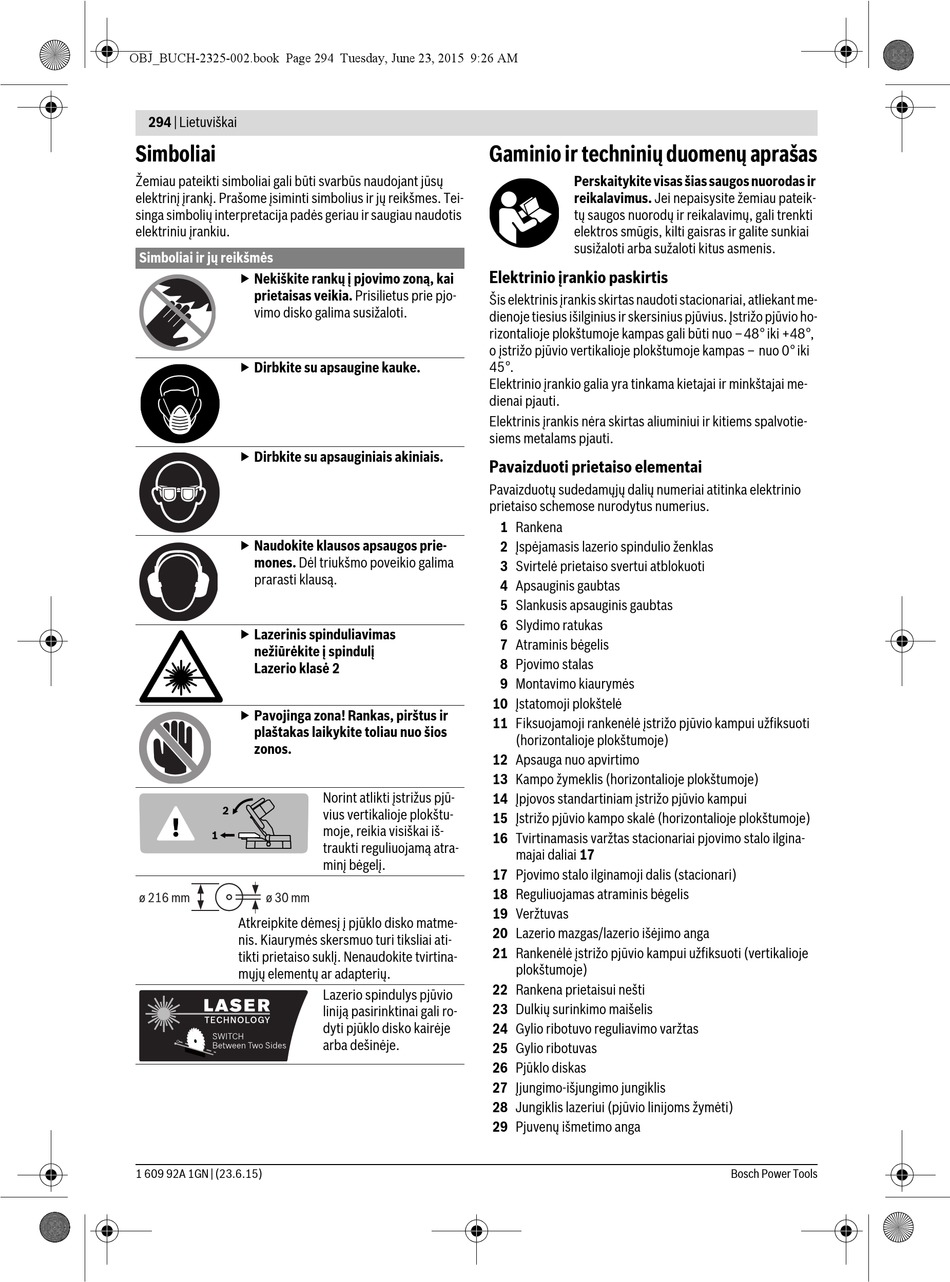

Bosch PCM 8 S Originalbetriebsanleitung Seite 294

OBJ_BUCH-2325-002.book Page 294 Tuesday, June 23, 2015 9:26 AM
294 | Lietuviškai
Simboliai
Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų
elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Tei-
singa simbolių interpretacija padės geriau ir saugiau naudotis
elektriniu įrankiu.
Simboliai ir jų reikšmės
 Nekiškite rankų į pjovimo zoną, kai
prietaisas veikia. Prisilietus prie pjo-
vimo disko galima susižaloti.
 Dirbkite su apsaugine kauke.
 Dirbkite su apsauginiais akiniais.
 Naudokite klausos apsaugos prie-
mones. Dėl triukšmo poveikio galima
prarasti klausą.
 Lazerinis spinduliavimas
nežiūrėkite į spindulį
Lazerio klasė 2
 Pavojinga zona! Rankas, pirštus ir
plaštakas laikykite toliau nuo šios
zonos.
Atkreipkite dėmesį į pjūklo disko matme-
nis. Kiaurymės skersmuo turi tiksliai ati-
tikti prietaiso suklį. Nenaudokite tvirtina-
mųjų elementų ar adapterių.
1 609 92A 1GN | (23.6.15)
Gaminio ir techninių duomenų aprašas
Elektrinio įrankio paskirtis
Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant me-
dienoje tiesius išilginius ir skersinius pjūvius. Įstrižo pjūvio ho-
rizontalioje plokštumoje kampas gali būti nuo –48° iki +48°,
o įstrižo pjūvio vertikalioje plokštumoje kampas – nuo 0° iki
45°.
Elektrinio įrankio galia yra tinkama kietajai ir minkštajai me-
dienai pjauti.
Elektrinis įrankis nėra skirtas aliuminiui ir kitiems spalvotie-
siems metalams pjauti.
Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio
prietaiso schemose nurodytus numerius.
1 Rankena
2 Įspėjamasis lazerio spindulio ženklas
3 Svirtelė prietaiso svertui atblokuoti
4 Apsauginis gaubtas
5 Slankusis apsauginis gaubtas
6 Slydimo ratukas
7 Atraminis bėgelis
8 Pjovimo stalas
9 Montavimo kiaurymės
10 Įstatomoji plokštelė
11 Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoti
12 Apsauga nuo apvirtimo
13 Kampo žymeklis (horizontalioje plokštumoje)
Norint atlikti įstrižus pjū-
14 Įpjovos standartiniam įstrižo pjūvio kampui
vius vertikalioje plokštu-
15 Įstrižo pjūvio kampo skalė (horizontalioje plokštumoje)
moje, reikia visiškai iš-
16 Tvirtinamasis varžtas stacionariai pjovimo stalo ilgina-
traukti reguliuojamą atra-
minį bėgelį.
17 Pjovimo stalo ilginamoji dalis (stacionari)
18 Reguliuojamas atraminis bėgelis
19 Veržtuvas
20 Lazerio mazgas/lazerio išėjimo anga
21 Rankenėlė įstrižo pjūvio kampui užfiksuoti (vertikalioje
22 Rankena prietaisui nešti
Lazerio spindulys pjūvio
23 Dulkių surinkimo maišelis
liniją pasirinktinai gali ro-
dyti pjūklo disko kairėje 24 Gylio ribotuvo reguliavimo varžtas
arba dešinėje.
25 Gylio ribotuvas
26 Pjūklo diskas
27 Įjungimo-išjungimo jungiklis
28 Jungiklis lazeriui (pjūvio linijoms žymėti)
29 Pjuvenų išmetimo anga
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Jei nepaisysite žemiau pateik-
tų saugos nuorodų ir reikalavimų, gali trenkti
elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.
(horizontalioje plokštumoje)
majai daliai 17
plokštumoje)
