Planungshinweise für Innenaufstellung

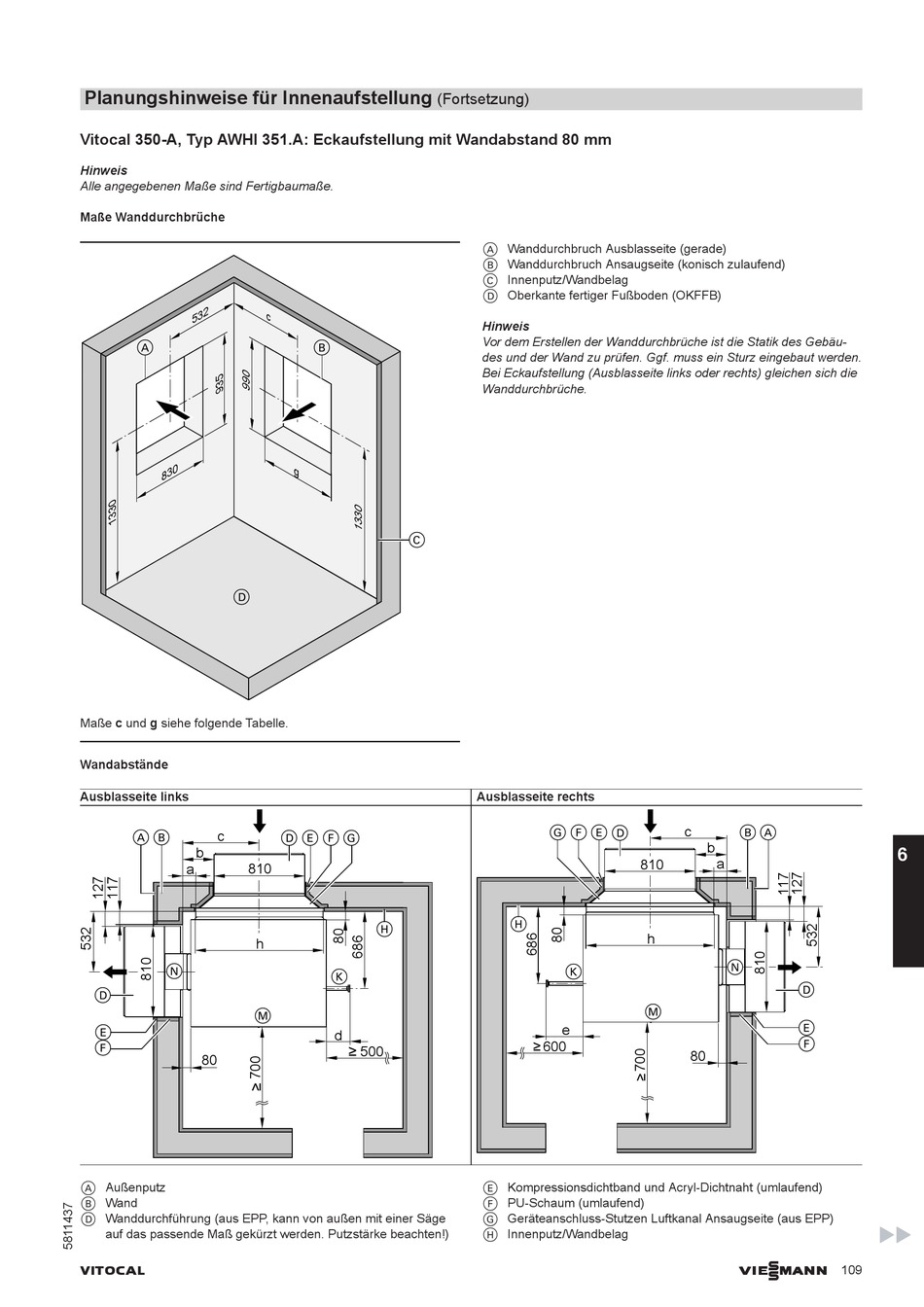

Vitocal 350-A, Typ AWHI 351.A: Eckaufstellung mit Wandabstand 80 mm

Hinweis
Alle angegebenen Maße sind Fertigbaumaße.
Maße Wanddurchbrüche
2
5 3
A
0
8 3
D
Maße c und g siehe folgende Tabelle.
Wandabstände
Ausblasseite links
c
A B
b
a 810
N
D
M
E
F
80
A Außenputz
B Wand
D Wanddurchführung (aus EPP, kann von außen mit einer Säge
auf das passende Maß gekürzt werden. Putzstärke beachten!)
VITOCAL
c
B
g
C
D E F G
H
h
K
d
500
(Fortsetzung)
A Wanddurchbruch Ausblasseite (gerade)
B Wanddurchbruch Ansaugseite (konisch zulaufend)
C Innenputz/Wandbelag
D Oberkante fertiger Fußboden (OKFFB)
Hinweis
Vor dem Erstellen der Wanddurchbrüche ist die Statik des Gebäu-
des und der Wand zu prüfen. Ggf. muss ein Sturz eingebaut werden.
Bei Eckaufstellung (Ausblasseite links oder rechts) gleichen sich die
Wanddurchbrüche.
Ausblasseite rechts
G F E D
H
K
e
600
E Kompressionsdichtband und Acryl-Dichtnaht (umlaufend)
F PU-Schaum (umlaufend)
G Geräteanschluss-Stutzen Luftkanal Ansaugseite (aus EPP)
H Innenputz/Wandbelag
c
B A
b
a
810
h
N
D
M
E
F
80
