Zuordnung Von Einschüben Und Laufwerken; Expander-Verzonung - Dell EMC PowerEdge C6400 Installations- Und Servicehandbuch

Zuordnung von Einschüben und Laufwerken

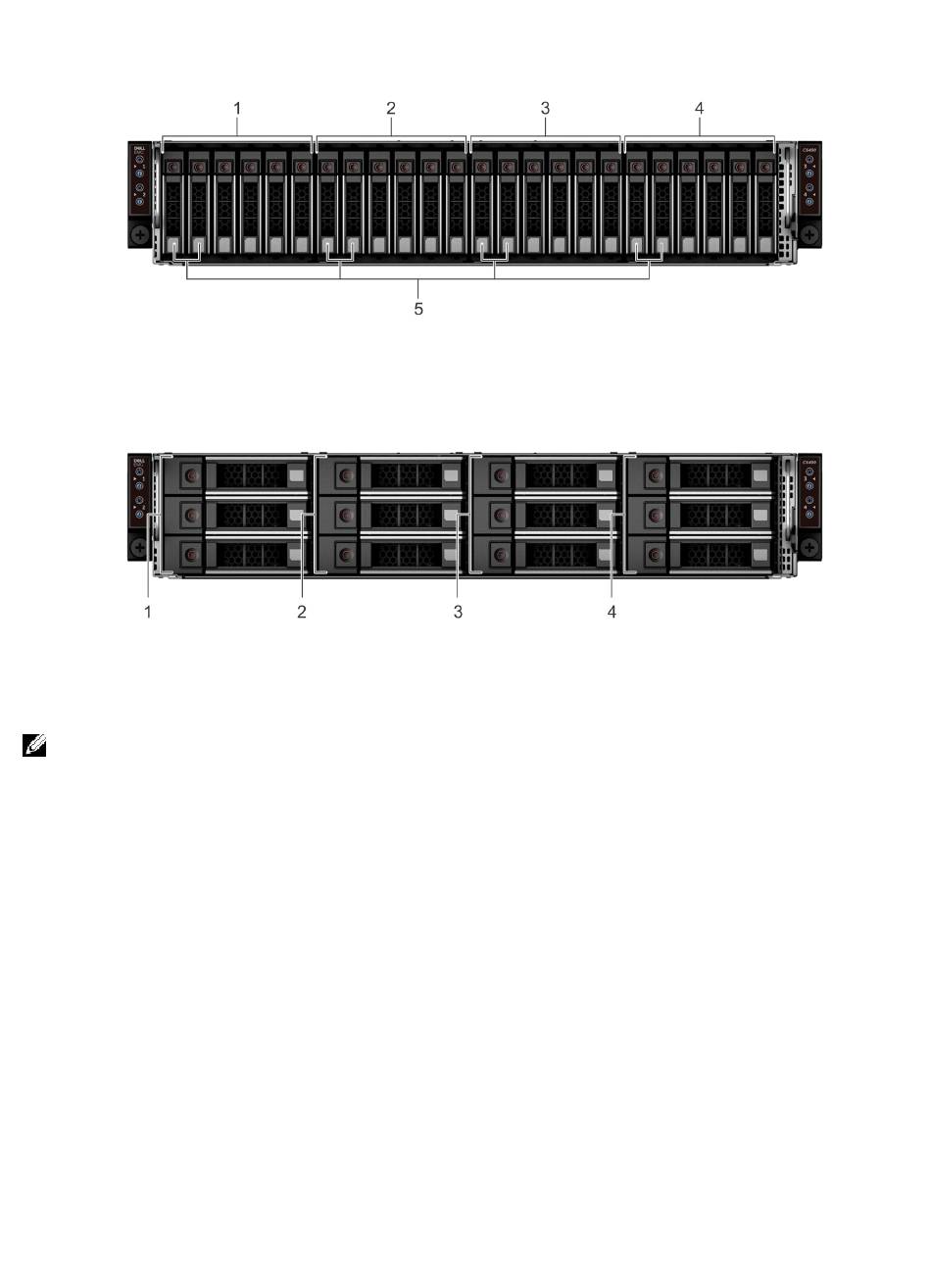

Abbildung 6. Zuordnung von Einschüben und Laufwerken für ein Gehäuse mit 24 x 2,5-Zoll-Laufwerken
1. Laufwerke 0–5 sind Einschub 1 zugeordnet
3. Laufwerke 12-17 sind Einschub 3 zugeordnet
5. Speicherort des (optionalen) NVMe-Laufwerks
Abbildung 7. Zuordnung von Einschüben und Laufwerken für ein Gehäuse mit 12 x 3,5-Zoll-Laufwerken
1. Laufwerke 0-2 sind Einschub 1 zugeordnet
3. Laufwerke 6-8 sind Einschub 3 zugeordnet
ANMERKUNG: Die Garantie der Laufwerke ist mit der Service-Tag-Nummer des entsprechenden Einschubs verknüpft.

Expander-Verzonung

Eine SAS-Erweiterungsplatine ermöglicht höhere Single-Volume-Festplattenkonfigurationen. Ein integriertes Expandergerät erweitert
das Laufwerkprofil jedes einzelnen Einschubs.
Das Dell EMC PowerEdge C6400-Gehäuse ermöglicht vier Schlitten den gleichzeitigen Zugriff auf einen einzelnen Expander-
Controller. Es gibt die folgenden beiden Zonenoptionen:
• Bis zu 6 SAS/SATA-Geräte jedes einzelnen Einschubs im geteilten Modus (6+6+6+6)
2. Laufwerke 6-11 sind Einschub 2 zugeordnet
4. Laufwerke 18-23 sind Einschub 4 zugeordnet
2. Laufwerke 3–5 sind Einschub 2 zugeordnet
4. Laufwerke 9-11 sind Einschub 4 zugeordnet
11
