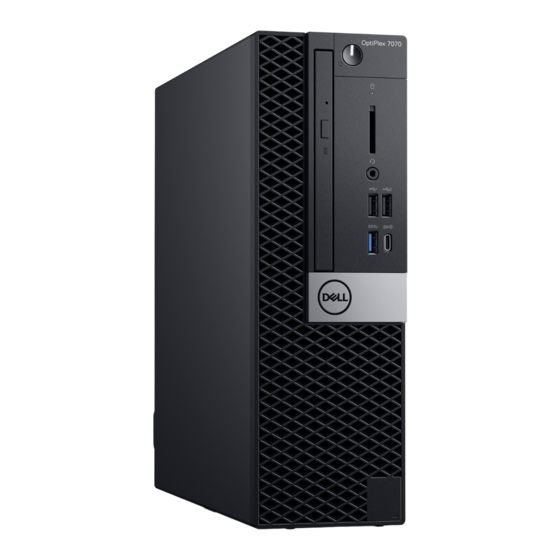

Dell OptiPlex 7070 Einrichtung Und Technische Daten
Kompaktgehäuse
Vorschau ausblenden
Andere Handbücher für OptiPlex 7070:
- Servicehandbuch (102 Seiten) ,
- Einrichtung und technische daten (34 Seiten) ,
- Servicehandbuch (59 Seiten)
Verwandte Anleitungen für Dell OptiPlex 7070
Inhaltszusammenfassung für Dell OptiPlex 7070
- Seite 1 Dell OptiPlex 7070 Kompaktgehäuse Setup und technische Daten Vorschriftenmodell: D11S Vorschriftentyp: D11S004...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Inhaltsverzeichnis 1 Einrichten des Computers......................5 2 Gehäuse............................8 Vorderansicht..................................8 Rückansicht.................................... 9 3 System............................11 Prozessor....................................11 Chipsatz....................................12 Speicher....................................12 Bei Lagerung..................................13 Speicherkombinationen............................... 13 Audio...................................... 13 Video...................................... 14 Kommunikation..................................15 Anschlüsse und Stecker..............................15 Laufwerksanschlüsse der Systemplatine.......................... 15 Betriebssystem..................................16 Netzteil....................................
- Seite 4 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................31 Aktualisieren des BIOS über das einmalige F12-Startmenü..................32 System- und Setup-Kennwort............................34 Zuweisen eines System- oder Setup-Passworts.......................35 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............35 5 Software........................... 37 Herunterladen von -Treibern..............................37 Systemgerätetreiber..............................37 Serieller E/A-Treiber..............................38 Sicherheitstreiber................................
- Seite 5 Identifier GUID-2D17BB7F-0CAD-4468-B7AC-492C800696FC Status Translation approved Einrichten des Computers 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. 3. Schließen Sie den Bildschirm an. Einrichten des Computers...
- Seite 6 ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie den Bildschirm an die separate Grafikkarte an. 4. Schließen Sie das Stromkabel an. 5. Drücken des Betriebsschalters. 6.
- Seite 7 Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. 7. Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
- Seite 8 Identifier GUID-C8CD7D40-AFBA-444C-985E-A989F9CBD689 Status Translation approved Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht Identifier GUID-898428CD-0928-4C6D-97D7-68FA2D3ECB81 Status Translation approved Vorderansicht GUID-898428CD-0928-4C6D-97D7-68FA2D3ECB81 1. Optisches Laufwerk (optional) 2. Betriebsschalter und Betriebsanzeige 3.
- Seite 9 5. Headset/universelle Audio-Buchse 6. USB 2.0-Anschluss mit PowerShare (unterstützt Akkuaufladung) 7. USB 2.0-Anschluss 8. USB 3.1 Gen 2 Typ-C-Anschluss mit PowerShare 9. USB 3.1 Gen 1-Anschluss Identifier GUID-40F421E9-26E3-4A8E-9835-11DF1FBC2E56 Status Translation approved Rückansicht GUID-40F421E9-26E3-4A8E-9835-11DF1FBC2E56 1. Audioausgangsanschluss 2. PS2-Anschluss (Tastatur) 3. Serielle Schnittstelle 4.
- Seite 10 16. Kensington-Sicherheitskabeleinschub 17. Ring für das Vorhängeschloss Gehäuse...
- Seite 11 Identifier GUID-AB67ED37-0818-4592-A25C-F04B3A73C18D Status Translation approved System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus.
- Seite 12 Intel Core-Prozessoren der 8. Generation Intel Core i3-8100 (4 Kerne/6 MB/4 T/bis zu 3,6 GHz/65 W) Intel Core i3-8300 (4 Kerne/8 MB/4 T/bis zu 3,7 GHz/65W) Intel Core i5-8400 (6 Kerne/9 MB/6 T/bis zu 4,0 GHz/65 W) Intel Core i5-8500 (6 Kerne/9 MB/6 T/bis zu 4,1GHz/65 W) Intel Core i5-8600 (6 Kerne/9 MB/6 T/bis zu 4,3 GHz/65 W) Intel Core i7-8700 (6 Kerne/12 MB/12 T/bis zu 4,6 GHz, 65 W) Identifier...
- Seite 13 DDR4 DRAM (ohne ECC) Arbeitsspeicher mit 2.666 MHz läuft auf i3-Prozessoren bei Geschwindigkeit 2.400 MHz Identifier GUID-4EAB9A0B-C403-4BCD-B692-9419BDDFED24 Status Translation approved Bei Lagerung GUID-4EAB9A0B-C403-4BCD-B692-9419BDDFED24 Tabelle 5. Speicherspezifikationen Bauweise Schnittstelle Kapazität SSD-Laufwerk (Solid State M.2 2280/2,5 Zoll Bis zu zwei TB • SATA AHCI, bis zu 6 Gbit/s Drive) •...
- Seite 14 • Dell AX210CR USB-Stereolautsprecher (optional) • Dell 2.0-Lautsprechersystem – AE215 (optional) • Dell 2.1-Lautsprechersystem – AE415 (optional) • Dell Wireless 360-Lautsprechersystem – AE715 (optional) • Dell Stereo-Soundleiste – AX510 • Dell Professional-Soundleiste – AE515 • Kombianschluss für Stereo-Headset/Mikrofon Interner Verstärker...
- Seite 15 Identifier GUID-366F9F29-287E-4B3B-BDD2-D6881A7CD16F Status Translation approved Kommunikation GUID-366F9F29-287E-4B3B-BDD2-D6881A7CD16F Tabelle 9. Kommunikation Netzwerkadapter Intel i219-LM Gigabit Ethernet LAN 10/100/1000 (Remote- Aktivierung, PXE-Unterstützung und Unterstützung für Intel Active-Management-Technik) Wireless • Qualcomm QCA61x4A Dualband 2x2 802.11ac Wireless mit MU- MIMO + Bluetooth 4.2 • Intel Wireless-AC 9560, Dualband 2x2 802.11ac Wi-Fi mit MU- MIMO + Bluetooth 5 Identifier...
- Seite 16 Tabelle 11. Laufwerksanschlüsse der Systemplatine M.2-Anschlüsse • 1 – 2230/2280 • 1 – 2230- (passgeformt für den Support von integriertem oder separatem WiFi, Support für Intel CNVi oder USB2.0/PCIe) Serieller ATA-Anschluss (SATA) 3 (ein Gen2-Port für ODD, die übrigen Ports unterstützen Gen3) PCIe-X16-Steckplatz 1 (standardmäßiger Support Rev.
- Seite 17 Das Datenblatt zu diesem Produkt finden Sie unter http://www.dell.com/ regulatory_compliance. Details zum Programm zur ökologischen Verantwortung von Dell, bei dem es darum geht, den Energieverbrauch von Produkten zu optimieren, die Materialien zur Entsorgung zu reduzieren oder zu vermeiden, die Lebensdauer von Produkten zu verlängern und effektive und bequeme Lösungen für die Geräte-Wiederherstellung zu bieten, können Sie unter www.dell.com/Environment einsehen.
- Seite 18 Tower Micro Br/Cl-Reduzierung: Kunststoffteile über 25 Gramm dürfen nicht mehr als 1000 ppm Chlor bzw. nicht mehr als 1000 ppm Brom auf homogener Ebene enthalten. Folgendes kann ausgeschlossen werden: – Leiterplatten, Kabel und Verkabelung, Lüfter und elektronische Komponenten Erwartete erforderliche Kriterien für die seit Anfang 2018 wirksame EPEAT-Revision Nein Nein Mindestens 2 % Post-Consumer-Recycled(PCR)-Kunstoffe als Standard im Produkt.
- Seite 19 Startmenü GUID-8FC0315F-0CBF-461A-996F-54A98F99D05A Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. Dieses Menü ist nützlich, wenn Sie versuchen, auf einem bestimmten Gerät zu starten oder die Diagnose für das System aufzurufen.
- Seite 20 Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabe Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich.
- Seite 21 Option Beschreibung Advanced Boot Options Ermöglicht die Auswahl der Option „Enable Legacy Option ROMs“ (Legacy-Option-ROMs aktivieren) im UEFI-Startmodus. Standardmäßig ist diese Option aktiviert. • Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung • Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) UEFI Boot Path Security Mit dieser Option können Sie steuern, ob Benutzer beim Starten eines UEFI-Startpfads aus dem F12-Systemstartmenü...
- Seite 22 Option Beschreibung Drives Bietet Ihnen die Möglichkeit, die verschiedenen integrierten Laufwerke zu aktivieren oder zu deaktivieren: • SATA-0 • SATA-2 • SATA-3 • SATA-4 • M.2 PCIe SSD-0 Smart Reporting Dieses Feld steuert, ob während des Systemstarts Fehler zu den integrierten Festplatten gemeldet werden.
- Seite 23 Tabelle 20. Video Option Beschreibung Primary Display Ermöglicht die Auswahl des primären Displays, wenn mehrere Controller im System verfügbar sind. • Auto (Automatisch) (Standardeinstellung) • Intel HD-Grafikkarte ANMERKUNG: Wenn Sie nicht Auto (Automatisch) auswählen, wird das integrierte Grafikgerät vorhanden und aktiviert sein. Identifier GUID-5E6FB5FE-AC41-417C-9EDA-F75CF82220CB Status...
- Seite 24 Option Beschreibung TPM 2.0 Security Hiermit können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) für das Betriebssystem sichtbar ist. • TPM On (TPM Ein) (Standardeinstellung) • Clear • PPI Bypass for Enable Commands (PPI-Kennwortumgehung zum Aktivieren von Befehlen) •...
- Seite 25 Option Beschreibung Expert Key Management Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im benutzerdefinierten Modus befindet. Die Option Enable Custom Mode (Benutzerdefinierten Modus aktivieren) ist standardmäßig deaktiviert. Die Optionen sind: • PK (Standardeinstellung) • • • Bei aktivierter Option Custom Mode (Benutzerdefinierter Modus) werden die relevanten Optionen für PK, KEK, db und dbx angezeigt.
- Seite 26 Tabelle 24. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. • All – Standard • • • Intel SpeedStep Ermöglicht das Aktivieren oder Deaktivieren des Intel SpeedStep- Modus für den Prozessor.
- Seite 27 Option Beschreibung Deep Sleep Control Ermöglicht die Festlegung der Steuerung, wenn Deep Sleep aktiviert ist. • Disabled (Deaktiviert) (Standardeinstellung) • Enabled in S5 only (Nur in S5 aktiviert) • Enabled in S4 and S5 (Nur in S5 und S4 aktiviert) Fan Control Override Die Option ist standardmäßig nicht ausgewählt.
- Seite 28 Option Beschreibung Warnings and Errors Diese Option bewirkt, dass der Startvorgang nur angehalten wird, wenn Warnungen oder Fehler erkannt werden. Wählen Sie eine der folgenden Optionen: • Prompt on Warnings and Errors (Eingabeaufforderung bei Warnungen und Fehlern) – Standardeinstellung • Continue on Warnings (Bei Warnungen fortfahren) •...
- Seite 29 Tabelle 29. Wireless Option Beschreibung Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte. Die Optionen sind: • WLAN/WiGig • Bluetooth Alle Optionen sind standardmäßig aktiviert. Identifier GUID-9D7B9D1D-BD13-4AB9-96D8-3E0C91F45527 Status Translation approved Maintenance (Wartung) GUID-9D7B9D1D-BD13-4AB9-96D8-3E0C91F45527 Tabelle 30. Maintenance (Wartung) Option Beschreibung Service Tag...
- Seite 30 Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).
- Seite 31 3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“.
- Seite 32 F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird.
- Seite 33 4. Wählen Sie ein externes USB-Gerät aus. 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). System-Setup...
- Seite 34 6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. 7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. Identifier GUID-859887F0-B1B4-4530-855E-100D4FDE930A Status Translation approved System- und Setup-Kennwort GUID-859887F0-B1B4-4530-855E-100D4FDE930A Tabelle 33.
- Seite 35 VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert Identifier GUID-D91DBF33-F0AB-477E-A22D-D6CD2D066BBE Status...
- Seite 36 5. Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. 6. Drücken Sie auf „Y“, um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. System-Setup...
- Seite 37 Herunterladen von -Treibern GUID-6E8E3CB8-E173-461A-975F-90DF0C9EE742 1. Schalten Sie das/den Desktop ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf . ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell.
- Seite 38 Identifier GUID-7B4AEC23-4D48-4B92-BEDC-92E7B712942A Status Translation approved Serieller E/A-Treiber GUID-7B4AEC23-4D48-4B92-BEDC-92E7B712942A Überprüfen Sie, ob die Treiber für das Touchpad, die IR-Kamera und die Tastatur installiert sind. Software...
- Seite 39 Abbildung 2. Serieller E/A-Treiber Identifier GUID-0E6A888D-DC20-4F4F-8CD9-3CAF40D99CC7 Status Translation approved Sicherheitstreiber GUID-0E6A888D-DC20-4F4F-8CD9-3CAF40D99CC7 Überprüfen Sie, ob die Sicherheitstreiber bereits auf dem System installiert sind. Identifier GUID-A4754F54-9D4A-4564-B53B-9ECD96C4EBE9 Status Translation approved USB-Treiber GUID-A4754F54-9D4A-4564-B53B-9ECD96C4EBE9 Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Identifier GUID-FD7E84C2-76B4-45BE-8423-1309B6EF8312 Status...
- Seite 40 Identifier GUID-51CFD8DA-74F8-4F6D-990A-F04333A0ACB4 Status Translation approved Speicher-Controller GUID-51CFD8DA-74F8-4F6D-990A-F04333A0ACB4 Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem System installiert sind. Software...
- Seite 41 Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
