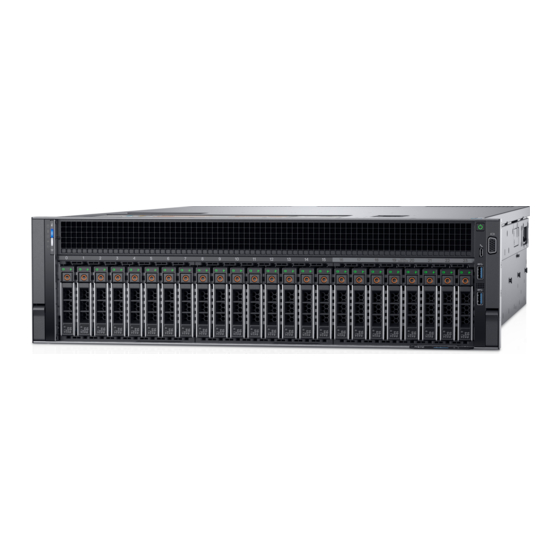

Dell PowerEdge R940 Zusätzliche Anleitung
Aktualisieren des dell poweredge r940-systems von einer konfiguration mit zwei prozessoren auf vier prozessoren
Vorschau ausblenden
Andere Handbücher für PowerEdge R940:
- Installations- und servicehandbuch (174 Seiten) ,
- Installation (168 Seiten) ,
- Technische daten (19 Seiten)
Verwandte Anleitungen für Dell PowerEdge R940
Inhaltszusammenfassung für Dell PowerEdge R940
- Seite 1 Aktualisieren des Dell PowerEdge R940-Systems von einer Konfiguration mit zwei Prozessoren auf vier Prozessoren...
- Seite 2 Copyright © 2017 Dell Inc. oder dessen Tochtergesellschaften. Alle Rechte vorbehalten. 2017 - 10 Teilenummer - 7WCG8 Rev. A00...
-
Seite 3: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. - Seite 4 Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
- Seite 5 Fassen Sie die Systemabdeckung an beiden Seiten und heben Sie sie vom System ab. Halten Sie das Kühlgehäuse an beiden Enden fest und heben Sie es nach oben aus dem System. ANMERKUNG: Das Kühlgehäuse für das System mit zwei Prozessoren kann entsorgt werden. ANMERKUNG: Wenn Sie über ein 3UPI-System mit zwei Prozessoren verfügen, entfernen Sie die beiden 3UPI-Kabel von der Systemplatine und entsorgen Sie sie.
- Seite 6 ANMERKUNG: Kühlkörper, Prozessoren, Prozessorhalterungen und DIMMs sind nicht im Lieferumfang des Kits enthalten. Sie müssen separat bestellt werden. Biegen Sie die äußeren Kanten der Halterung am Rand des Prozessors und stellen Sie sicher, dass der Prozessor in den Klammern gesperrt ist (an der Halterung). ANMERKUNG: Stellen Sie sicher, dass die Stift-1-Markierung auf der Halterung an der Stift-1-Markierung auf dem Prozessor ausgerichtet ist, bevor Sie die Halterung auf dem Prozessor platzieren.
- Seite 7 Setzen Sie bei Bedarf die NVMe-Extender-Karten von der Systemplatine in den entsprechenden Steckplatz auf dem Erweiterungskarten-Riser um. Gehen Sie dabei wie im Installations- und Service-Handbuch oder auf dem Systeminformations-Etikett (SIL) beschrieben vor und schließen Sie die neuen NVMe-Kabel wie erforderlich an. Mehr über die NVMe-Verkabelung erfahren Sie im Video unter www.Dell.com/QRL/PER940/4S-NVMe-cabling. Abbildung 8. 4S-NVMe-Verkabelung Entfernen Sie Platzhalter des Erweiterungskarten-Risers von der Rückseite des Systems.
- Seite 8 Abbildung 9. Entfernen des Platzerhalters für den Erweiterungskarten-Riser Entfernen Sie die Schutzabdeckungen von den Anschlüssen des Erweiterungskarten-Risers auf dem PEM. Um den Erweiterungskarten-Riser zu installieren, heben Sie den Freigabehebel in die obere Position. Abbildung 10. Einsetzen des Erweiterungskarten-Risers Richten Sie die Führungsschiene an den Seiten des Erweiterungskarten-Risers an dem Schlitz auf der Seite des Systems aus und senken Sie den Erweiterungskarten-Riser in das System.
- Seite 9 Abbildung 11. Einsetzen des Quad-Prozessor-Kühlgehäuses Richten Sie die Laschen an der Systemabdeckung an den Führungsschlitzen am System aus und schieben Sie die Systemabdeckung nach vorn, um die Systemabdeckung zu verriegeln. Drehen Sie mit einem Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher (Größe 2) die Verriegelung der Sperrklinke in die geschlossene Position. Abbildung 12.
