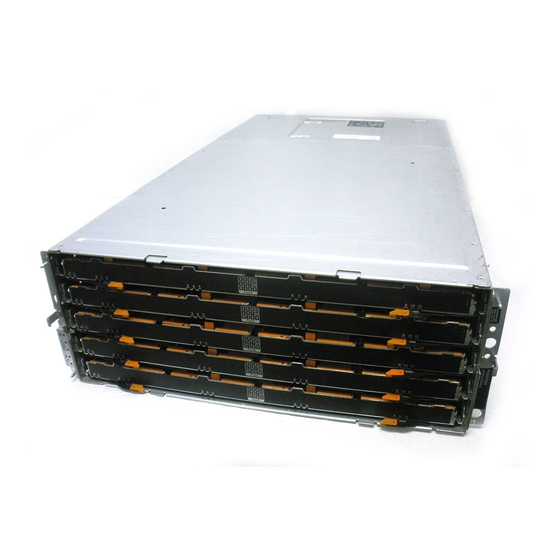

Dell PowerVault MD3060e Handbuch Zum Einstieg
Speichergehäuse
Vorschau ausblenden
Andere Handbücher für PowerVault MD3060e:
- Benutzerhandbuch (41 Seiten) ,
- Bereitstellungshandbuch (14 Seiten) ,
- Handbuch (11 Seiten)
Verwandte Anleitungen für Dell PowerVault MD3060e
Inhaltszusammenfassung für Dell PowerVault MD3060e
- Seite 1 Dell PowerVault MD3060e Speichergehäuse Handbuch zum Einstieg Vorschriftenmodell: E08J Series Vorschriftentyp: E08J001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™... -
Seite 3: Installation Und Konfiguration
19,5 kg (43,0 Pfund). Wenn alle physikalischen Laufwerke vollständig eingebaut sind, wiegt es 105,2 kg (232,0 Pfund). WARNUNG: Ihr System muss von einem zertifizierten Dell Service-Techniker installiert werden. Für die sichere Installation eines leeren Systems sind mindestens drei Service-Techniker erforderlich. Für die Installation eines vollständig bestückten Systems benötigen Sie ein mechanisches Hebewerkzeug, um das System auf einem Rack zu befestigen. -
Seite 4: Öffnen Und Schließen Der Laufwerksschublade
Öffnen und Schließen der Laufwerksschublade Abbildung 2. Öffnen und Schließen der Laufwerksschublade Öffnen Sie die Laufwerksschublade, um die Träger der physikalischen Laufwerke zu installieren oder zu entfernen. ANMERKUNG: Sie können nur eine Laufwerksschublade auf einmal öffnen. Das Erzwingen des gleichzeitigen Öffnens von mehr als einer Schublade kann möglicherweise die Baugruppe beschädigen und zu unerwarteten Ergebnissen führen. -
Seite 5: Anschließen Der/Des Netzstromkabel(S)
ANMERKUNG: Vergewissern Sie sich mithilfe der Griffe, dass alle Schubladen fest geschlossen sind. Anschließen der/des Netzstromkabel(s) Abbildung 4. Stromkabel anschließen Verbinden Sie das bzw. die Stromversorgungskabel mit dem System. Befestigen des/der Netzstromkabel(s) Abbildung 5. Stromkabel befestigen Öffnen Sie die Kabelhalterungen, indem Sie an den Laschen auf beiden Seiten ziehen, legen das Kabel ein und befestigen das Systemstromkabel wie in der Illustration gezeigt. -
Seite 6: Einschalten Des Systems
Installieren Sie die Frontverkleidung wie in der Abbildung dargestellt. Weitere nützliche Informationen WARNUNG: Beachten Sie die Hinweise zu Sicherheit und Betrieb, die mit dem Computer geliefert wurden. Garantieinformationen wurden möglicherweise als separates Dokument beigelegt. Sie können die Funktionen des Dell PowerVault MD3060e in den folgenden beiden Möglichkeiten nutzen:... -
Seite 7: Wie Sie Technische Unterstützung Erhalten
• Als ein Erweiterungsgehäuse, wenn eine Verbindung mit dem Dell PowerVault MD Series Dense- Speicher-Array(s) hergestellt ist. • Als Speichergehäuse, wenn eine Verbindung zu einem Dell PowerEdge-Server über einen geeigneten Host-Bus-Adapter (HBA) hergestellt ist. • Für die Verwendung des MD3060e als ein Speichergehäuse angeschlossen an Dell PowerEdge- Server, lesen Sie die folgenden Anleitungen: –... - Seite 8 Gewicht (maximale Konfiguration) 105,20 kg (232,0 Pfund) Gewicht (leer) 19,50 kg (43,0 Pfund) Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets. Temperatur Maximaler Temperaturgradient (Betrieb 20 °C/Stunde (36 °F/Stunde) und Lagerung) Lagerungstemperatur-Grenzwerte -40 °C bis 65 °C (-40 °F bis 149 °F) Temperatur (Dauerbetrieb) Temperaturbereiche (in einer Höhe von...
- Seite 9 Umgebungsbedingungen Relative Luftfeuchtigkeit Bei Lagerung 5 % bis 95 % relativer Luftfeuchtigkeit (RH) mit 33 °C (91 °F) bei einem max. Taupunkt. Atmosphäre muss jederzeit nicht kondensierend sein. Zulässige Erschütterung Betrieb 0,26 bei 5 Hz bis 350 Hz in Betriebsrichtung Bei Lagerung 1,87 bei 10 Hz bis 500 Hz über 15 Minuten (alle sechs...
- Seite 10 Umgebungsbedingungen ANMERKUNG: Gilt ausschließlich für ANMERKUNG: Die ins Rechenzentrum eintretende Rechenzentrumumgebungen. Luft muss über MERV11- oder MERV13-Filterung Luftfilterungsanforderungen beziehen verfügen. sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z.B. in einem Büro oder in einer Werkhalle, konzipiert sind.
