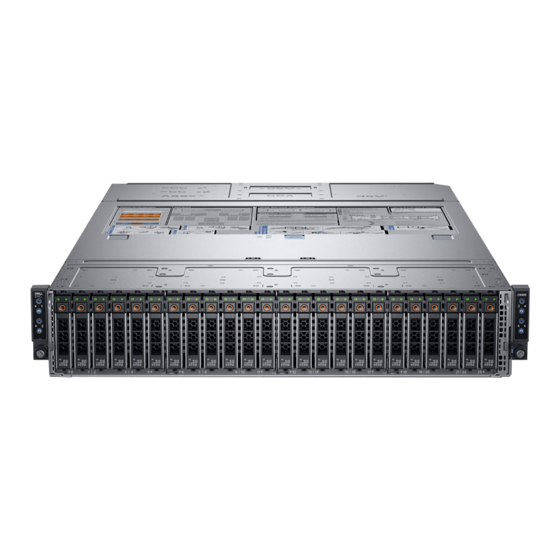

Dell EMC PowerEdge C6400
Installations- und Service-Handbuch
Vorschriftenmodell: E43S Series
Vorschriftentyp: E43S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge C6400

Inhaltszusammenfassung für Dell EMC PowerEdge C6400

  • Seite 1 Dell EMC PowerEdge C6400 Installations- und Service-Handbuch Vorschriftenmodell: E43S Series Vorschriftentyp: E43S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2017 –2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Dell EMC PowerEdge C6400 – Übersicht................6 ............................. 6 Unterstützte Konfigurationen ....................8 Vorderansicht des Dell EMC PowerEdge C6400Gehäuses ............................8 Vorderansicht der Bedienfelder ........................10 Rückansicht des Gehäuses mit Einschüben ........................11 Zuordnung von Einschüben und Laufwerken ................................11 Expander-Verzonung ................................
  • Seite 4 ............................38 Entfernen eines Schlittens ............................40 Einbauen eines Schlittens ..................................42 Laufwerke ..........................42 Entfernen eines Laufwerkträgers ..........................43 Installieren eines Laufwerkträgers ........................44 Entfernen eines Laufwerkplatzhalters .........................45 Einsetzen eines Laufwerkplatzhalters ....................45 Entfernen eines Laufwerks aus einem Laufwerkträger ....................46 Installieren eines Laufwerks in einem Laufwerkträger ................................47 Netzteileinheiten ............................47...
  • Seite 5 ........................82 Entfernen der Temperatursensorplatine ........................83 Installieren der Temperatursensorplatine 5 Wie Sie Hilfe bekommen....................84 ............................84 Kontaktaufnahme mit Dell EMC ............................84 Feedback zur Dokumentation ......................84 Zugriff auf Systeminformationen mithilfe von QRL ................85 Quick Resource Locator (QRL) für C6400- und C6420-Systeme ........................

  • Seite 6: Dell Emc Poweredge C6400 - Übersicht

    Dell EMC PowerEdge C6400 – Übersicht PowerEdge C6400 ist ein hochdichtes 2HE-Gehäuse, das bis zu vier unabhängige Einschübe mit zwei Sockeln (2S) unterstützen kann. Das PowerEdge C6400Gehäuse unterstützt die folgenden Konfigurationen: • bis zu 24 x 2,5-Zoll-Laufwerke (SAS oder SATA) •...
  • Seite 7 Abbildung 1. Unterstützte Konfigurationen für PowerEdge C6400...

  • Seite 8: Vorderansicht Des Dell Emc Poweredge C6400Gehäuses

    Vorderansicht des Dell EMC PowerEdge C6400Gehäuses Abbildung 2. Vorderansicht des Gehäuses mit 24 x 2,5-Zoll-Laufwerken Linkes Bedienfeld Laufwerkschacht Rechtes Bedienfeld EST-Nummer Abbildung 3. Vorderansicht des Gehäuses mit 12 x 3,5-Zoll-Laufwerken Linkes Bedienfeld Laufwerkschacht Rechtes Bedienfeld EST-Nummer Vorderansicht der Bedienfelder Abbildung 4. Vorderansicht der linken und rechten Bedienfelder...
  • Seite 9 Tabelle 1. Bedienfeld Element Anzeige oder Schaltfläche Symbol Beschreibung Linkes Bedienfeld – Die Netzstromanzeige und die Systemidentifikations-LED für die Einschübe 1 und 2 befinden sich auf dem linken Bedienfeld. Rechtes Bedienfeld – Die Netzstromanzeige und die Systemidentifikations-LED für die Einschübe 3 und 4 befinden sich auf dem rechten Bedienfeld.

  • Seite 10: Rückansicht Des Gehäuses Mit Einschüben

    Element Anzeige oder Schaltfläche Symbol Beschreibung leuchtet die Netzstromanzeige gelb. ANMERKUNG: Zum ordnungsgemäßen Herunterfahren eines ACPI-konformen Betriebssystems betätigen Sie den Betriebsschalter. Drücken Sie die Systemidentifikationstaste für Systemidentifikationstaste: die Einschübe 2 und 4 • Zur Bestimmung der Position eines bestimmten Schlittens innerhalb des Gehäuses.

  • Seite 11: Zuordnung Von Einschüben Und Laufwerken

    Expander-Verzonung Eine SAS-Erweiterungsplatine ermöglicht höhere Single-Volume-Festplattenkonfigurationen. Ein integriertes Expandergerät erweitert das Laufwerkprofil jedes einzelnen Einschubs. Das Dell EMC PowerEdge C6400-Gehäuse ermöglicht vier Schlitten den gleichzeitigen Zugriff auf einen einzelnen Expander- Controller. Es gibt die folgenden beiden Zonenoptionen: • Bis zu 6 SAS/SATA-Geräte jedes einzelnen Einschubs im geteilten Modus (6+6+6+6)
  • Seite 12 • Bis zu 12 SAS/SATA-Geräte von Einschub 1 und Einschub 3 im Verzonungsmodus (12+12) ANMERKUNG: • Installieren Sie Expander-Firmware 2.07 (X25-00) oder höher, um diese Konfigurationen zu unterstützen • Der Expander-Modus ist nur mit einer PERC-Karte möglich und wird von integrierten SATA-Controllern nicht unterstützt.

  • Seite 13: Diagnoseanzeigen

    Diagnoseanzeigen Die Diagnoseanzeigen auf dem System geben den Betriebs- und Fehlerstatus an. Laufwerkanzeigecodes Jeder Laufwerkträger verfügt über eine Aktivitäts-LED-Anzeige und eine Status-LED-Anzeige. Die Anzeigen liefern Informationen über den aktuellen Status des Laufwerks. Die Aktivitäts-LED-Anzeige zeigt an, ob das Laufwerk aktuell verwendet wird oder nicht. Die Status-LED-Anzeige zeigt die Stromversorgung des Laufwerks an.

  • Seite 14: Anzeigecodes Des Netzteils

    VORSICHT: Die Netzteile müssen über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Dies führt zu einer Nichtübereinstimmung der Netzteile oder einem Systemfehler wenn das System...

  • Seite 15: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Das System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert. Der Express- Servicecode und die Service-Tag Nummer sind an der Vorderseite des Gehäuses durch Herausziehen der EST-Nummer ersichtlich. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 10. Ausfindigmachen der Service-Tag-Nummer Ihres Systems...
  • Seite 16 Abbildung 11. Griffstellen des Systems...
  • Seite 17 Abbildung 12. Etikett mit Systeminformationen für den Schlitten...

  • Seite 18: Dokumentationsangebot

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 19 Dell.com/operatingsystemmanuals Betriebssystems finden Sie in der Dokumentation zum Betriebssystem. Systemverwaltung Weitere Informationen zur Systems Dell.com/poweredgemanuals Management Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Dell.com/openmanagemanuals >...

  • Seite 20: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Abmessungen des Dell EMC PowerEdge C6400-Gehäuses Abbildung 13. Abmessungen des PowerEdge C6400-Gehäuses Tabelle 5. Abmessungen des PowerEdge C6400-Gehäuses 482,6 mm (19 Zoll) 448 mm (17,63 Zoll) 86,8 mm (3,41 Zoll)

  • Seite 21: Gehäusegewicht

    Gehäusegewicht Tabelle 6. Gewicht des Dell EMC PowerEdge C6400Gehäuse mit PowerEdge C6420Einschüben System- Maximalgewicht (mit allen Einschüben und Laufwerken) Systeme mit 12 x 3,5-Zoll-Festplatten 43,62 kg (96,16 lb) Systeme mit 24 x 2,5-Zoll-Festplatten 41,46 kg (91,40 lb) Systeme ohne Rückwandplatine 34,56 kg (76,19 lb) Unterstützte Betriebssysteme...

  • Seite 22: Gehäuseverwaltungsplatine - Technische Daten

    Anschluss des Lüftergehäuses 2 für Lüfter 3 und 4 Laufwerke und Speicher – Technische Daten Das Dell EMC PowerEdge C6400Gehäuse unterstützt SAS- und SATA-Festplattenlaufwerke sowie Solid State Drives (SSDs). Tabelle 8. Unterstützte Laufwerkoptionen für das Dell EMC PowerEdge C6400Gehäuse Maximale Anzahl von Laufwerken im Gehäuse...

  • Seite 23: Mittelplatine - Technische Daten

    Masseverbinder für Stromkabel der Mittelplatine Umgebungsbedingungen Der folgende Abschnitt enthält Informationen und technische Daten zu den Umgebungsbedingungen des Systems. ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Datenblättern zu Produkt und Umwelt in den Handbüchern und Dokumenten auf Dell.com/poweredgemanuals...

  • Seite 24: Temperatur - Technische Daten

    Temperatur – Technische Daten Tabelle 10. Temperatur – Technische Daten Temperatur Technische Daten Speicher -40° C bis 65 °C (-40 °F bis 149° F) Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) 10 °C bis 35 °C (50 °F bis 95 °F) ohne direkte Sonneneinstrahlung auf die Geräte.

  • Seite 25: Maximale Höhe - Technische Daten

    Maximale Höhe – Technische Daten Tabelle 14. Maximale Höhe – Technische Daten Maximale Höhe über NN Technische Daten Während des Betriebs 3048 m (10.000 Fuß) Speicher 12.000 m (39.370 Fuß) Herabstufung der Betriebstemperatur - Technische Daten Tabelle 15. Betriebstemperatur Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Maximale Temperatur verringert sich um 1 °C/300 m (1 °F/...

  • Seite 26: Technische Daten Für Standardbetriebstemperatur

    Technische Daten für Standardbetriebstemperatur ANMERKUNG: Not availabe (Nicht verfügbar): zeigt an, dass die Konfiguration von Dell EMC nicht angeboten wird. Not supported (Nicht unterstützt): zeigt an, dass die Konfiguration thermisch nicht unterstützt wird. ANMERKUNG: Alle Komponenten, einschließlich der DIMMs, Kommunikationskarten, M.2-SATA- und PERC-Karten, können mit ausreichenden Temperaturspannen unterstützt werden, wenn die Umgebungstemperatur der maximalen...
  • Seite 27 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...
  • Seite 28 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...
  • Seite 29 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...
  • Seite 30 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...
  • Seite 31 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...
  • Seite 32 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...
  • Seite 33 Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Gehäus Prozes Max. Kein Unters e für e für e für e für e für e für e für e für e für sor- DIMM- Rückw tützte 12 x 3, 8 x 3,5 4 x 3,5 24 x 2, 20 x 2,...

  • Seite 34: Erweiterte Betriebstemperatur - Technische Daten

    Tabelle 23. Konfigurationsbeschränkungen für Mellanox ConnectX-4-EDR-Dual-Port-Karte mit aktiver (optischer) Konnektivität 3,5-Zoll-Gehäuse 2,5-Zoll-Gehäuse Keine Rückwandpl atine CPU-TDP 12 x HDDs 8 x HDDs 4 x HDDs 24 x HDDs 16 x HDDs 8 x HDDs 4 x HDDs k. A. 205W Nicht unterstützt 200W 173W...

  • Seite 35: Betrieb Mit Frischluftkühlung

    Erweiterte Betriebstemperatur Technische Daten ANMERKUNG: Außerhalb der Standardbetriebstemperatur (10 °C bis 35 °C) kann das System für maximal 1 % seiner jährlichen Betriebsstunden bis hinunter auf -5 °C oder bis hinauf auf 45 °C arbeiten. Bei Temperaturen zwischen 40 °C und 45 °C verringert sich die maximal zulässige Temperatur oberhalb von 950 m um 1 °C je 125 m (1 °F je 228 Fuß).

  • Seite 36: Installieren Und Entfernen Von Gehäusekomponenten

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 37: Empfohlene Werkzeuge

    • Erdungsband • ESD-Matte Das Innere des Gehäuses VORSICHT: Dieses System darf aus Kühlungsgründen nur mit ordnungsgemäß montierter Abdeckung betrieben werden. Abbildung 16. Das Innere des Dell EMC PowerEdge C6400Gehäuses Schlitten Rechte Mittelplatine Lüftergehäuse (2) Lüfter (4) Rechte Verbindungsplatine Rückwandplatine Laufwerkgehäuse...

  • Seite 38: Dell Emc Poweredge C6420-Einschub

    Speichersteckplatz (4) Kühlkörpermodul des Prozessors CPU1 Kühlkörpermodulsockel des Prozessors CPU2 Stützhalterung M.2-SATA-Riser Speichersteckplatz (4) PCIe-Erweiterungskarten-Riserbaugruppe Dell EMC PowerEdge C6420-Einschub Entfernen eines Schlittens Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit im Inneren des Gehäuses.
  • Seite 39 Abbildung 18. Entfernen eines Schlittens...

  • Seite 40: Einbauen Eines Schlittens

    Abbildung 19. Entfernen eines Einschubplatzhalters Nächster Schritt Installieren Sie den Einschub im Gehäuse. ANMERKUNG: Wenn nicht umgehend wieder ein Einschub installiert wird, muss stattdessen ein Einschubplatzhalter installiert werden, um eine ordnungsgemäße Kühlung des Systems zu gewährleisten. Einbauen eines Schlittens Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.
  • Seite 41 Abbildung 20. Einbauen eines Schlittens...

  • Seite 42: Laufwerke

    Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. ANMERKUNG: Wenden Sie sich an den technischen Support von Dell, um die Servicekennung-Nummer der Systemplatine mit der Servicekennung-Nummer des physikalischen Knotens abzugleichen. Laufwerke VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Host-Adapter korrekt konfiguriert ist.

  • Seite 43: Installieren Eines Laufwerkträgers

    VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt. VORSICHT: Um Datenverlust zu vermeiden, muss sichergestellt werden, dass Ihr Betriebssystem das Installieren von Laufwerken unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.

  • Seite 44: Entfernen Eines Laufwerkplatzhalters

    VORSICHT: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System installiert wird, beginnt automatisch die Neuerstellung des Laufwerks. Stellen Sie sicher, dass das Ersatzlaufwerk keine Daten enthält oder nur solche Daten, die Sie überschreiben möchten. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach der Installation des Laufwerks verloren.

  • Seite 45: Einsetzen Eines Laufwerkplatzhalters

    Entfernen eines Laufwerks aus einem Laufwerkträger Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt. Schritte Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 1) die Schrauben von den Gleitschienen am Laufwerkträger.

  • Seite 46: Installieren Eines Laufwerks In Einem Laufwerkträger

    Abbildung 26. Entfernen eines Laufwerks aus einem Laufwerkträger Nächster Schritt Falls zutreffend, installieren Sie ein Laufwerk im Laufwerkträger. Installieren eines Laufwerks in einem Laufwerkträger Voraussetzungen VORSICHT: Das Kombinieren von Laufwerkträgern aus anderen Generationen von PowerEdge Servern wird nicht unterstützt. ANMERKUNG: Stellen Sie beim Installieren eines Laufwerks im Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von 4 in-lbs festgezogen werden.

  • Seite 47: Netzteileinheiten

    VORSICHT: Die Netzteile müssen über die Kennzeichnung für erweiterte Stromleistung (Extended Power Performance, EPP) verfügen. Das Kombinieren von Netzteilen (auch bei Netzteilen mit gleicher Nennleistung) aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt. Das Kombinieren von Netzteileinheiten führt zu einer Nichtübereinstimmung oder einem Systemfehler, wenn das System eingeschaltet wird.

  • Seite 48: Richtliniensteuerung

    Spitzenstromverbrauch begrenzt wird, wenn keine Redundanz mehr vorliegt, um sich der fortbestehenden Stromversorgung anzupassen. Richtliniensteuerung Wie bei allen Redundanzstrategien wird, solange sich die Netzteile in gutem Zustand befinden, die Last gleichmäßig zwischen ihnen aufgeteilt und die Kapazität beider Netzteile zur Verfügung gestellt. Wenn das Wechselstromnetz oder ein Netzteil ausfällt, tritt rasch die Stromsteuerung in Kraft, um den Stromverbrauch des Gehäuses zu beschränken und sicherzustellen, dass der Verbrauch auf einen Wert beschränkt wird, der von einem einzelnen Netzteil unterstützt werden kann.

  • Seite 49: Installieren Einer Netzteileinheit

    Abbildung 28. Entfernen eines Netzteils Nächster Schritt Installieren Sie das Netzteil oder installieren Sie den Netzteilplatzhalter. Installieren einer Netzteileinheit Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.

  • Seite 50: Systemabdeckung

    Abbildung 29. Installieren einer Netzteileinheit Nächster Schritt Schließen Sie das Netzkabel an das Netzteil und an eine Steckdose an. VORSICHT: Sichern Sie das Netzkabel beim Anschließen mit dem Band. ANMERKUNG: Wenn Sie ein neues Netzteil einbauen bzw. bei laufendem Betrieb austauschen oder hinzufügen, lassen Sie dem System einige Sekunden Zeit, um das Netzteil zu erkennen und seinen Status zu ermitteln.

  • Seite 51: Installieren Der Systemabdeckung

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 52: Rückwandplatinenabdeckung

    Abbildung 31. Installieren der Systemabdeckung Nächste Schritte Schließen Sie das System wieder an die Steckdose bzw. den Stromverteiler an. Schalten Sie jeden Schlitten im System sowie alle angeschlossenen Peripheriegeräte ein. Rückwandplatinenabdeckung Entfernen der Rückwandplatinenabdeckung Voraussetzungen ANMERKUNG: Dieses Verfahren gilt nicht für Gehäuse mit der 3,5-Zoll-Festplattenkonfiguration. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 53: Anbringen Der Rückwandplatinenabdeckung

    Abbildung 32. Entfernen der Rückwandplatinenabdeckung Nächster Schritt Installieren Sie die Rückwandplatinenabdeckung. Anbringen der Rückwandplatinenabdeckung Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Richten Sie die Schraubenöffnungen der Rückwandplatinenabdeckung auf die Schraubenöffnungen auf dem Gehäuse aus, indem Sie die Abdeckung in Richtung der Gehäusevorderseite schieben. Ziehen Sie die Schrauben, mit denen die Rückwandplatinenabdeckung am System befestigt wird, mit einem Kreuzschlitzschraubendreher (Nr.

  • Seite 54: Lüfter

    Nächster Schritt Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Lüfter Entfernen eines Kühlungslüfters Voraussetzungen WARNUNG: Das System darf nicht ohne Lüfter betrieben werden. WARNUNG: Die Kühlungslüfter drehen sich nach dem Ausschalten des Systems noch eine Weile weiter. Warten Sie, bis sich der Lüfter nicht mehr dreht, bevor Sie ihn aus dem System entfernen.

  • Seite 55: Entfernen Des Kühlungslüftergehäuses

    Abbildung 35. Einsetzen eines Kühlungslüfters Nächste Schritte Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Prüfen Sie die Management-Software, um zu sehen, ob sich der Lüfter mit optimaler Geschwindigkeit dreht. Entfernen des Kühlungslüftergehäuses Voraussetzungen WARNUNG: Das System darf nicht ohne Lüfter betrieben werden. WARNUNG: Die Kühlungslüfter drehen sich nach dem Ausschalten des Systems noch eine Weile weiter.

  • Seite 56: Installieren Des Gehäuses Des Lüfters

    Abbildung 36. Entfernen des Kühlungslüftergehäuses Nächster Schritt Installieren Sie das Lüftergehäuse. Installieren des Gehäuses des Lüfters Voraussetzungen WARNUNG: Das System darf nicht ohne Lüfter betrieben werden. ANMERKUNG: Merken Sie sich, wie die Kabel verlegt sind, wenn Sie sie aus dem System entfernen. Sie müssen sie später wieder korrekt verlegen, damit sie nicht abgeklemmt oder gequetscht werden.

  • Seite 57: Stromzwischenplatine

    Abbildung 37. Installieren des Gehäuses des Lüfters Nächste Schritte Installieren Sie die Lüfter. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Prüfen Sie die Management-Software, um zu wissen, ob sich alle Lüfter mit optimaler Geschwindigkeit drehen. Stromzwischenplatine Entfernen der Stromzwischenplatine Voraussetzungen...
  • Seite 58 Abbildung 38. Entfernen der PIB Abbildung 39. Entfernen der Stromkabel der Mittelplatine von der Stromzwischenplatine Nächster Schritt Installieren Sie die Stromzwischenplatine.

  • Seite 59: Installieren Der Stromzwischenplatine

    Installieren der Stromzwischenplatine Voraussetzung WARNUNG: Lassen Sie die Stromzwischenplatine (PIB) nach dem Ausschalten des Systems ausreichend lange entladen. Fassen Sie die Stromzwischenplatine an den Kanten an und vermeiden Sie es, die Kontaktflächen der Anschlüsse zu berühren. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Bringen Sie mit einem Kreuzschlitzschraubendreher (Nr.

  • Seite 60: Gehäuseverwaltungsplatine

    Abbildung 41. Einbauen des PIB Nächste Schritte Schließen Sie alle zuvor getrennten Kabel wieder an. Installieren Sie die Netzteile. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Gehäuseverwaltungsplatine Entfernen der Gehäuseverwaltungsplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit im Inneren des Gehäuses.

  • Seite 61: Nächster Schritt

    Abbildung 42. Entfernen der Gehäuseverwaltungsplatine Nächster Schritt Installieren Sie die Gehäuseverwaltungsplatine. Installieren der Gehäuseverwaltungsplatine Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.. Schritte Setzen Sie die Gehäuseverwaltungsplatine in das Gehäuse ein und richten Sie dabei die Führungsschlitze auf die Stege am Gehäuse aus.

  • Seite 62: Verbindungsplatine

    Abbildung 43. Installieren der Gehäuseverwaltungsplatine Nächste Schritte Schließen Sie alle zuvor getrennten Kabel wieder an. Installieren Sie die Stromzwischenplatine. Installieren Sie die Netzteile. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Verbindungsplatine Entfernen der Verbindungsplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.

  • Seite 63: Installieren Der Verbindungsplatine

    Abbildung 44. Entfernen der rechten Verbindungsplatine Abbildung 45. Entfernen der linken Verbindungsplatine Nächster Schritt Installieren Sie die Verbindungsplatine. Installieren der Verbindungsplatine Voraussetzung Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise.
  • Seite 64 Schritte Schließen Sie alle getrennten Kabel wieder an die Verbindungsplatine an. Richten Sie die Platine auf den Steg am Gehäuse aus und schieben Sie die Platine in die Einbauposition. Befestigen Sie die Verbindungsplatine, indem Sie die Schraube der Platine mithilfe eines Kreuzschlitzschraubendrehers (Nr. 1) wieder festziehen.

  • Seite 65: Mittelplatine

    Mittelplatine Entfernen der rechten Mittelplatine Voraussetzungen ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie sie vom System entfernen. Sie müssen sie später wieder korrekt verlegen, damit sie nicht abgeklemmt oder gequetscht werden. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses.

  • Seite 66: Installieren Der Rechten Mittelplatine

    Installieren der rechten Mittelplatine Voraussetzung ANMERKUNG: Sie müssen die Kabel ordnungsgemäß durch das Systemgehäuse verlegen, damit sie nicht eingeklemmt oder gequetscht werden. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Verbinden und befestigen Sie mithilfe eines Kreuzschlitzschraubendrehers (Nr. 1) die Stromkabel an der Mittelplatine. Setzen Sie die Mittelplatine in das Gehäuse ein.

  • Seite 67: Installieren Der Linken Mittelplatine

    Entfernen Sie alle Einschübe aus dem Gehäuse. Entfernen Sie das Lüftergehäuse. Trennen Sie alle angeschlossenen Kabel. Schritte Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 1) die Schrauben, mit denen die Mittelplatine befestigt ist. Schieben und heben Sie die Mittelplatine aus dem Gehäuse. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr.
  • Seite 68 Abbildung 51. Installieren der linken Mittelplatine Nächste Schritte Schließen Sie alle zuvor getrennten Kabel wieder an. Installieren Sie das Lüftergehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses..

  • Seite 69: Stromkabelführung Der Mittelplatine

    Stromkabelführung der Mittelplatine Abbildung 52. Stromkabelführung der Mittelplatine von der Zwischenplatine linke Mittelplatine +12-V-Stromkabel für linke Mittelplatine GND-Kabel für linke Mittelplatine Stromzwischenplatine +12-V-Stromkabel für rechte Mittelplatine GND-Kabel für rechte Mittelplatine rechte Mittelplatine Laufwerkgehäuse Entfernen des 2,5-Zoll-Laufwerkgehäuses Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 70: Installieren Des 2,5-Zoll-Laufwerkgehäuses

    Entfernen Sie alle Laufwerke. Schritte Entfernen Sie die Schrauben, mit denen das Laufwerkgehäuse am Systemgehäuse befestigt ist, mit einem Kreuzschlitzschraubendreher (Nr. 1). Schieben Sie das Laufwerkgehäuse in die entriegelte Position. Heben Sie das Laufwerkgehäuse aus dem Gehäuse heraus. Abbildung 53. Entfernen des 2,5-Zoll-Laufwerkgehäuses Nächster Schritt Installieren Sie das 2,5-Zoll-Laufwerkgehäuse.

  • Seite 71: Entfernen Des 3,5-Zoll-Laufwerkgehäuses

    Abbildung 54. Installieren des 2,5-Zoll-Laufwerkgehäuses Nächste Schritte Schließen Sie gegebenenfalls sämtliche Kabel, die eventuell von der Verbindungsplatine und der Gehäuseverwaltungsplatine getrennt wurden, wieder an. Installieren Sie die zuvor entfernten Laufwerke. Installieren Sie das Lüftergehäuse. Installieren Sie die Rückwandplatinenabdeckung. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses.

  • Seite 72: Installieren Des 3,5-Zoll-Laufwerkgehäuses

    Abbildung 55. Entfernen des 3,5-Zoll-Laufwerkgehäuses Nächster Schritt Installieren Sie das 3,5-Zoll-Laufwerkgehäuse. Installieren des 3,5-Zoll-Laufwerkgehäuses Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Die Nummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerken vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können.

  • Seite 73: Rückwandplatinen Und Erweiterungsplatine

    Abbildung 56. Installieren des 3,5-Zoll-Laufwerkgehäuses Nächste Schritte Schließen Sie sämtliche Kabel der Rückwandplatine, die von der Verbindungsplatine und der Gehäuseverwaltungsplatine getrennt wurden, wieder an. Installieren Sie sämtliche Laufwerke. Installieren Sie die Lüftergehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses.
  • Seite 74 Abbildung 58. 24 x 2,5-Zoll-NVMe-Rückwandplatine SATA-Anschluss (24) Signalkabel zu Einschub 4 NVMe-Ports 19 und 18 sind an Einschub 4 angeschlossen Signalkabel zu Einschub 3 NVMe-Ports 13 und 12 sind an Einschub 3 angeschlossen Anschluss für das Kabel der Gehäuseverwaltungsplatine Signalkabel zu Einschub 2 NVMe-Ports 7 und 6 sind an Einschub 2 angeschlossen Signalkabel zu Einschub 1 NVMe-Ports 1 und 0 sind an Einschub 1 angeschlossen...

  • Seite 75: Entfernen Der Rückwandplatine

    Signalkabelanschluss des Expanders 1 Entfernen der Rückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Die Steckplatznummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerken vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können.

  • Seite 76: Installieren Der Rückwandplatine

    Abbildung 61. Entfernen der Rückwandplatine Nächster Schritt Installieren Sie die Rückwandplatine. Installieren der Rückwandplatine Voraussetzungen VORSICHT: Die Steckplatznummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerken vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können. ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie sie vom System entfernen.

  • Seite 77: Entfernen Der Rückwanderweiterungsplatine

    Abbildung 62. Installieren der Rückwandplatine Nächste Schritte Schließen Sie alle zuvor getrennten Kabel wieder an. Installieren Sie das Laufwerkgehäuse im Systemgehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Entfernen der Rückwanderweiterungsplatine Voraussetzungen ANMERKUNG: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 78: Installieren Der Rückwanderweiterungsplatine

    Schritte Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) die Schrauben, mit denen die Rückwanderweiterungsplatine am Laufwerkgehäuse befestigt ist. Heben Sie die Rückwanderweiterungsplatine aus dem Gehäuse. Abbildung 63. Entfernen der Rückwanderweiterungsplatine Nächster Schritt Installieren Sie die Rückwanderweiterungsplatine. Installieren der Rückwanderweiterungsplatine Voraussetzungen ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie sie vom System entfernen.

  • Seite 79: Bedienfeld

    Abbildung 64. Installieren der Rückwanderweiterungsplatine Nächste Schritte Schließen Sie alle zuvor getrennten Kabel wieder an. Installieren Sie das Laufwerkgehäuse. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Bedienfeld Entfernen des Bedienfelds Voraussetzungen ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie es vom System entfernen. Sie müssen es später wieder korrekt anbringen, damit es nicht eingeklemmt oder gequetscht wird.

  • Seite 80: Installieren Des Bedienfelds

    Abbildung 65. Entfernen der linken Bedienfeldbaugruppe Abbildung 66. Entfernen der rechten Bedienfeldbaugruppe Nächster Schritt Installieren Sie die Bedienfeldbaugruppe. Installieren des Bedienfelds Voraussetzungen ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie sie vom System entfernen. Sie müssen es später wieder korrekt anbringen, damit es nicht eingeklemmt oder gequetscht wird.
  • Seite 81 ANMERKUNG: Zusätzliches Band kann erforderlich sein, um die Kabel zu befestigen. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Führen Sie das Bedienfeldkabel durch die Kabelhalteklemmen. Installieren Sie die Bedienfeldbaugruppe und befestigen Sie sie mit Schrauben. Abbildung 67. Installieren des linken Bedienfelds Abbildung 68.

  • Seite 82: Temperatursensorplatine

    Installieren Sie das Laufwerkgehäuse im Systemgehäuse. Schließen Sie alle zuvor getrennten Kabel der Rückwandplatine wieder an. Installieren Sie die zuvor entfernten Laufwerke. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit im Inneren des Gehäuses. Temperatursensorplatine Entfernen der Temperatursensorplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 83: Installieren Der Temperatursensorplatine

    Installieren der Temperatursensorplatine Voraussetzung ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie sie vom System entfernen. Sie müssen diese Kabel ordnungsgemäß durch das Systemgehäuse verlegen, damit sie nicht eingeklemmt oder gequetscht werden. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. Schritte Installieren Sie die Temperatursensorplatine in der Sensorplatinenhalterung und schrauben Sie sie mit einem Kreuzschlitzschraubendreher (Nr.

  • Seite 84: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell...

  • Seite 85: Quick Resource Locator (Qrl) Für C6400- Und C6420-Systeme

    Abbildung 71. Quick Resource Locator (QRL) für PowerEdge C6400- und C6420-Systeme Automatischer Support über SupportAssist Dell EMC SupportAssist ist ein optionales Angebot von Dell EMC Services, das den technischen Support für Ihre Dell EMC Server-, Speicher- und Netzwerkgeräte automatisiert. Wenn Sie die SupportAssist-Anwendung in Ihrer IT-Umgebung installieren und einrichten, profitieren Sie von den folgenden Vorteilen: •...
