BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
LED Ball
IP66 24V
for CB-12/50 DMX Controller
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED Ball IP66 24V

Inhaltszusammenfassung für EuroLite LED Ball IP66 24V

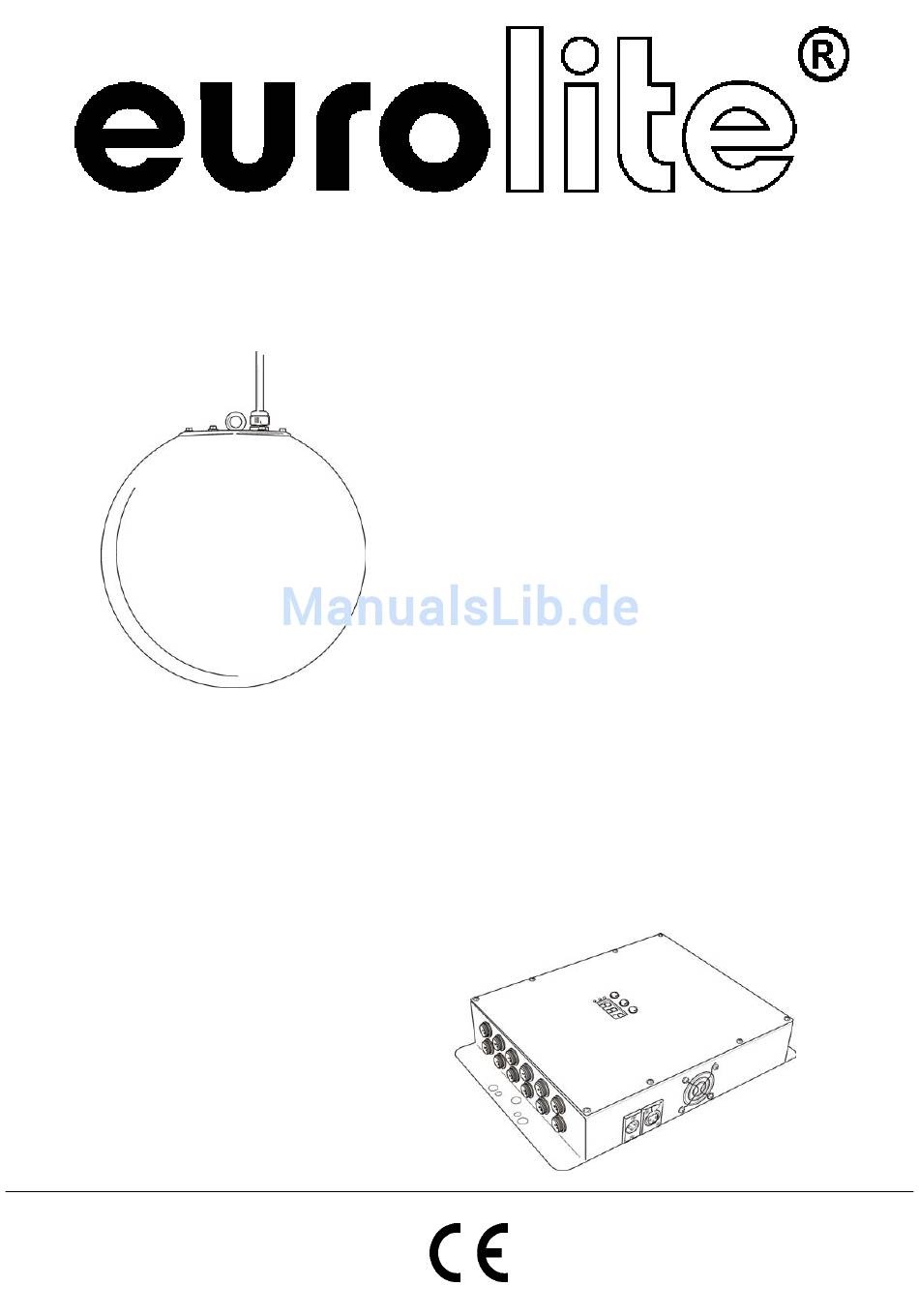

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED Ball IP66 24V for CB-12/50 DMX Controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 ............................... 4 EATURES SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 MONTAGE ................................ 6 ............................6 EFESTIGUNG DMX-512 C – G ............ 6 NSCHLUSS AN DEN ONTROLLER ERBINDUNG ERÄT ERÄT BEDIENUNG ..............................7 REINIGUNG UND WARTUNG .........................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/23 51930461_V_1_1.DOC...

  • Seite 4: Led Ball Ip66 24V Für Cb-12/50 Dmx Controller

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, daß Sie sich für die LED Ball IP66 24V für CB-12/50 DMX Controller entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 5: Bestimmungsgemässe Verwendung

    Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

  • Seite 6: Montage

    Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,1 Meter nicht unterschreiten! Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.

  • Seite 7: Bedienung

    Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an.

  • Seite 8: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile.

  • Seite 9: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen LED Ball IP66 24V for CB-12/50 DMX Controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 10: Health Hazard

    Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. Please make sure that there are no obvious transport damages. Should you notice any damages on the power unit or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Seite 11: Rigging

    The maximum ambient temperature T = 45° C must never be exceeded. Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported.

  • Seite 12: Operation

    OPERATION DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Connect the connection cable-ends of the LED luminaries with the sockets of the controller. Connect the controller to the mains with the power-plug. With the POWER-switch, you can switch the device on and off.

  • Seite 13: Technical Specifications

    TECHNICAL SPECIFICATIONS Ball/piece: Supply voltage: 24 V DC Power consumption: 12 W Dimensions (LxHxW): 500 x 500 x 500 mm Weight: 6 kg Maximum ambient temperature T 45° C Maximum housing temperature T (steady state): 60° C Number of LEDs: Accessories: No.: Chain for 50cm Mirrorballs, 33cm...

  • Seite 14: Introduction

    Lampe en balle DEL à suspendre • Eyecatcher absolue • Colorés lampe à suspendre avec 124 DELs • 12 EUROLITE LED Ball IP66 24V peut être utilisés avec un EUROLITE LED CB-12/50 Controller DMX • Lampe DEL idéale pour l'installation permanente • L'effet idéal pour des bars d'hôtels, des scènes, des cercles, même des salles de séjour...

  • Seite 15: Emploi Selon Les Prescriptions

    Attention: Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le bloc d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.

  • Seite 16: Montage

    - - -m Le symbole indique la distance minimale des objets illuminés. Ne jamais prendre une distance en- dessous de 0,1 mètres entre la sortie de lumière et la surface à illuminer! Lors de l'installation, au démontage et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée.

  • Seite 17: Maniement

    Quand vous utilisez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX. Quand vous voulez connecter des contrôleurs DMX avec des sorties DMX différentes, il est nécéssaire d'utiliser des câbles d'adaptation. Connecter une chaîne DMX serielle: Connectez la sortie DMX du premier appareil de la chaîne avec l'entrée DMX de l'autre appareil .

  • Seite 18: Caractéristiques Techniques

    Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agrée pour éviter des dangers. Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition. CARACTÉRISTIQUES TECHNIQUES Balle/pièce: Tension d'alimentation: 24 V DC Puissance de rendement: 12 W Dimensions:...

  • Seite 19: Introducción

    Posibilidades de decoración y iluminación inovatif con LED tecnológica Lámpara glóbico de suspensión de alta calidad • Eyecatcher absoluto • 124 LEDs coloridos • 12 EUROLITE LED Ball IP66 24V pueden ser conectados con hasta uno EUROLITE LED CB-12/50 Controller DMX •...

  • Seite 20: Peligro Para La Salud

    Importante: Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún defecto o problema resultante. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.

  • Seite 21: Montaje

    Durante el montaje del proyector, el desmontaje y operaciones de mantenimiento asegúrese de que el área debajo del lugar de la instalación está bloquado. El aparato nunca debe tocar objetos o superficies en el ambiente. La máxima temperatura ambiente T = 45°...

  • Seite 22: Operación

    Cuando Vd. utilice los controladores con la ocupación descrita, puede conectar la salida DMX del controlador directamente con la entrada DMX del primer aparato de la cadena DMX. Cuando Vd. quiere conectar controladores DMX con otros salidas DMX, se tiene que utilizar cables de adaptación. Instalación de una cadena DMX: Conecte la salida DMX del primero aparato de la cadena con la entrada DMX del próximo aparato.

  • Seite 23: Especificaciones Técnicas

    Si tiene alguna pregunta más, póngase en contacto con su distribuidor. ESPECIFICACIONES TÉCNICAS Bala/pieza: Tensión d'alimentación: 24 V DC Consumo: 12 W Dimensiones: 500 x 500 x 500 mm Peso: 6 kg Máxima temperatura ambiente T 45° C Máxima temperatura de la casa (inercia) T : 60°...
