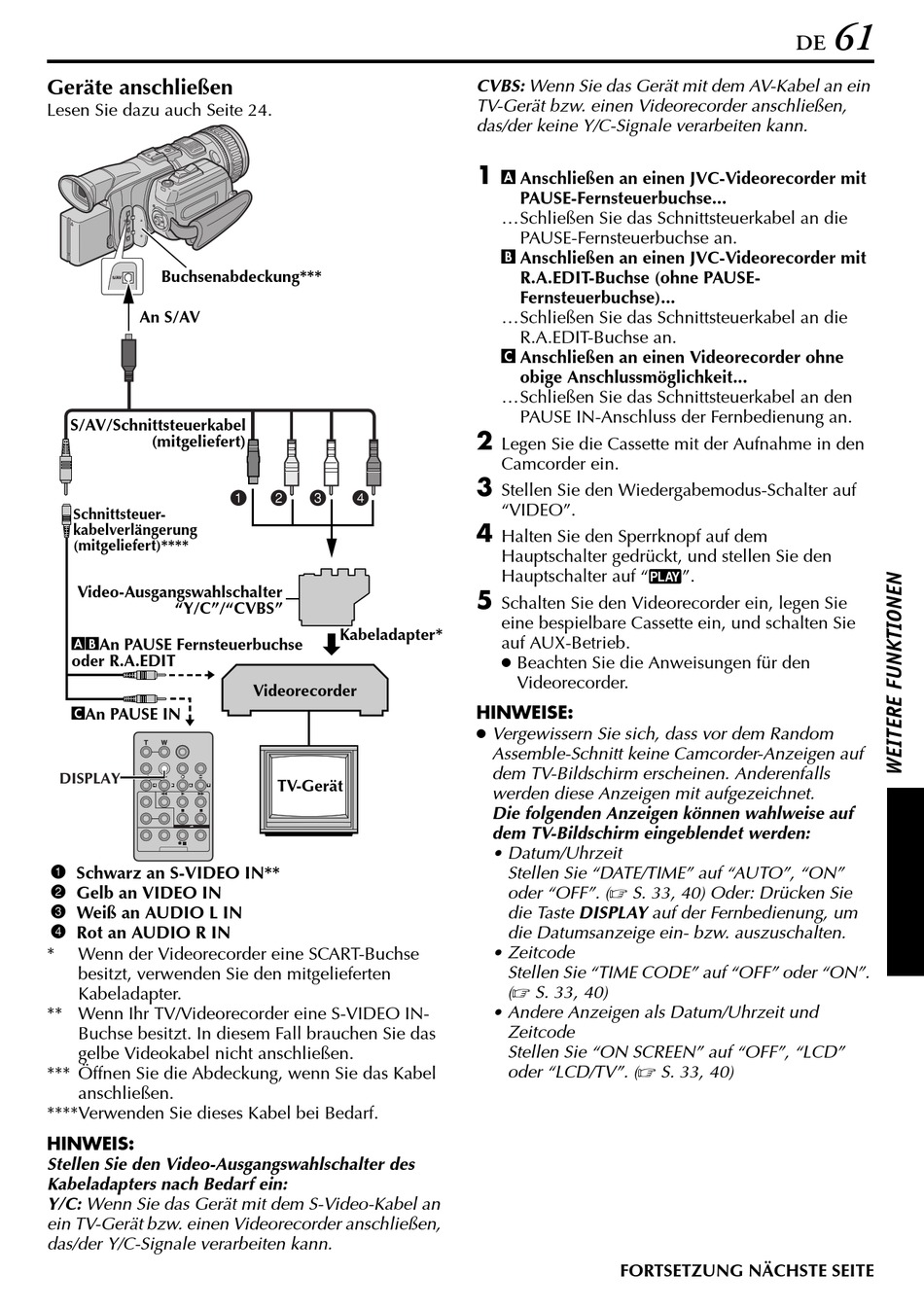

Geräte anschließen
Lesen Sie dazu auch Seite 24.
Buchsenabdeckung***
An S/AV
S/AV/Schnittsteuerkabel
(mitgeliefert)
Schnittsteuer-
kabelverlängerung
(mitgeliefert)****
Video-Ausgangswahlschalter
"Y/C"/"CVBS"
ABAn PAUSE Fernsteuerbuchse
oder R.A.EDIT
CAn PAUSE IN
DISPLAY
A Schwarz an S-VIDEO IN**
B Gelb an VIDEO IN
C Weiß an AUDIO L IN
D Rot an AUDIO R IN
*
Wenn der Videorecorder eine SCART-Buchse
besitzt, verwenden Sie den mitgelieferten
Kabeladapter.
** Wenn Ihr TV/Videorecorder eine S-VIDEO IN-
Buchse besitzt. In diesem Fall brauchen Sie das
gelbe Videokabel nicht anschließen.
*** Öffnen Sie die Abdeckung, wenn Sie das Kabel
anschließen.
****Verwenden Sie dieses Kabel bei Bedarf.
HINWEIS:
Stellen Sie den Video-Ausgangswahlschalter des
Kabeladapters nach Bedarf ein:
Y/C: Wenn Sie das Gerät mit dem S-Video-Kabel an
ein TV-Gerät bzw. einen Videorecorder anschließen,
das/der Y/C-Signale verarbeiten kann.
1
2
3
4
Kabeladapter*
Videorecorder
TV-Gerät
CVBS: Wenn Sie das Gerät mit dem AV-Kabel an ein
TV-Gerät bzw. einen Videorecorder anschließen,
das/der keine Y/C-Signale verarbeiten kann.
1
A Anschließen an einen JVC-Videorecorder mit
PAUSE-Fernsteuerbuchse...
...Schließen Sie das Schnittsteuerkabel an die
PAUSE-Fernsteuerbuchse an.
B Anschließen an einen JVC-Videorecorder mit
R.A.EDIT-Buchse (ohne PAUSE-
Fernsteuerbuchse)...
...Schließen Sie das Schnittsteuerkabel an die
R.A.EDIT-Buchse an.
C Anschließen an einen Videorecorder ohne
obige Anschlussmöglichkeit...
...Schließen Sie das Schnittsteuerkabel an den
PAUSE IN-Anschluss der Fernbedienung an.
2
Legen Sie die Cassette mit der Aufnahme in den
Camcorder ein.
3
Stellen Sie den Wiedergabemodus-Schalter auf
"VIDEO".
4
Halten Sie den Sperrknopf auf dem
Hauptschalter gedrückt, und stellen Sie den
Hauptschalter auf "P".
5
Schalten Sie den Videorecorder ein, legen Sie
eine bespielbare Cassette ein, und schalten Sie
auf AUX-Betrieb.
● Beachten Sie die Anweisungen für den
Videorecorder.
HINWEISE:
● Vergewissern Sie sich, dass vor dem Random
Assemble-Schnitt keine Camcorder-Anzeigen auf
dem TV-Bildschirm erscheinen. Anderenfalls
werden diese Anzeigen mit aufgezeichnet.
Die folgenden Anzeigen können wahlweise auf
dem TV-Bildschirm eingeblendet werden:
• Datum/Uhrzeit
Stellen Sie "DATE/TIME" auf "AUTO", "ON"
oder "OFF". (
S. 33, 40) Oder: Drücken Sie
die Taste DISPLAY auf der Fernbedienung, um
die Datumsanzeige ein- bzw. auszuschalten.
• Zeitcode
Stellen Sie "TIME CODE" auf "OFF" oder "ON".
(
S. 33, 40)
• Andere Anzeigen als Datum/Uhrzeit und
Zeitcode
Stellen Sie "ON SCREEN" auf "OFF", "LCD"
oder "LCD/TV". (
FORTSETZUNG NÄCHSTE SEITE
61
DE
S. 33, 40)
