Aufbau der Platine

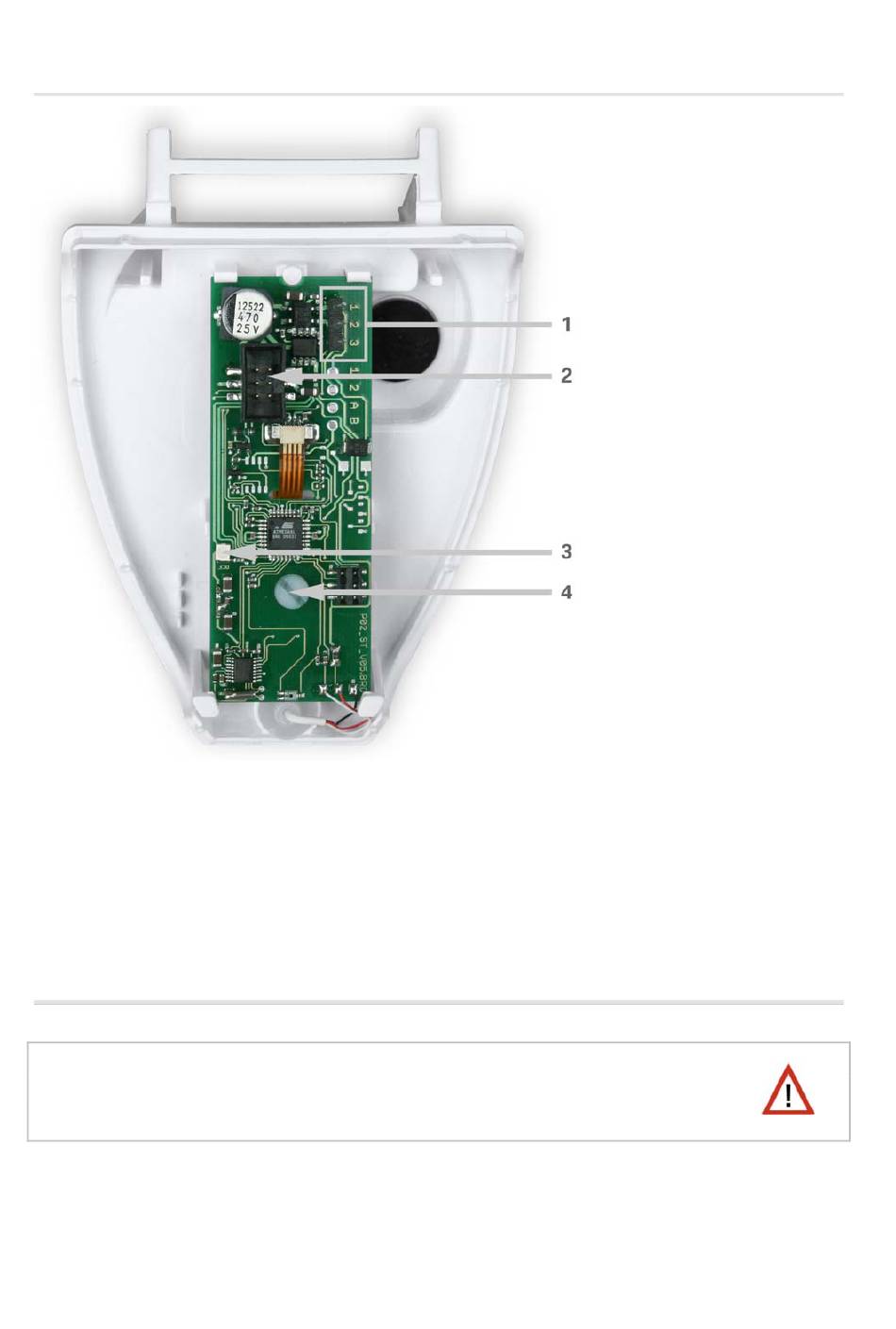

Abb. 1
1 Steckplatz für Anschluss der Steuerung
1: +24 V DC | 2: GND | 3: Daten
2 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel
3 Kontroll-LED DCF77-Empfang
4 Stellschraube DCF77-Antenne
Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung der
Wetterstation dürfen nur von einer hierfür qualifizierten Person
durchgeführt werden.
Schalten Sie beim Anschluss der Wetterstation alle zu montierenden Leitungen
spannungslos (Netzsicherung der Wintergartensteuerung ausschalten) und treffen Sie
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten. Achten Sie auf korrekten
Anschluss. Ein Falschanschluss kann zur Zerstörung der Wetterstation oder mit ihr
verbundener elektronischer Geräte führen.
Wetterstation P03/3 • Stand 12.08.2011 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten. 3
