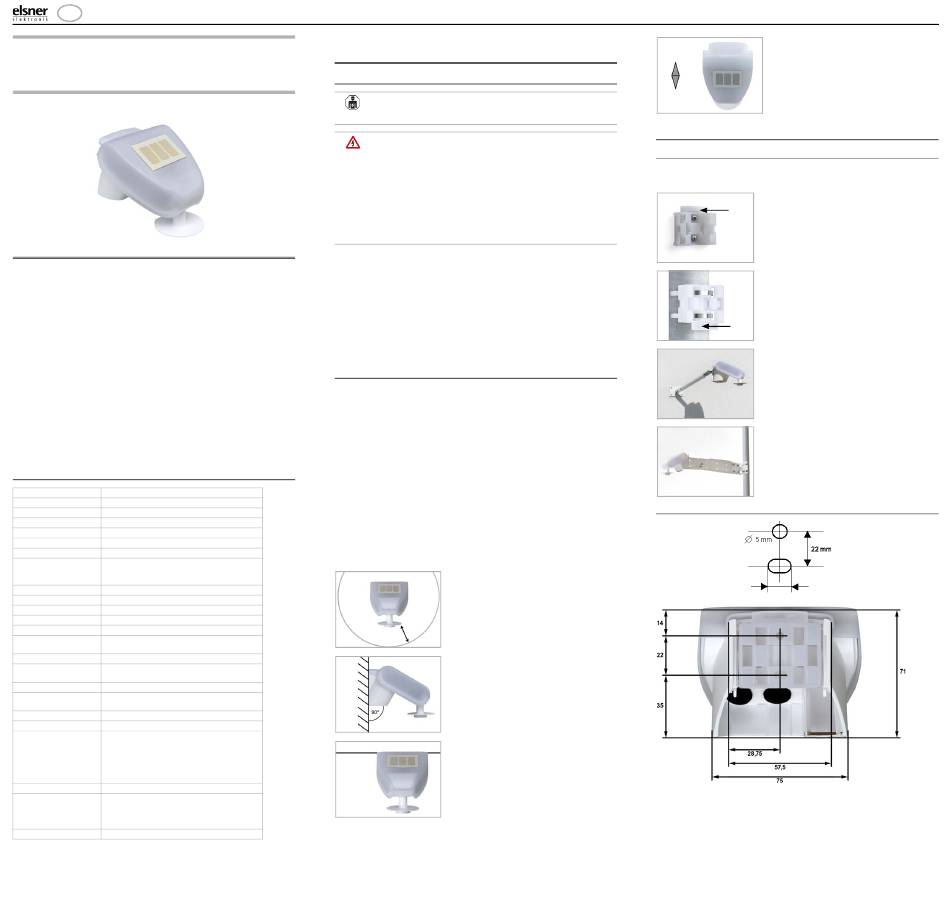

Elsner P03/3-Modbus-GPS Bedienungsanleitung

D

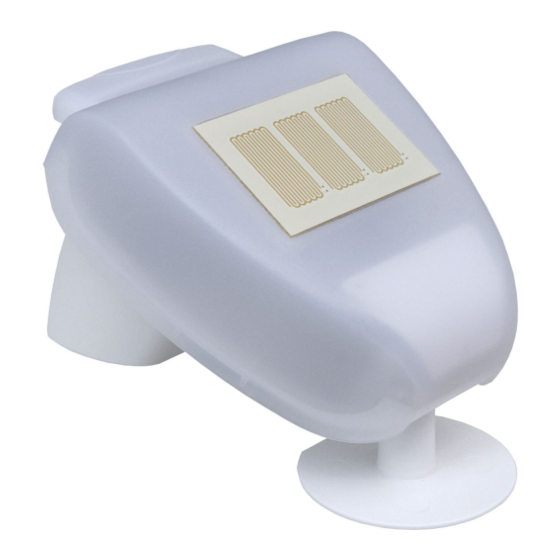

P03/3-Modbus & P03/3-Modbus-GPS
Wetterstationen für Modbus
Technische Daten und Installationshinweise
Artikelnummern 30146 (P03/3-Modbus), 30147 (P03/3-Modbus-GPS)
1. Beschreibung
Die Wetterstationen P03-Modbus und P03/3-Modbus-GPS messen Tempera-
tur, Windgeschwindigkeit und Helligkeit (Ost-, Süd- und Westsonne) und erkennen
Niederschlag. Die P03/3-Modbus-GPS empfängt zusätzlich über einen GPS-Emp-
fänger die Weltzeit UTC und Standortkoordinaten. Auch Sonnenrichtung (Azimut)
und -höhe (Elevation) werden berechnet.
Die Geräte sind Modbus-Slaves mit RS485-Schnittstelle und RTU-Protokoll. Mod-
bus-Master, wie z. B. PC, SPS oder MC, können mit „Function 04h (Read Input Re-
gister)" die Messwerte der Wetterstationen P03/3-Modbus(-GPS) auslesen.
Funktionen:
• Helligkeitsmessung mit drei separaten Sensoren für Ost, Süd und West.
Dämmerungserkennung mit Spezialfiltern
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Temperaturmessung
• Beheizter Niederschlagssensor (1,2 Watt): Keine Fehlmessung bei Tau
oder Nebel, schnelles Abtrocknen nach Ende des Niederschlags
• Bei P03/3-Modbus-GPS: Integrierter GPS-Empfänger. Ausgabe von UTC
(Koordinierte Weltzeit), Position (Längengrad, Breitengrad) und
Sonnenstand (Azimut, Elevation)
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzart IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht ca. 160 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung 12...40 V DC (12...28 V AC). Ein passendes
Netzgerät kann bei Elsner Elektronik bezogen
werden.
Leitungsquerschnitt Massivleiter bis 0,8 mm²
Strom max. 80 mA, Restwelligkeit 10%
Schnittstelle RS485
Protokoll RTU
RS485-Buslast 1/8 Unit Load gemäß RS485-Standard
RS485-Treiberleistung min. 2,4 V bei 54 Ohm Bus-Last
(entspricht 32 Standard RS485 Unit Loads)
Heizung Regensensor ca. 1,2 W
Messbereich Tempera- -40...+80°C
tur
Auflösung (Temperatur) 0,1°C
Genauigkeit (Tempera- ±1,5°C bei -25...+80°C
tur)
Messbereich Wind 0...35 m/s
Auflösung (Wind) 0,1 m/s
Genauigkeit (Wind) bei Umgebungstemperatur -20...+50°C:
±22% des Messwerts bei Anströmung von
45...315°
±15% des Messwerts bei Anströmung von
90...270°
(Anströmung frontal entspricht 180°)
Messbereich Helligkeit 0...99.000 Lux
Auflösung (Helligkeit) 1 Lux bei 0...120 Lux
2 Lux bei 121...1.046 Lux
63 Lux bei 1.047...52.363 Lux
423 Lux bei 52.364...99.000 Lux
Genauigkeit (Helligkeit) ±35%
Wetterstationen P03/3-Modbus(-GPS) ab Version 2.0 • Stand: 19.03.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Wetterstationen P03/3-Modbus(-GPS)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über der Wetterstation angebracht sein, von denen noch Wasser auf den Nie-
derschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder
zu schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel
Bäume abgeschattet werden.
Um die Wetterstation herum muss mindestens 60 cm Freiraum belassen werden.
Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht.
Zugleich verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen)
oder Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vor-
gebeugt.
Beachten Sie bitte auch, dass eine ausgefahrene Markise keinen Schatten auf das
Gerät wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre).
Magnetfelder, Sender und Störfelder von elektrischen Verbrauchern (z. B. Leucht-
stofflampen, Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-
Signals stören oder unmöglich machen.
Abb. 1
Die Wetterstation muss unterhalb,
seitlich, und frontal mindestens 60 cm
Abstand zu anderen Elementen (Bau-
körper, Konstruktionsteile usw.) ha-
ben.
60 cm
Abb. 2
Die Wetterstation muss an einer senk-
rechten Wand (bzw. einem Mast) an-
gebracht werden.
Wand
oder
Mast
Abb. 3
Horizontale
Die Wetterstation muss in der Quer-
richtung horizontal (waagerecht)
montiert sein.
Abb. 4
Bei Installation auf der Nordhalbkugel
Nord
muss die Wetterstation nach Süden
ausgerichtet werden.
Bei Installation auf der Südhalbkugel
muss die Wetterstation nach Norden
Süd
ausgerichtet werden.
2.3. Montage des Sensors
2.3.1. Montage des Halters
Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit
Klebestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter
senkrecht an Wand oder Mast.
Abb. 5
Bei Wandmontage: ebene Seite zur
Steg
Wand, halbmondförmiger Steg nach
oben.
Abb. 6
Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Steg
Abb. 7
Als ergänzendes, optionales Zubehör
sind verschiedene Ausleger für die flexi-
ble Wand-, Mast- oder Balkenmontage
des Sensors bei Elsner Elektronik erhält-
lich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelge-
Abb. 8
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schnecken-
gewinde-Schellen
2.3.2. Ansicht der Rückwand und Bohrplan
Abb. 9 a+b
Bohrplan.
Bemaßung Gehäuse-
rückseite mit Halter,
Maße in mm. Tech-
nisch bedingte Abwei-
chungen möglich.
Langloch 7,5 x 5 mm
1
DBEEA6010
