- Seite 1 Wetterstation Elsner P03-04 Wetterstation Elsner P03-04 Technisches Handbuch Technisches Handbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit und Garantie..............3 Allgemeines zu myGEKKO & Elsner P03-04........5 Anschluss..................5 Installation-Ausrichtung..............9 Kompatible Modelle..............10 Konfiguration von myGEKKO & Elsner P03-04......11 Fehlermeldungen................12... -
Seite 3: Sicherheit Und Garantie
Sicherheit und Garantie Die Geräte sind nach den derzeit gültigen Regeln der Technik gebaut und be- triebssicher. Sie wurden geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinwei- se, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt die Ekon GmbH keine Haftung. - Seite 4 GEFAHR Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung Im Innern des Geräts befinden sich ungeschützte spannungsführende Bau- teile. Die VDE-Bestimmungen beachten. Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen unbeabsichtig- tes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb neh- men.
-
Seite 5: Allgemeines Zu Mygekko & Elsner P03-04

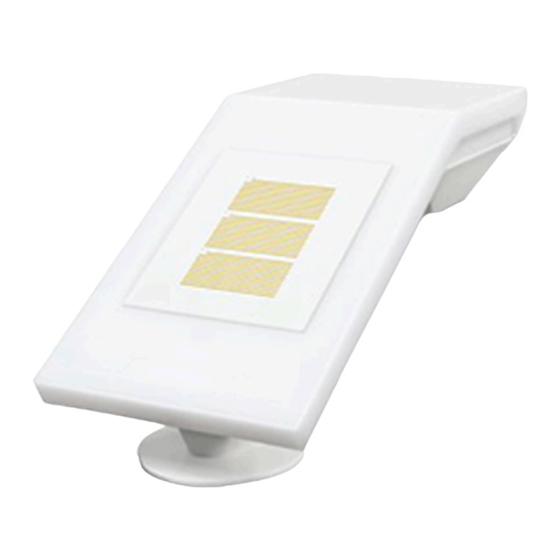

Allgemeines zu myGEKKO & Elsner P03-04 Mit den Modellen P03/3-RS485 bzw. P03/3-Modbus und P04/3-RS485 können drei hochwertige, kompakte Elsner Wetterstationen an myGEKKO angebunden werden. Die Anbindung erfolgt über eine RS485 Schnittstelle; Messwerte wie Niederschlag, Helligkeit, Dämmerung und Wind werden übertragen und kön- nen am myGEKKO mit verschiedenen Systemen wie Rollos, Lichter, Logiken usw. - Seite 6 P04/03 / WST04-RS485 (GEK.SYA.WST.0401) Die WST04 bietet folgende Funktionen: 1. Temperatur 2. Windgeschwindigkeit 3. Helligkeit (Ost-, Süd-, Westsonne) 4. Niederschlag Belegung des Anschlusskabels +24VDC Weiß Daten A, RxTx+ Gelb Daten B, RxTx- Schwarz Anschluss über myGEKKO RIO37/29 Wetterstation myGEKKO RIO-37/29 +24 VDC schwarz gelb...
- Seite 7 Anschluss über Schnittstellenwandler RS-232/RS-485 Schnittstellenwand- Wetterstation ler RS-232/RS-485 +24 VDC (extern) weiß TRX+ gelb TRX- schwarz GND (extern) Anschluss über myGEKKO NODE Wetterstation myGEKKO NODE +24 VDC (extern) schwarz GND (extern) gelb B / gelb weiß A / weiß...
- Seite 8 P03/03-xxxxx Technische Daten, Anschluss Betriebsspannung und weitere Informationen finden Sie im beiliegenden Handbuch der Wetterstation.
-
Seite 9: Installation-Ausrichtung
Installation-Ausrichtung P04/03 / WST04- RS485 P03/03-xxxx Stellen Sie sicher, dass die Wetterstation laut beiliegenden Handbuch instal- liert und korrekt ausgerichtet ist! -
Seite 10: Kompatible Modelle
Kompatible Modelle Folgende Modelle können an myGEKKO angebunden werden: Elsner P03/03-Modbus basic Elsner P03/03-RS485 basic Elsner P04/03-RS485 basic | WST04 (GEK.SYA.WST.0401) Elsner P04/03-RS485 GPS Elsner P04/03-RS485 CET... -
Seite 11: Konfiguration Von Mygekko & Elsner P03-04
Konfiguration von myGEKKO & Elsner P03-04 1. Stellen Sie sicher, dass die Wetterstation wie beschrieben installiert und an myGEKKO angeschlossen ist. 2. Melden Sie sich am myGEKKO als Konfigurator an und wechseln Sie in das System "Wetter". 3. Tippen Sie auf das Zahnrad --> "IO-Konfiguration". Klicken Sie auf "Lokale Wetterdaten >", um den Port bzw. -
Seite 12: Fehlermeldungen
Fehlermeldungen Sämtliche unten genannten Fehlermeldungen erscheinen als gewohntes Alarmpopup am myGEKKO und werden in der Alarmhistory geloggt. Wetter: Diese Fehlermeldung erscheint, wenn myGEKKO keine Verbindung zur Wetter- Wetter.Verbindung station hat. Prüfen Sie die Einstellungen bzw. Schnittstelle am myGEKKO, so- wie die Funktionalität der Wetterstation selbst. - Seite 13 Technisches Handbuch Wetterstation Elsner P03-04 MRK.THB.ELS.0001 - Version Draft - Stand 2022-01-07 myGEKKO | Ekon GmbH St. Lorenznerstr. 2 I-39031 Bruneck (BZ) Tel. +039 0474 551820 info@my.gekko.com www.my-gekko.com Ekon Vertriebs GmbH Fürstenrieder Str. 279a, D-81377 München Vertriebsbüro Eislingen Schillerstr. 21, D-73054 Eislingen...
