Elsner P03i-GPS Installationshinweise

Elsner P03i-GPS Installationshinweise

Für ws1 color, ws1000 color, knx ws1000 color
D

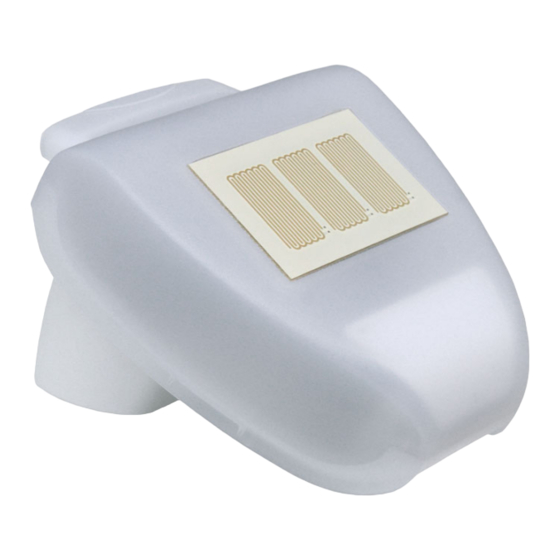

Wetterstation P03i-GPS
Für WS1 Color, WS1000 Color, KNX WS1000 Color
Technische Daten und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Elsner P03i-GPS

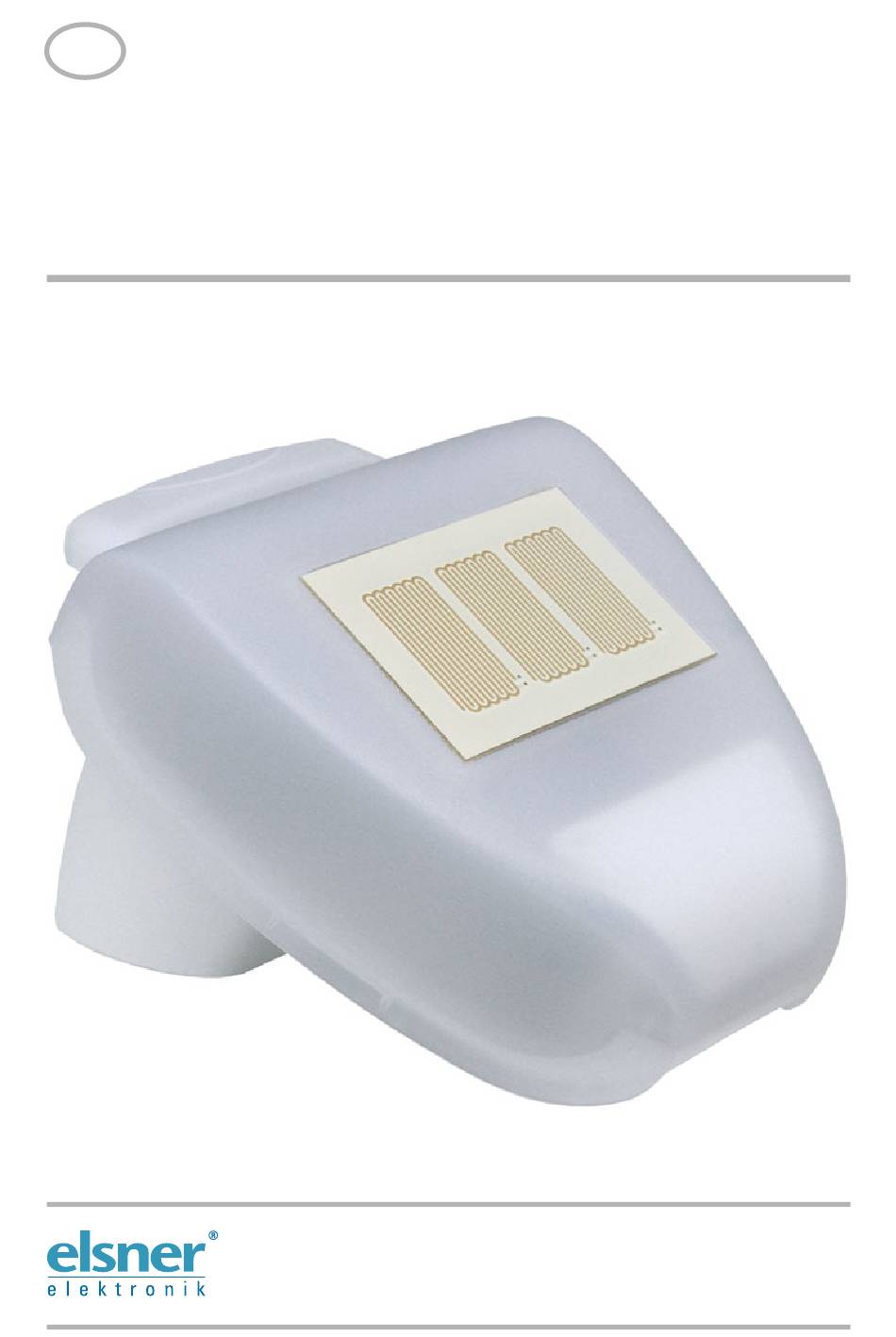

  • Seite 1 Wetterstation P03i-GPS Für WS1 Color, WS1000 Color, KNX WS1000 Color Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...
  • Seite 2: Montage Der Wetterstation

    Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wand oder Mast mind. 60 cm Abb. 2 Die Wetterstation muss in der Querrichtung Horizontale horizontal (waagerecht) montiert sein. Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 3: Montage Des Halters

    Abb. 6 Beispiel für den Einsatz des Gelenk-Auslegers: Durch den Gelenk-Ausleger ragt die Wetterstati- on unter dem Dachvorsprung hervor. Sonne, Wind und Niederschlag können ungehindert auf die Sensoren einwirken. Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4: Ansicht Der Rückwand Und Bohrplan

    Montage an einem Mast mit Schneckengewin- de-Schellen 1.3. Ansicht der Rückwand und Bohrplan Abb. 8 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5: Vorbereitung Der Wetterstation

    UV-festem Telefonkabel (A-2Y(L)2Y 2x2x0,6 oder A-2Y(L)2Y 2x2x0,8). 1.5. Aufbau der Platine Abb. 10 Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Steckplatz für Anschluss Steuerung/Spannung, 1: +24 V DC | 2: GND Kontroll-LED GPS-Empfang Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 6: Anbringen Der Wetterstation

    Der Windmesswert kann erst 30 Sekunden nach Anlegen der Versorgungsspannung ausgegeben werden. 2.1. Wartung der Wetterstation Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 7 Hinweise zur Montage der Wetterstation funktionsunfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 8: Hinweise Zur Installation

    Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in montier- tem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar.
  • Seite 9: Technische Daten P03I-Gps

    Messbereich Helligkeit 0...99.000 Lux Auflösung (Helligkeit) 1 Lux bei 0…120 Lux 2 Lux bei 121…1.046 Lux 63 Lux bei 1.047…52.363 Lux 423 Lux bei 52.364…99.000 Lux Genauigkeit (Helligkeit) ±35% Wetterstation P03i-GPS • Stand: 17.02.2011 • Technische Änderungen und Irrtümer vorbehalten.
