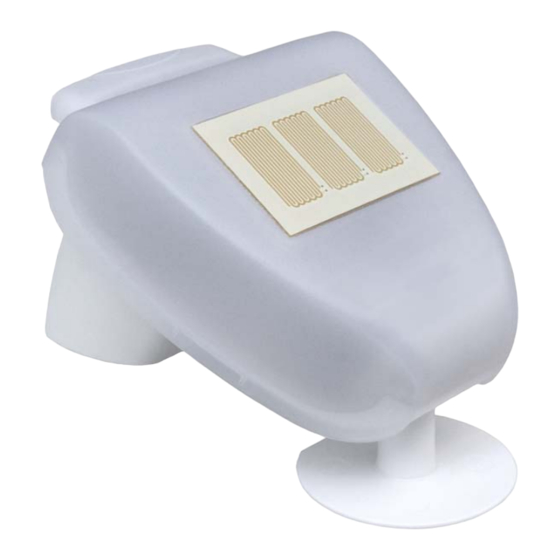

Elsner P03/3-Modbus Installationshinweise
Vorschau ausblenden Andere Handbücher für P03/3-Modbus:

Werbung

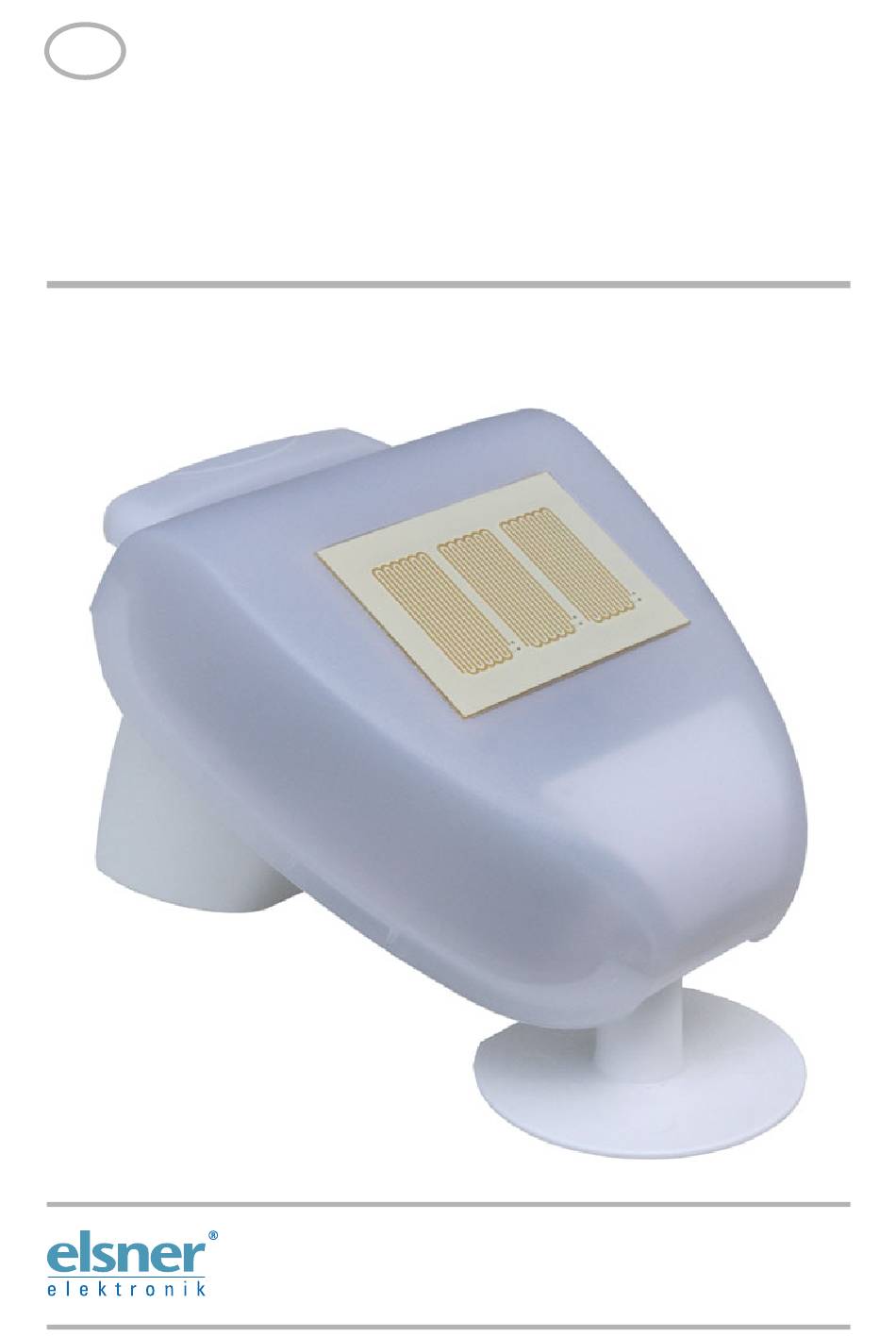

D
P03/3-Mod bus und
P03/3-Mod bus-GPS
Wetterstation für Mod bus
Technische Daten und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Elsner P03/3-Modbus

  • Seite 1 P03/3-Mod bus und P03/3-Mod bus-GPS Wetterstation für Mod bus Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...
  • Seite 2: Technische Daten

    12...40 V DC (12...28 V AC). Ein passendes Netzgerät für 20 V AC kann bei Elsner Elektronik bezogen werden. Leitungsquerschnitt Massivleiter bis 1,5 mm² oder feindrahtige Leiter Strom max. 105 mA, Restwelligkeit 10% Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 3: Hinweise Zur Installation

    Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschä- digungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Das Gerät darf bei Beschädigung nicht in Betrieb genommen werden. Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Richten Sie die Wetterstation nach Süden aus. Nord Süd Abb. 2 Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wand oder Mast mind. 60 cm Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5: Montage Des Sensors

    Befestigen Sie den Halter senkrecht an Wand oder Mast. Abb. 4 Bei Wandmontage: ebene Seite zur Wand, halb- Steg mondförmiger Steg nach oben. Abb. 5 Bei Mastmontage: geschwungene Seite zum Mast, Steg nach unten. Steg Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    Montage an einem Mast mit Schneckengewin- de-Schellen 2.2.2. Ansicht der Rückwand und Bohrplan Abb. 9 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 7: Vorbereitung Des Sensors

    (siehe Abb.). Nehmen Sie den Deckel von der Wetterstation ab. Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen (Kabel mit Stecker). Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 8: Aufbau Der Platine

    3) Dipschalter für Schnittstellenparameter (siehe Detailansicht) 4) Dipschalter für Slaveadresse (siehe Detailansicht) 5) LEDs „Com“, „Error“ und „Power“ „Power“: Betriebsspannung „Error“: Sensorfehler oder fehlerhafte Daten „Com“: Buskommunikation GPS-Modul (nur bei P03/3-Modbus-GPS) Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 9: Anbringen Der Wetterstation

    Schalter „Term.“: Busterminierung 124 Ohm 2.2.5. Anbringen der Wetterstation Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De- ckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 10: Wartung Der Wetterstation

    Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktionsunfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 11: Übertragungsprotokoll

    (Meter pro Sekunde) Wind GPS / RTC 1 = GPS; 0 = Quarzuhr 50ppm (*) Regen 1 = Regen; 0 = kein Regen Datum Tag (*) Monat Monat Datum Monat (*) Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 + = Nord / - = Süd (*) Breitengrad (*) Nur in der Version P03/3-Modbus-GPS verfügbar (mit GPS-Modul) Negative Werte werden als 2er-Komplement ausgegeben. Zeitausgabe: UTC (Universal Time Coordinated, Weltzeit). Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
