Elsner 30152 Technische Daten Und Installationshinweise
Mit rs485-schnittstelle
Inhaltsverzeichnis
Quicklinks
D
P04/3-RS485
Wetterstationen mit RS485-Schnittstelle
Technische Daten und Installationshinweise
Artikelnummern 30152 (P04/3-RS485-GPS), 30153 (P04/3-RS485-CET), 30154 (P04/3-RS485 basic)
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
Technischer Service: +49 (0) 70 33 / 30 945-250
info@elsner-elektronik.de
Inhaltsverzeichnis
Verwandte Anleitungen für Elsner 30152
Inhaltszusammenfassung für Elsner 30152

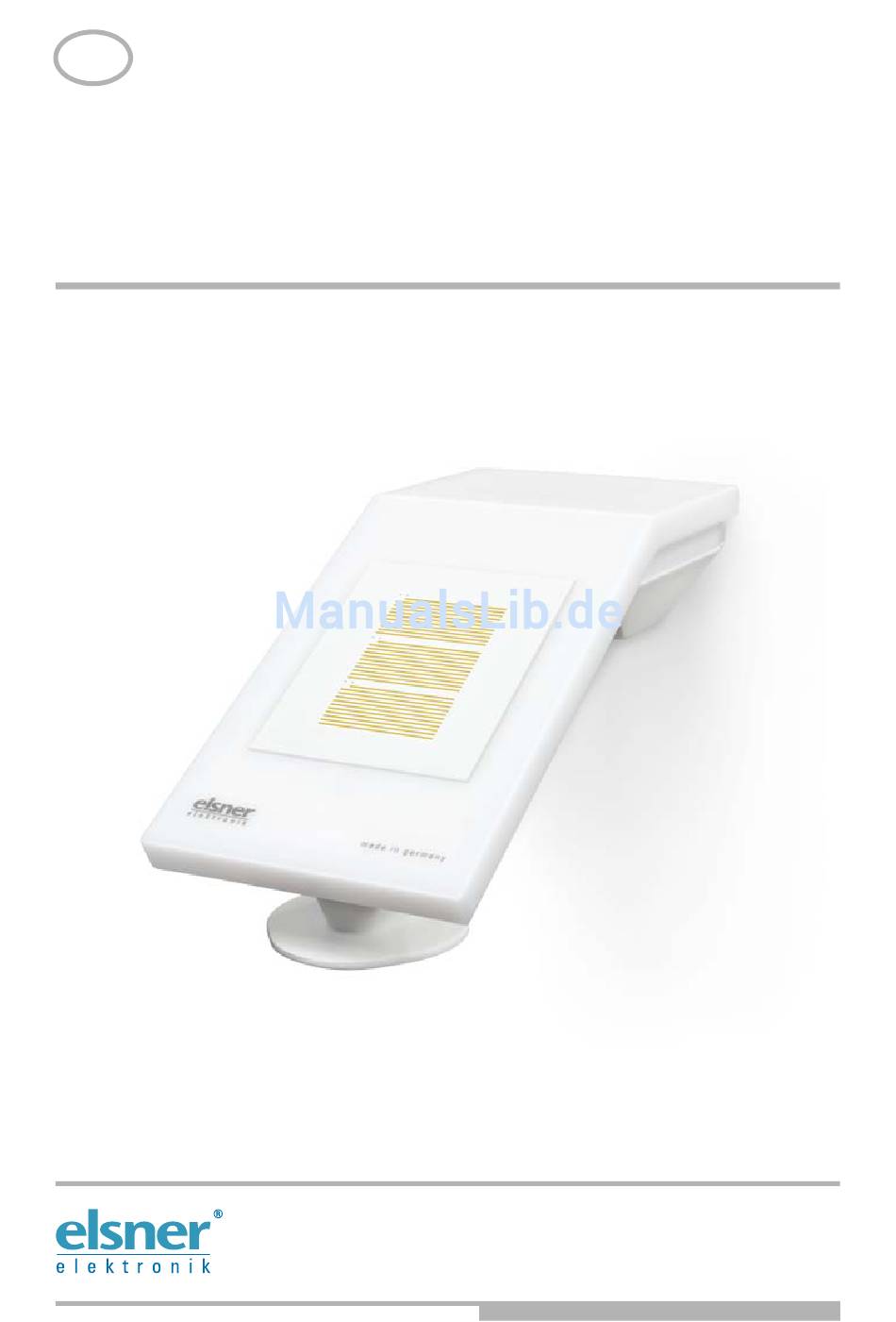

- Seite 1 P04/3-RS485 Wetterstationen mit RS485-Schnittstelle Technische Daten und Installationshinweise Artikelnummern 30152 (P04/3-RS485-GPS), 30153 (P04/3-RS485-CET), 30154 (P04/3-RS485 basic) Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...
-
Seite 2: Technische Daten

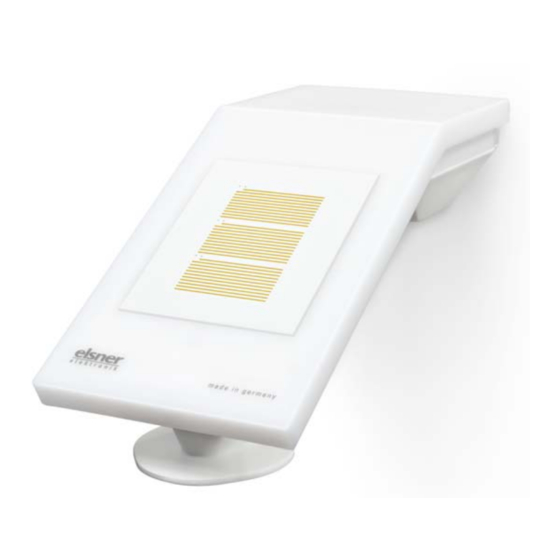

Beschreibung Beschreibung Die Wetterstation P04/3-RS485 misst Temperatur, Windgeschwindigkeit, Helligkeit (Ost-, Süd- und Westsonne) und erkennt Niederschlag. Die Wetterstation sendet einmal pro Sekunde die aktuell erfassten Wetterdaten, Datum und Uhrzeit. Dieser Datenstrom kann mit einem Endgerät wie SPS, PC oder MC emp- fangen und ausgewertet werden. -
Seite 3: Hinweise Zur Installation
Installation und Inbetriebnahme Messbereich Temperatur -40...+70°C Auflösung (Temperatur) 0,1°C Genauigkeit (Temperatur) ±1,5°C bei -25...+70°C Messbereich Wind 0…35 m/s Auflösung (Wind) 0,1 m/s Genauigkeit (Wind) bei Umgebungstemperatur -20…+50°C: ±15% des Messwerts bei Anströmung von 45…315° (Anströmung frontal entspricht 180°) Messbereich Helligkeit 0 Lux …... - Seite 4 Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.2. Montageort Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne ungehin- dert von den Sensoren erfasst werden können.
- Seite 5 Installation und Inbetriebnahme Abb. 2 Das Gerät muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. 90° Wand oder Mast Abb. 3 Das Gerät muss in der Querrichtung horizon- Horizontale tal (waagerecht) montiert sein. Abb. 4 Bei Installation auf der Nordhalbkugel muss das Gerät nach Süden ausgerichtet werden.
-
Seite 6: Aufbau Des Geräts
Installation und Inbetriebnahme 2.3. Aufbau des Geräts Abb. 5 GPS-Empfänger im Deckel (nur bei Modellen mit GPS-Empfang) Helligkeitsmessung Niederschlagssensor im Deckel Temperaturmessung Windmessung ACHTUNG! Empfindlicher Windsensor. • Transportschutz-Aufkleber nach der Montage entfernen. • Den Sensor am Windmesselement (Nr. 5) nicht berühren. ACHTUNG! Schon wenige Tropfen Wasser können die Elektronik des Geräts beschädigen. -
Seite 7: Montagevorbereitung
Installation und Inbetriebnahme 2.3.1. Montagevorbereitung Abb. 6 Lösen Sie die beiden Schrauben an Deckel (oben) und Unterteil (unten) mit einem Kreuz- schlitz-Schraubendreher. Abb. 7 Ziehen Sie Deckel und Unterteil gerade ausei- nander. Dabei wird die Steckverbindung zwi- schen der Platine im Deckel und der An- schlussbuchse im Unterteil gelöst. - Seite 8 Installation und Inbetriebnahme Abb. 9 a+b a) Wenn das Anschlusskabel verdeckt ins- talliert werden soll, muss das Kabel im Bereich der Gehäuserückseite aus der Wand kommen (markierter Bereich). b) Wenn das Anschlusskabel aufputz verlegt ist, wird die Kabeldurchführung ausge- brochen. Das Kabel wird dann an der Ge- häuseunterseite ins Gerät geführt.
- Seite 9 Installation und Inbetriebnahme Mastmontage Das Gerät wird mit dem beiliegenden Edelstahl-Montageband am Mast montiert. Abb. 12 Führen Sie das Montageband durch die Ösen im Gehäuseunterteil. Abb. 13 Brechen Sie die Kabeldurchführung aus. Führen Sie das Anschlusskabel durch die Gummidichtung. Gummi- dichtung Kabeldurchführung Das Edelstahlband ist wie ein Kabelbinder aufgebaut und kann daher nicht mehr geöff-...
-
Seite 10: Montage Abschließen
Installation und Inbetriebnahme Abb. 14 Schließen Sie die Spannung +24 V DC/GND an den Klemmen 1/2 RS485 an (Klemmenbelegung polungsunabhängig). Schließen Sie die Datenverbindung an den Klemmen A/B RS485 an (Polarität beachten). Spannung Daten 2.3.4. Montage abschließen Abb. 15 Stecken Sie den Deckel auf das Unterteil. Da- bei wird die Steckverbindung zwischen der Platine im Deckel und der Anschlussbuchse im Unterteil hergestellt. -
Seite 11: Wartung Der Wetterstation
Wartung der Wetterstation Wartung der Wetterstation WARNUNG! Verletzungsgefahr durch automatisch bewegte Komponenten! Durch die Automatiksteuerung können Anlagenteile anlaufen und Personen in Gefahr bringen. • Gerät zur Wartung und Reinigung immer vom Strom trennen. Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei Be- darf gereinigt werden. - Seite 12 Übertragungsprotokoll Byte Nr. Zeichen Beschreibung Außentemperatur in °C, Dezimalpunkt 0 … 9 Außentemperatur in °C, Zehntelstelle 0 … 9 Sonne Süd in kLux, Zehnerstelle 0 … 9 Sonne Süd in kLux, Einerstelle 0 … 9 Sonne West in kLux, Zehnerstelle 0 …...
- Seite 13 Übertragungsprotokoll Byte Nr. Zeichen Beschreibung 0 … 9 Elevation in °, Zehnerstelle 0 … 9 Elevation in °, Einerstelle Elevation in °, Dezimalpunkt 0 … 9 Elevation in °, Zehntelstelle O / W Länge in ° (O = Ost, W = West) 0 / 1 Länge in °, Hunderterstelle 0 …...
- Seite 14 Übertragungsprotokoll Byte Nr. Zeichen Beschreibung 0 … 9 Tageslicht in Lux, Einerstelle 0 … 9 Wind in m/s, Zehnerstelle 0 … 9 Wind in m/s, Einerstelle Wind in m/s, Dezimalpunkt 0 … 9 Wind in m/s, Zehntelstelle J / N Regenmeldung ? / 1 …...
- Seite 15 Übertragungsprotokoll Byte Nr. Zeichen Beschreibung 0 … 9 Sonne West in kLux, Einerstelle 0 … 9 Sonne Ost in kLux, Zehnerstelle 0 … 9 Sonne Ost in kLux, Einerstelle J / N Lux Dämmerung Meldung 0 … 9 Tageslicht in Lux, Hunderterstelle 0 …...
