Siemens SIMATIC RF200 IO-Link Series Betriebsanleitung Seite 76

Reader

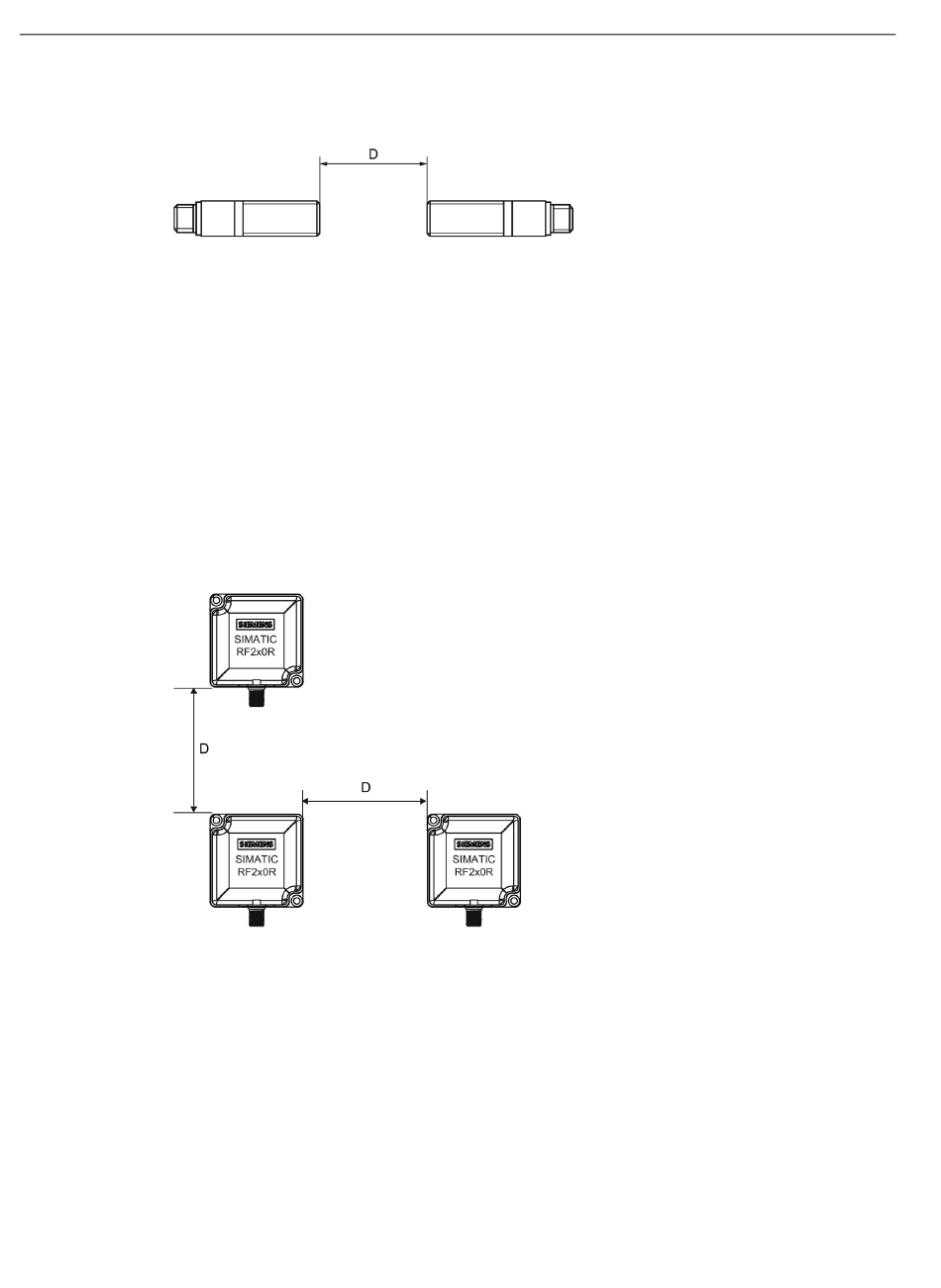

6.4 Mindestabstand zwischen mehreren Readern
RF210R, RF220R oder Antennen Face to Face
RF210R
RF220R
RF250R mit
ANT 8
RF250R mit
ANT 12
RF250R mit
ANT 18
RF250R mit
ANT 30
Bild 6-2
RF240R, RF260R nebeneinander
RF240R ≥ 120 mm (bei 2 Readern)
RF260R ≥ 150 mm (bei 2 Readern)
Bild 6-3
76
≥ 100 mm
≥ 150 mm
≥ 50 mm
≥ 100 mm
≥ 100 mm
≥ 200 mm
Face-to-Face-Abstand zweier RF210R, RF220R oder Antennen
≥ 200 mm (bei mehr als 2 Readern)
≥ 250 mm (bei mehr als 2 Readern)
Mindestabstand zwischen mehreren RF240R, RF260R
SIMATIC RF200 IO-Link
Betriebsanleitung, 02/2017, C79000-G8900-C276-05
