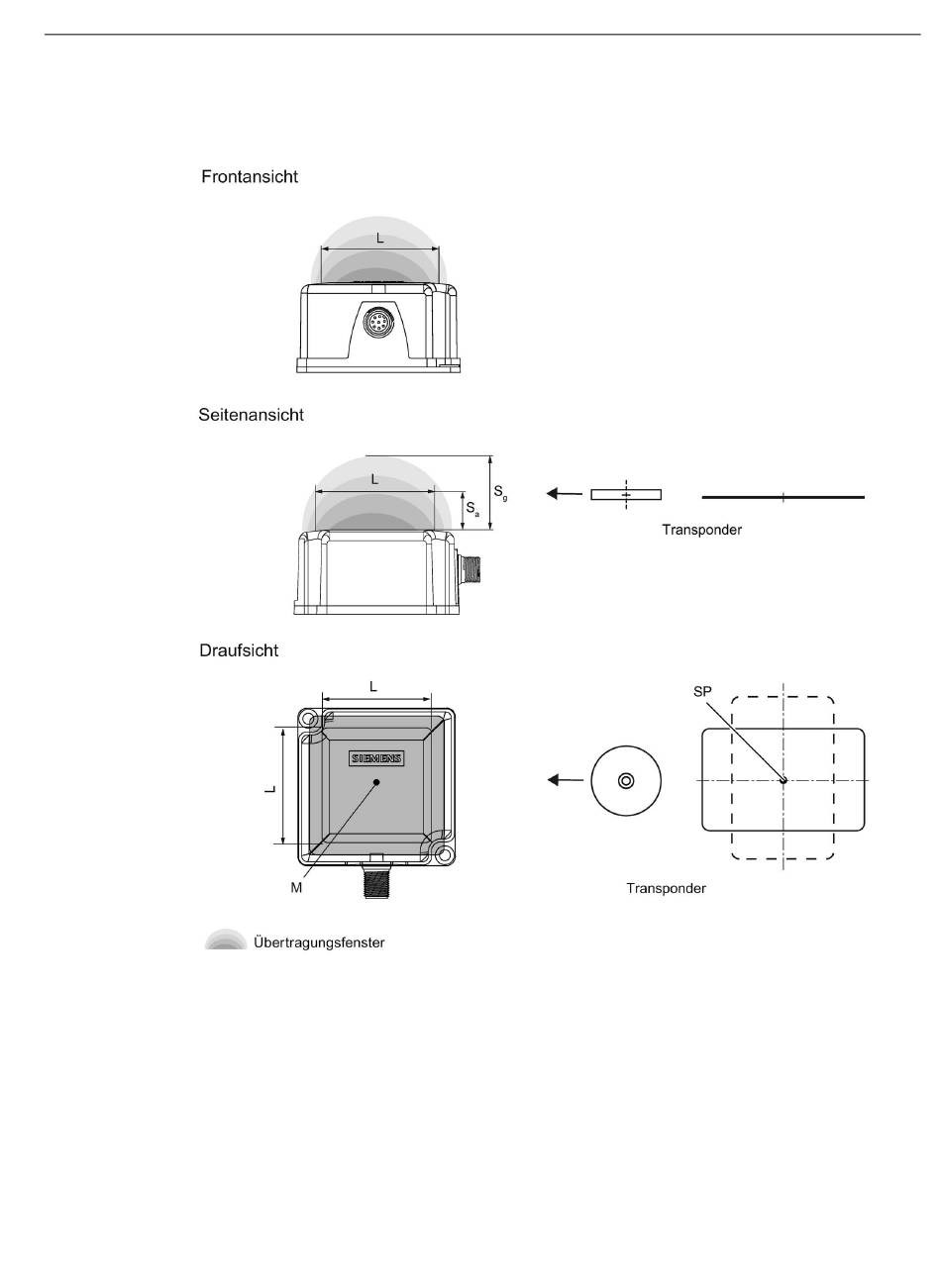

Das folgende Bild zeigt das Übertragungsfenster des Readers SIMATIC RF260R zwischen
Transponder und Reader:
S
a
S
g
L
M
Bild 4-2
SIMATIC RF200 IO-Link
Betriebsanleitung, 02/2017, C79000-G8900-C276-05
Arbeitsabstand zwischen Transponder und Reader
Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Reader-Oberseite und
Transponder, bei dem die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
Länge eines Übertragungsfensters
Feldmittelpunkt
Übertragungsfenster RF260R
RF200 IO-Link-System planen
4.1 Grundlagen zur Einsatzplanung
