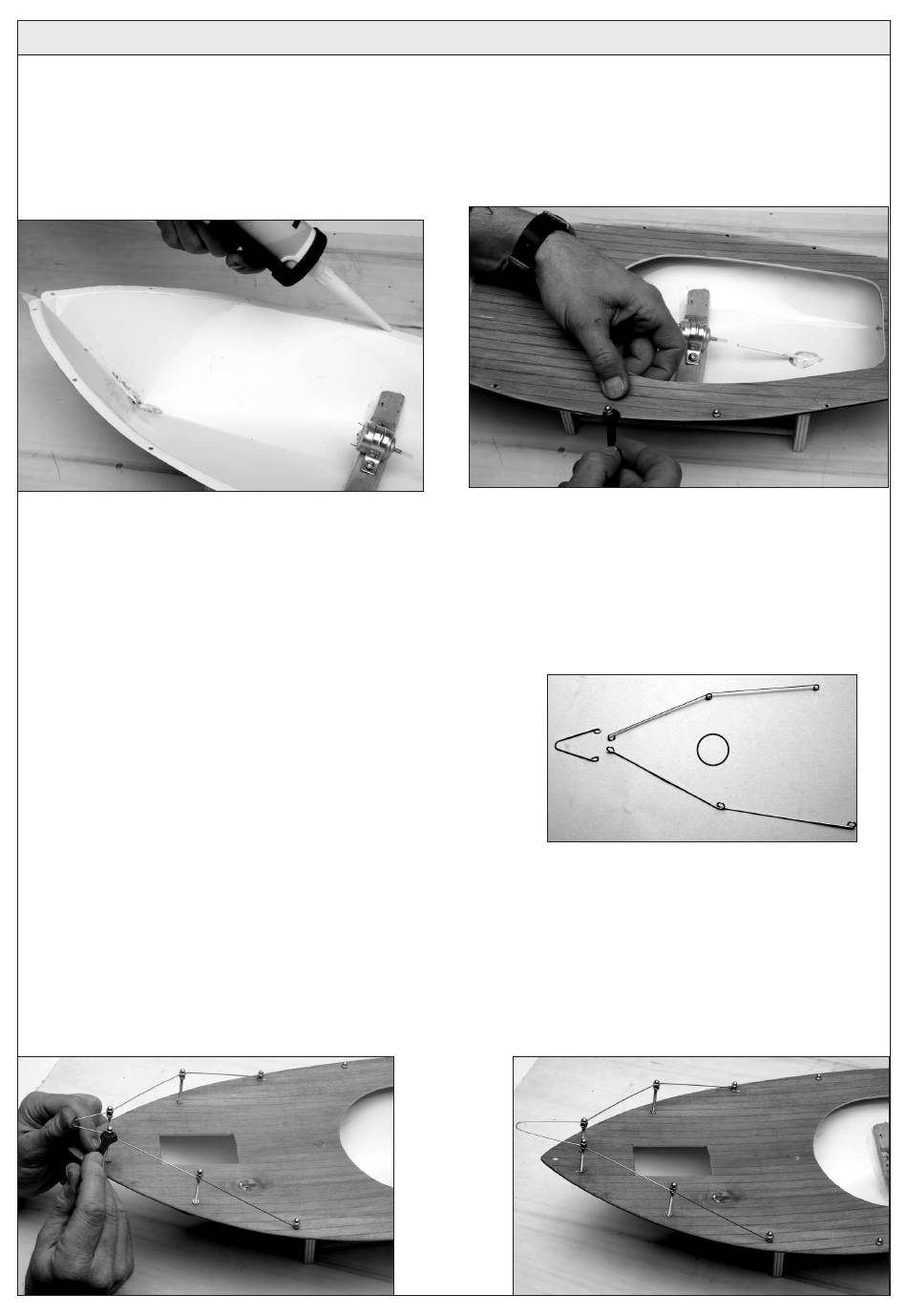

5.9 Deck-und Rudermontage
Nachdem die farbige Gestaltung abgeschlossen ist, kann mit der Montage des Decks begonnen werden.
5.9.1 Abdichten
Zu empfehlen ist eine Silikonschicht auf den gebördelten bzw. abgekanteten Teilen des Rumpfes aufzutragen. Ideal ist
z.B. bei einem weißen Rumpf eine weiße Silikonfarbe zu verwenden.
Eine Kartusche Silikon reicht für gut eine bis zwei Werkgruppen.
Deck deckungsgleich zu den Bohrungen auf den Rumpf drücken.
5.9.2 Deckverschraubung
Anschließend vom Heck aus zunächst das Deck mit den Zylinderkopfschrauben M3 x 6 (16) und Hutmuttern M3 (17)
verschrauben. Im Bugbereich müssen dann Zylinderkopfschrauben M3 x 8 (18) und M3 x 40 (19) verschraubt werden.
Da noch eine Reling dazugefertigt wird, werden die 4 Zylinderkopfschrauben (19) mit M3 Muttern (20) verschraubt (s.
Abb. unten).
5.9.3 Reling
Die Reling wird aus den beigefügten Schweißdrähten (22) aus insgesamt 3 Einzelteilen gefertigt.
a) ein Bugkorb
b) zwei Seitenteile, die schräg zum Deck geführt werden.
Die Ösen der Reelingteile werden mit einer Rundzange gebogen und auf die lichten Abstände der M3 x 40 (19) und
M3 x 8 mm (18) Zylinderkopfschrauben individuell abgestimmt.
Hinweis:
Weil das Deck nicht nach Schablone gefertigt wurde sind die Relingteile nicht symmetrisch und
müssen nach den Abständen der Schrauben gefertigt werden!
Zur Montage wird zunächst auf den M3 x 40 Zylinderkopfschrauben (19) eine M3 Mutter (20) geschraubt auf die dann
die Reeling aufgelegt und mit einer M3 Hutmutter (17) verschraubt wird. Die schräg laufenden Relingteile werden di-
rekt auf die M3 x 8 mm Zylinderkopfschrauben gesteckt und dann ebenfalls mit einer Hutmutter M3 (17) verschraubt.
