Opitec Hobbyfix 113.093 Anleitung

Diese Anleitung herunterladen

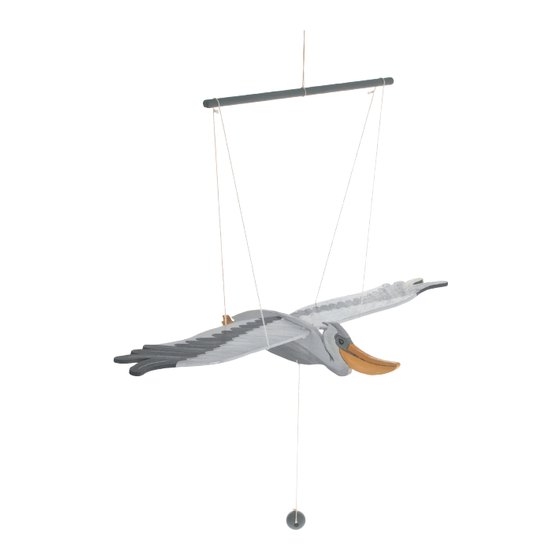

M o b i l e M ö w e / P e l i k a n

Benötigtes Werkzeug:

Bleistift, Lineal

Laubsäge oder Dekupiersäge

Werkstattfeile

Schleifpapier

Bohrer ø2 mm

Klebefilm

Bastelmesser

Vorstecher

Farbe, Pinsel

STÜCKLISTE

Stückzahl

Sperrholz

Rundstab

Perlenkordel

Holzkugel

D113093#1

113.093

Maße (mm)

300x80x8 Grundplatte Korpus Möwe/Pelikan

300x180x5 Grundplatte Flügel Möwe/Pelikan

300x10 oder 280 x10 Aufhängung Möwe/Pelikan

Bei den OPITEC Werkpackungen handelt es sich nach

Fertigstellung nicht um Artikel mit Spielzeugcharakter

allgemein handelsüblicher Art, sondern um Lehr- und

Lernmittel als Unterstützung der pädagogischen Arbeit.

Dieser Bausatz darf von Kindern und Jugendlichen nur

unter Anleitung und Aufsicht von sachkundigen Erwach-

senen gebaut und betrieben werden. Für Kinder unter

36 Monaten nicht geeignet. Erstickungsgefahr!

Bezeichnung

ø1 Verbindung Einzelteile

ø25 Holzkugel

Hinweis

Teile-Nr.

Seite 1 113.093 M o b i l e M ö w e / P e l i k a n Benötigtes Werkzeug: Hinweis Bleistift, Lineal Bei den OPITEC Werkpackungen handelt es sich nach Laubsäge oder Dekupiersäge Fertigstellung nicht um Artikel mit Spielzeugcharakter Werkstattfeile allgemein handelsüblicher Art, sondern um Lehr- und...
Seite 2: Montage
Bauanleitung 1. Motiv auswählen und die Korpus-Schablone (Seite 5/6) auf das Sperrholz (1) übertragen! Auf das Sperrholz (2) die die passende Flügel-Schablone (Seite 5/7) nach Schneideplan (Seite 3) übertragen. Bohrungen (Korpus+Flügel) mit dem Vorstecher markieren und ø2 mm durchbohren. Alle Teile mit der Laubsäge bzw. Dekupiersäge aussägen und anschließend alle Sägekanten sauber verschleifen. Hinweis: Das Mobile vor dem Zusammenbau farbig gestalten! Montage:...
Seite 3 Bauanleitung 4. Auf dem Rundstab nach Bemaßung die Mitte abmessen und markieren. Ebenso von jeder Seite 5mm eingerückt eine Mar- kierung anbringen. Die markierten Stellen mit einem Bastelmesser rundherum einritzen. 5. Ein ca. 500mm langes Stück Perlenkordel (4) abtrennen und wie abge- bildet am Mittelpunkt des Rundstabes (3) festknoten.
Seite 4 D113093#1...
Seite 5 Bauanleitung Schablone Möwe M 1:1 Einkerbungen erst nach dem Auswiegen anbringen! D113093#1...
Seite 6 Schablone Pelikan M 1:1 Einkerbungen erst nach dem Auswie- gen anbringen! D113093#1...
