T L
Bauanleitung:
Idee,Text und Illustration Prof. Walter Hanko
Werkzeuge / Hilfsmittel
Maßstab
Anschlagwinkel
Feinsäge
Schneidlade
Schreinerhammer
Bleistift
Vorstecher
schnellbindender weißer Holzleim
u.U. Vorrichtung
Schleifpapier
Stechb1eitel
D103015#1
1 0 3 . 0 1 5

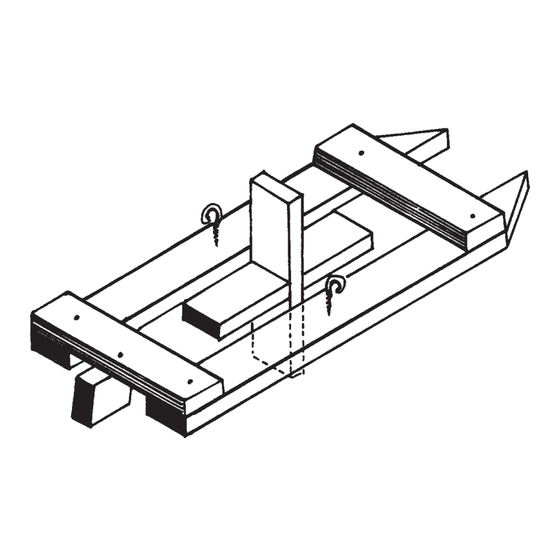

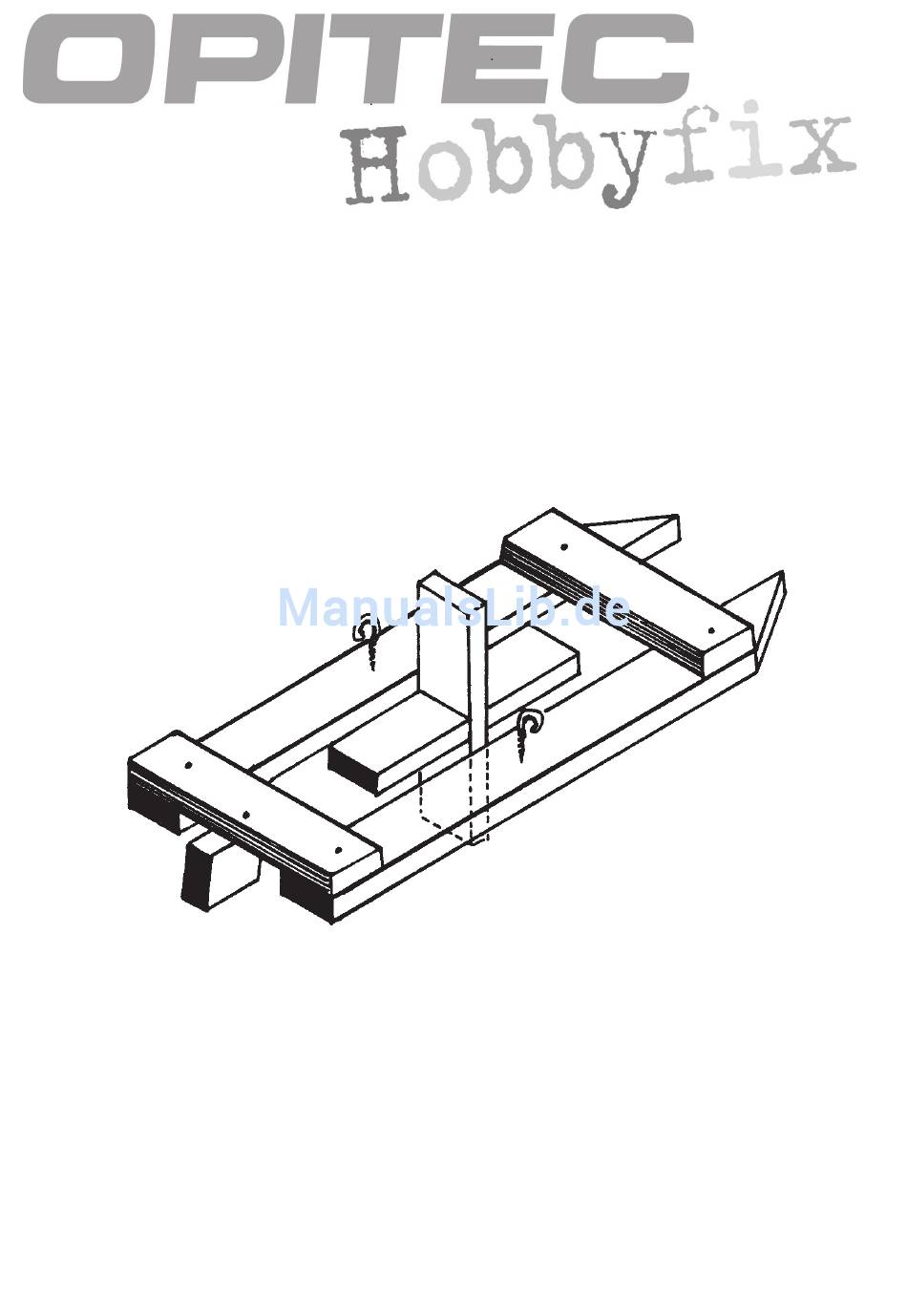

L T - S c h i f f m i t
G u m m i m o t o r
Hinweis
Bei den OPITEC Werkpackungen handelt
es sich nach Fertigstellung nicht um
Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr-
und Lernmittel als Unterstützung der
pädagogischen Arbeit. Dieser Bausatz
darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von
sachkundigen Erwach- senen gebaut und
betrieben werden. Für Kinder unter 36
Monaten nicht geeignet. Erstickungsge-
fahr!
Stückliste:
2 Holzleisten
10 x 25 x 250 mm
4 Holzleisten
10 x 25 x 100 mm
1 Holzleiste
10 x 25 x 25 mm
4 Nägel
1 Nagel
2 Schraubhaken
5 Gummiringe
15 mm
30 mm
20 mm
ø 90 mm
1
