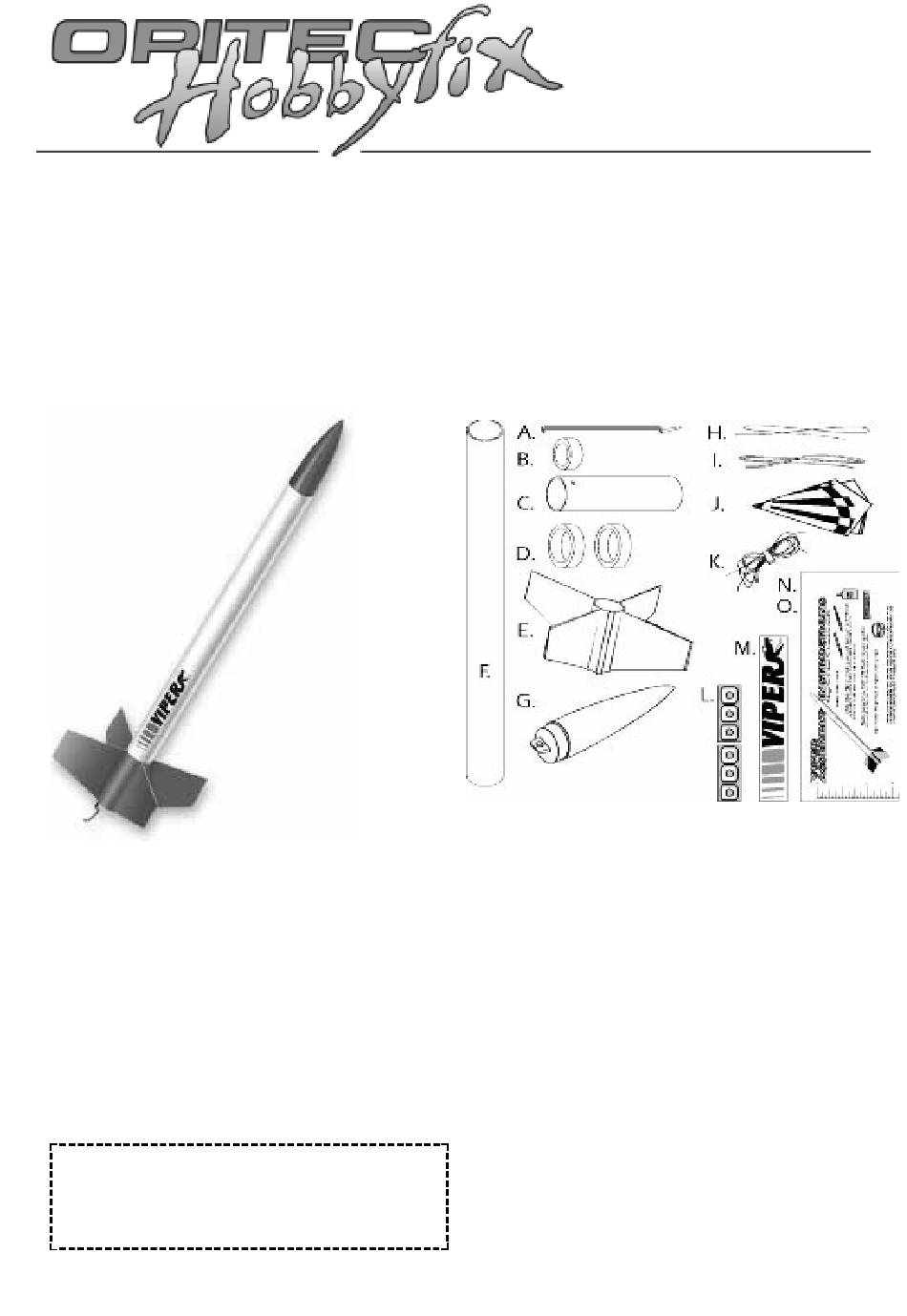

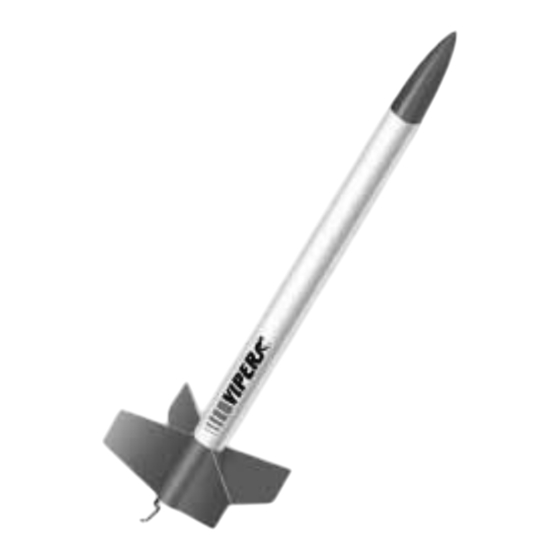

R a k e t e
Benötigtes Werkzeug und Hilfsmittel:
Schere
Bleistift
Holzleim oder Alleskleber
Schmirgelpapier
Farben, Pinsel
Hinweis
Bei den OPITEC Bausätzen handelt es sich nach Fer-
tigstellung nicht um Artikel mit Spielzeugcharakter allge-
mein handelsüblicher Art, sondern um Lehr- und Lern-
mittel als Unterstützung der pädagogischen Arbeit.
D105397#1
1 0 5 . 3 9 7
" V i p e r "
Stückliste:
A Treibsatzhalter
B Treibsatzring
C Treibsatzhülse
D Distanzring
E Flossen, Kunststoff
F Raketenrohr, weiß
G Kunststoffspitze
H Kevlarschnur
I
Gummiband
J
Fallschirmfolie
K Schnur
L Lochverstärker
M Aufkleber
N Anleitung
1
