2. Installation

2.1 Montageposition des Geräts
Die Temperatur in der Montageumgebung des
Geräts muss über +10°C liegen. Das Gerät kann in
Technikräumen, Waschküchen, Wirtschaftsräumen usw.
installiert werden.
Das Gerät sollte aufgrund einer möglichen
Geräuschentwicklung nicht an einer Wand montiert
werden, die an ein Wohn- oder Schlafzimmer grenzt.
Achten Sie bei der Installation darauf, dass Strom- und
Steuerkabel leicht erreichbar verlegt werden.
Das Lüftungsgerät kann entweder an der Wand in einer
Wandhalterung (im Lieferumfang enthalten) oder an der
Decke in einem Deckenmontagerahmen (als Zubehör
erhältlich) montiert werden.
Das Gerät ist so nahe wie möglich an Wand oder Decke
zu montieren. Der Raum zwischen Gerät und Wand bzw.
Decke muss so isoliert werden, dass sich der Schall über
die Geräterückwand nicht in die Umgebung überträgt.

2.1.1 Wandmontage

Eine Wandhalterung ist im Lieferumgang enthalten.
Wenn die Wand aus einem Ständerwerk mit
Trockenbauplatten besteht, muss die Wand mit
waagerechten Streben verstärkt werden, um
das Gewicht des Geräts tragen zu können. Aus
Schallschutzgründen empfiehlt Swegon außerdem, dass
die Wand mit Mineralwolle oder ähnlichem isoliert wird.
Die Wandhalterung wird waagerecht an der Wand
mit einer geeigneten Verankerung montiert, die das
Gewicht des Geräts tragen kann. Das Gerät wird so
auf die Wandhalterung gehoben, dass die Blechösen
in die entsprechenden Aussparungen oben an der
Geräterückseite greifen.

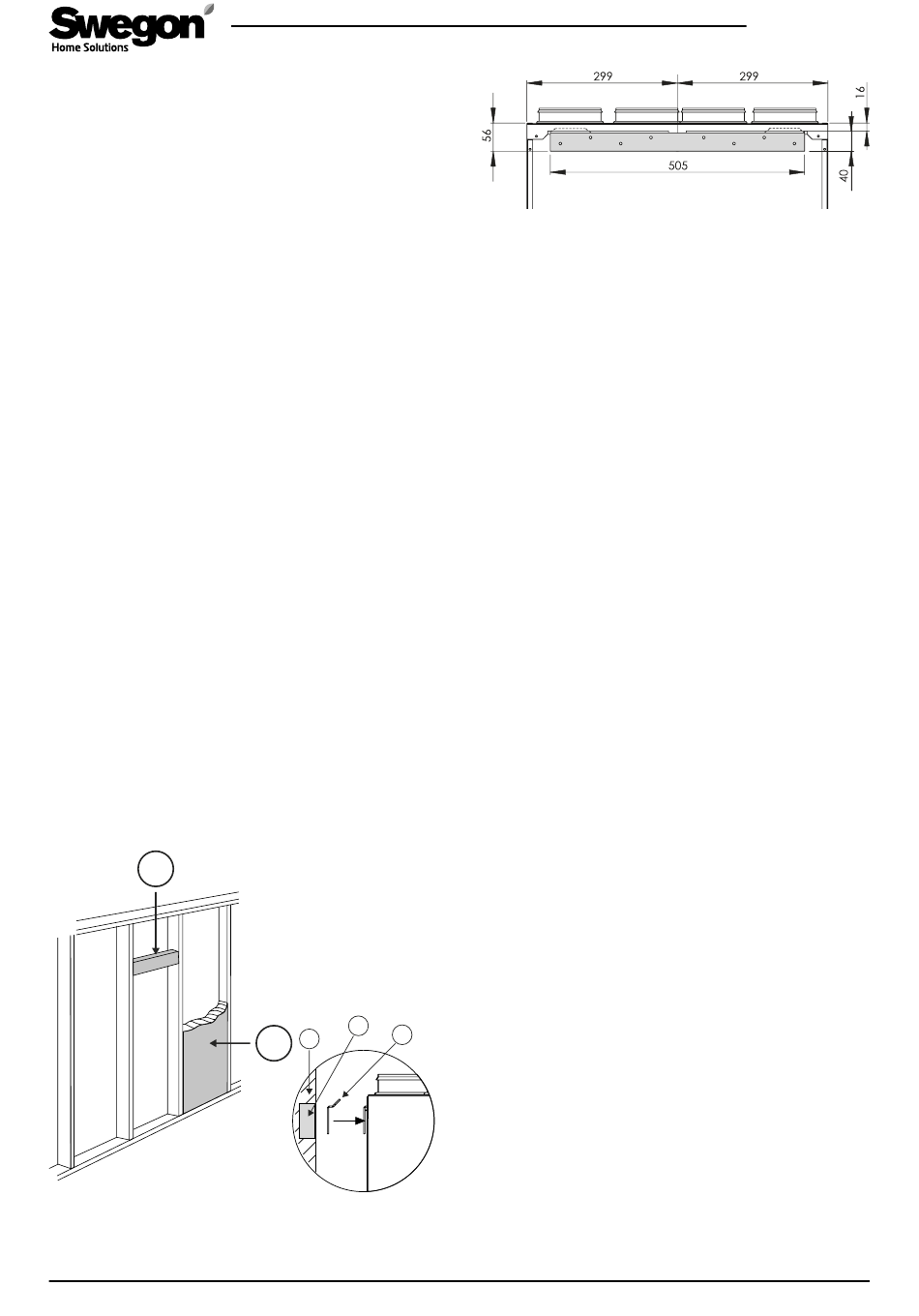

1
1. Waagerechte Strebe für die
Wandhalterung des Geräts
2. Schallisolierung
6 www.swegonhomesolutions.de
2
3
1
2
1. Isolierte Wand
2. Waagerechte Strebe
3. Wandhalterung
Maße der Wandhalterung
Um das Anheben zu erleichtern, kann der
Wärmetauscher aus dem Gerät genommen werden.
Siehe Abschnitt „Service".

2.1.2 Deckenmontage

Das Gerät kann auch in einem Deckenmontagerahmen
an der Decke montiert werden. Dieser ist als Zubehör
erhältlich.
Der Deckenmontagerahmen wird mit vier M8-
Gewindestangen in Deckenankern befestigt. Die Länge
der Stangen wird so angepasst, dass sie sich ca. 15-
20 mm unter der Innenfläche des Montagerahmens
befinden. Der Deckenmontagerahmen wird etwa
35-55 mm unter einer abgehängten Zwischendecke
montiert.
Der Deckenmontagerahmen darf nicht als
Bestandteil einer Stützkonstruktion für die Kanäle
genutzt werden. Stattdessen muss auch ohne die
Stützwirkung des Deckenmontagerahmens eine
ausreichende Halterung für die Kanäle vorliegen.
Der Deckenmontagerahmen wird so angebracht, dass
die scharfen Spitzen der Befestigungshaken nach hinten
weisen.
Bevor das Gerät an seinen Platz gehoben
wird, sind Strom- und Steuerkabel durch den
Deckenmontagerahmen zu führen. Das Gerät wird
so am Montagerahmen aufgehängt, dass alle vier
Befestigungshaken in die Aussparungen im unteren
Geräteteil greifen. Die Befestigungshaken besitzen
zwei Haken, von denen die unteren das Gerät
halten, um den Kanalanschluss zu erleichtern. Wenn
das Gerät im Verhältnis zu den Kanälen korrekt
positioniert ist, heben Sie es auf die oberen Haken.
Das Gerät ist verriegelt, wenn die Schraubenköpfe
am vorderen Teil des Deckenmontagerahmens in ihre
ursprünglichen Stellungen zurückkehren. Das Gerät
wird abschließend an seiner Position fixiert, indem die
Sicherungsschrauben leicht angezogen werden.
2.1.3 Anschluss der Swegon
CASA-Dunstabzugshaube
Die kompatible Swegon CASA-Dunstabzugshaube
kann so montiert werden, dass die Abluft von
der Dunstabzugshaube über einen Kanal zum
Zusatzanschluss des Geräts sowie durch den Kanal
geleitet wird, der an der Wärmerückgewinnung
vorbeiführt. Der Kanal zwischen der Dunstabzugshaube
und dem Gerät ist so zu montieren, dass er sich einfach
reinigen lässt.
